重型带刹车工业万向定向脚轮结构

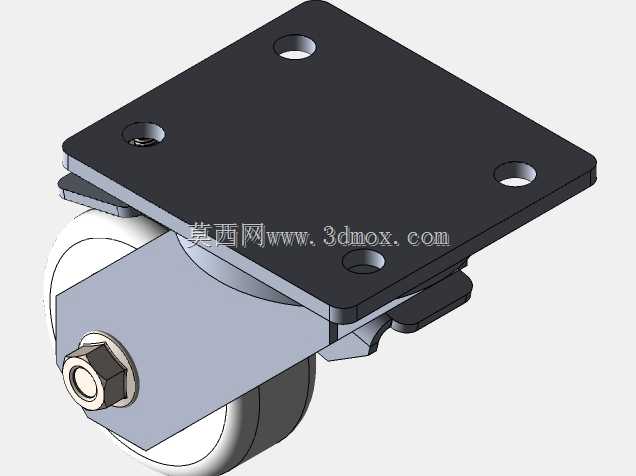

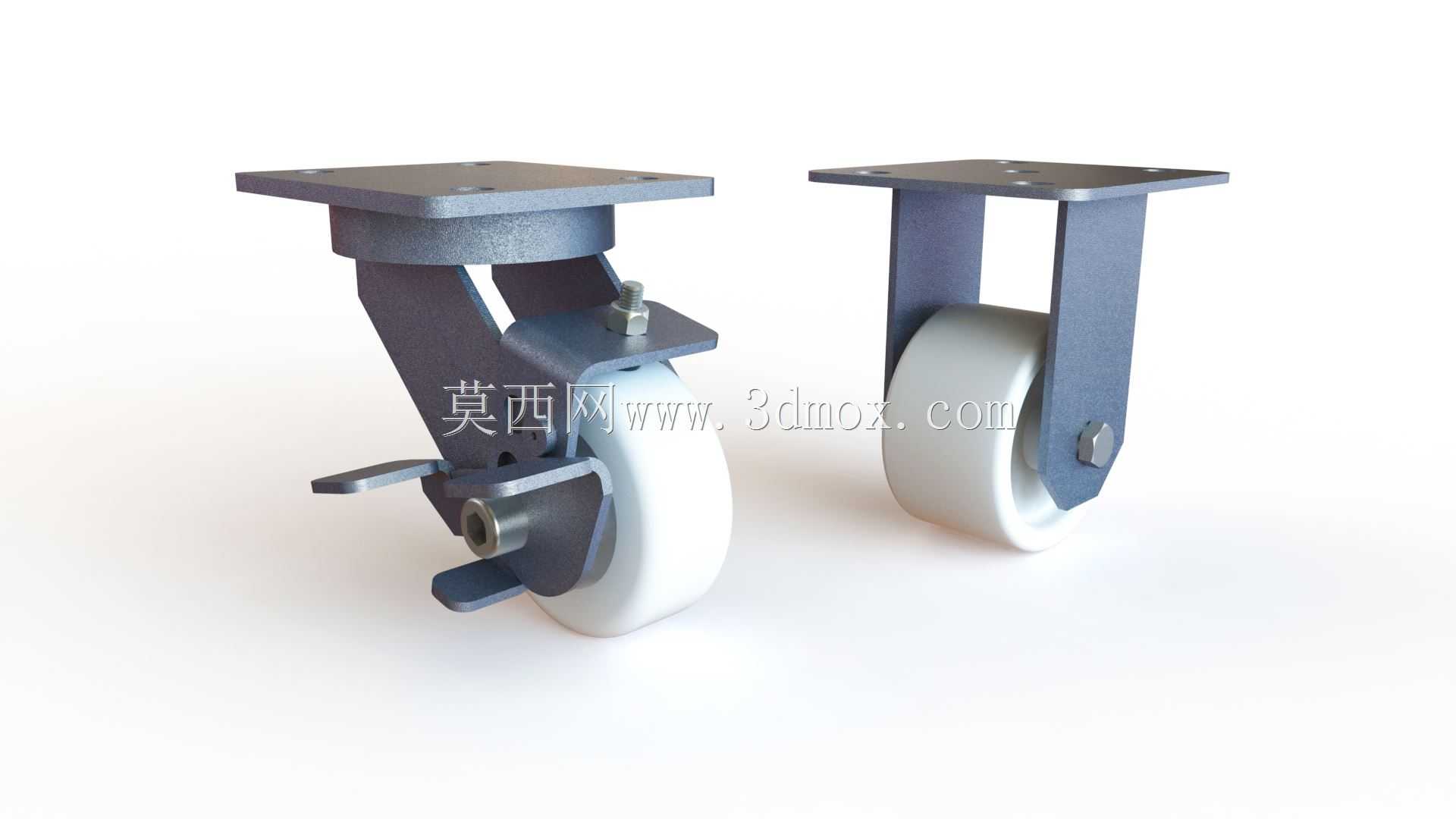

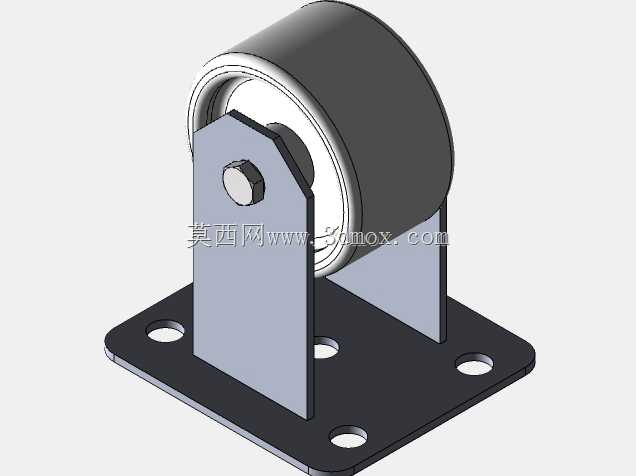

在工业生产、仓储物流、商用设备配套领域，脚轮是实现设备灵活移位、工位快速调整的核心基础部件，广泛应用于重型工装货架、工业生产设备、物流周转台车、商用制冷设备、大型医疗检测仪器等需要频繁移动或定点驻留的场景，其承载能力、转动灵活性、刹车可靠性直接决定了配套设备的使用体验与作业安全。本次呈现的两款工业脚轮分别为带刹车万向脚轮与固定定向脚轮，可搭配组成完整的设备移动支撑系统，满足不同场景下的移动与导向需求。带刹车万向脚轮采用顶部方形法兰安装座设计，安装面预留四个对称分布的固定孔位，可通过螺栓与设备底部的安装梁牢固连接，安装座与轮架之间采用大直径回转支承结构，可实现360度水平方向自由回转，保证设备移位时可灵活转向，适配狭窄通道内的转向调整需求；轮架采用加厚钢板冲压折弯成型，关键受力部位做了加强筋结构设计，可承受大吨位垂直载荷，避免重载工况下轮架变形断裂；刹车机构采用脚踏式双刹设计，踩下刹车踏板后可同时锁定滚轮转动与轮架回转，保证设备在斜坡停靠、定点作业时不会出现滑移或转向偏移，踩下解锁踏板即可恢复移动状态，操作便捷无需额外工具。定向脚轮采用一体式L型折弯支架，顶部同样为方形法兰安装结构，支架与滚轮之间采用固定连接，无回转结构，主要用于设备的定向移动导向，搭配万向脚轮使用时可保证设备长距离直行时的轨迹稳定性，避免出现跑偏晃动。两款脚轮的滚轮均采用高耐磨尼龙材质，轮面做了圆弧过渡处理，滚动阻力小，运行时噪音低，不会划伤环氧地坪、瓷砖、实木等各类地面材质，滚轮中心采用精密滚珠轴承与轮轴配合，转动顺滑无卡滞，长期使用磨损量小。设计过程中充分考虑了安装边界的适配性，两款脚轮的安装法兰孔位尺寸保持统一，安装高度一致，可直接替换安装无需调整设备底部的安装结构，轮体与支架之间预留了足够的转动间隙，转向或滚动时不会出现结构干涉；支架表面做了镀锌防锈处理，可适应潮湿、多粉尘的复杂工业车间环境，延长部件使用寿命。在实际选型配套时，可根据设备的总重量计算单轮承载需求，通常按照3:1的安全系数选配脚轮规格，避免过载使用导致脚轮损坏，安装时需保证四个脚轮的安装面处于同一水平面，保证受力均匀，避免单个脚轮长期过载出现提前失效。
