棘轮单向止动机构教学演示结构

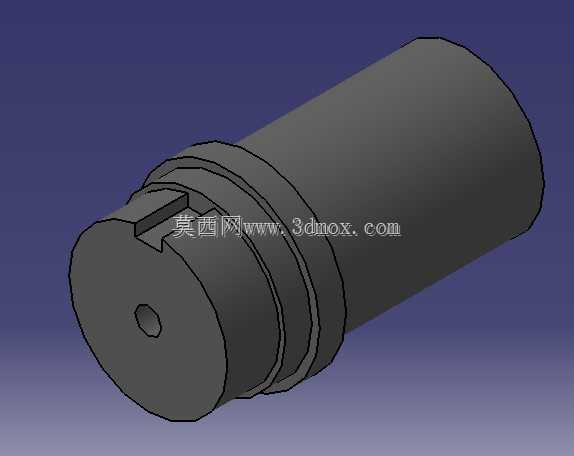

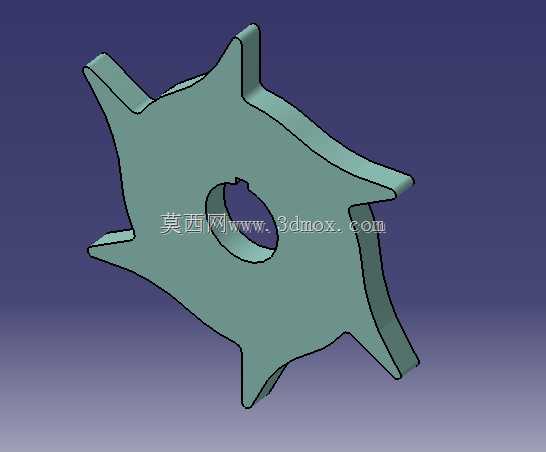

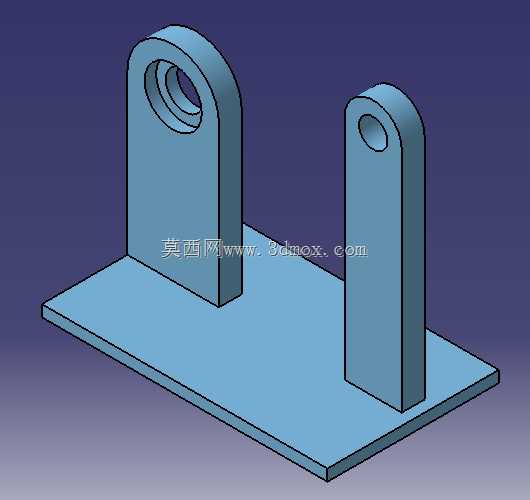

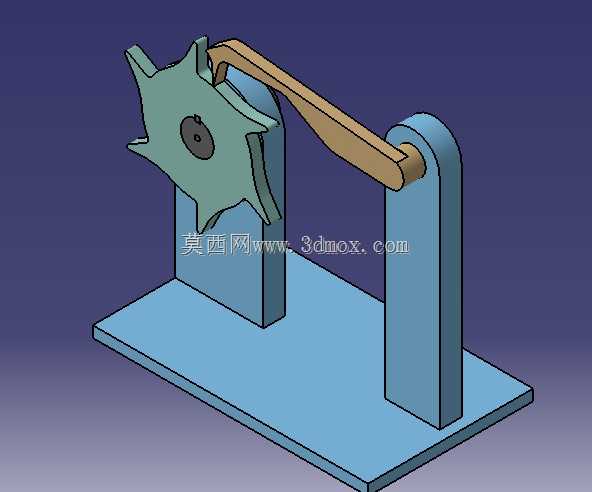

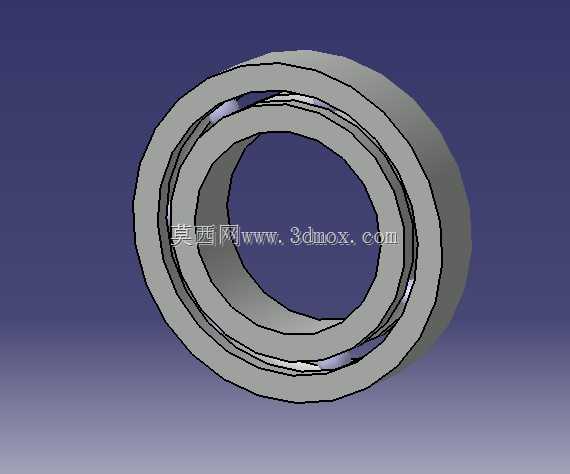

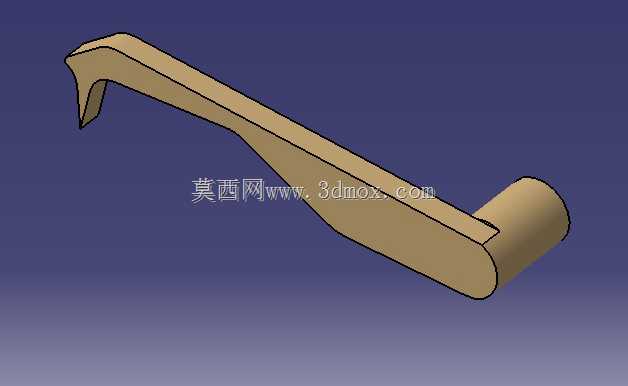

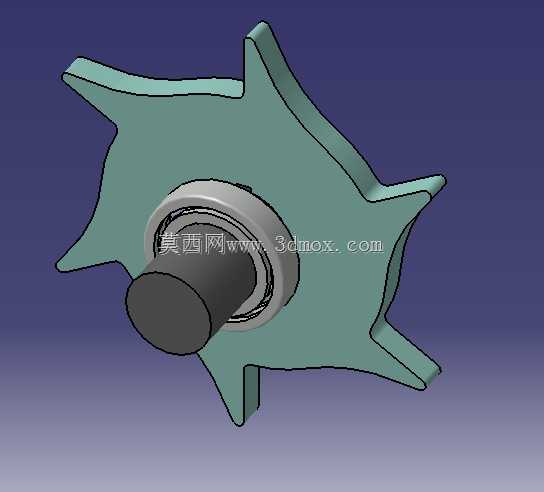

这套棘轮止动结构是机械传动领域非常经典的间歇单向运动机构，在工业生产、日常民用设备中都有着极为广泛的应用场景，小到卷尺的内部止回结构、自行车的飞轮传动，大到起重设备的防逆转保护、生产线的间歇送进机构、机床的进给分度装置，都能看到这类棘轮结构的身影，它的核心作用就是在传动过程中仅允许构件沿单一方向做连续或步进式的旋转运动，一旦构件出现反向运动趋势，配套的棘爪就会立刻卡入棘轮的齿槽中，彻底锁止转动路径，避免设备因反向回转引发生产事故、工件位移或者功能失效。从功能特性来看，这套结构采用了外啮合齿式棘轮设计，棘轮本体为星型多齿结构，每个齿的工作面都做了适配棘爪卡入的倾角设计，非工作面则采用平滑过渡轮廓，保证正向转动时棘爪可以顺着齿面顺滑滑过，不会产生额外的卡滞阻力；配套的主动摆杆通过铰接支座安装在底板上，棘爪铰接在摆杆端部，依靠摆杆的往复摆动带动棘爪推动棘轮完成单向步进转动，当摆杆回程时，棘爪会在齿面的推动下自然抬起，不会带动棘轮反向回转，整套结构不需要额外的电控元件参与，纯机械结构即可实现可靠的单向止动与间歇传动，抗干扰能力强，在油污、粉尘、高低温等复杂工况下都能稳定工作。在设计思路上，这套结构优先考虑了传动可靠性与安装便捷性，两个立式支撑座采用对称式布局固定在矩形安装底板上，棘轮通过中心转轴安装在左侧支撑座上，转轴位置预留了标准的轴孔安装边界，可以直接对接外部的输入输出轴系，不需要额外做转接适配；摆杆的铰接轴设置在右侧支撑座顶端，铰接位置的高度与棘轮中心高度做了精准匹配，保证棘爪在整个摆动行程中都能与棘轮齿面保持合适的啮合角度，不会出现脱啮、卡齿的问题；底板上预留了均匀分布的安装孔位，整体安装边界规整，既可以单独作为教学演示模型使用，也可以直接集成到各类需要单向止动、间歇送进的设备中作为功能模块使用。从尺寸适配角度来看，整套结构的支撑件都采用等厚板材设计，棘轮的齿距、齿深参数都做了标准化适配，棘爪的长度与摆杆的摆动行程做了匹配计算，保证每次摆杆摆动都能精准推动棘轮转过一个固定的齿距角度，实现稳定的步进传动，同时齿部的受力角度经过优化，在承受额定止动扭矩时不会出现棘爪滑脱、齿部崩损的问题，兼顾了传动精度与结构强度。
