机械铰接式连接关节结构设计

这类铰接连接关节广泛应用在各类需要实现两部件间相对转动、同时传递轴向与径向载荷的机械结构中，从农用机械的传动连杆、工程机械的操作杆件，到工业设备的联动机构、输送线的活动衔接部位，都能见到这类结构的实际应用。它的核心作用是实现两个独立构件之间的活动衔接，允许连接的两部分绕销轴轴线完成一定角度的相对摆动，同时保证两构件沿杆体轴向的载荷可靠传递，避免连接部位出现松脱或非预期的相对窜动。

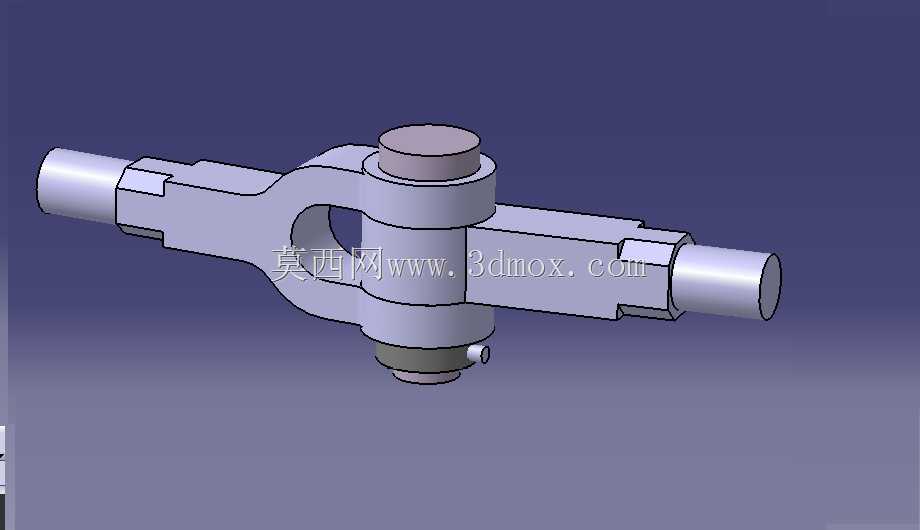

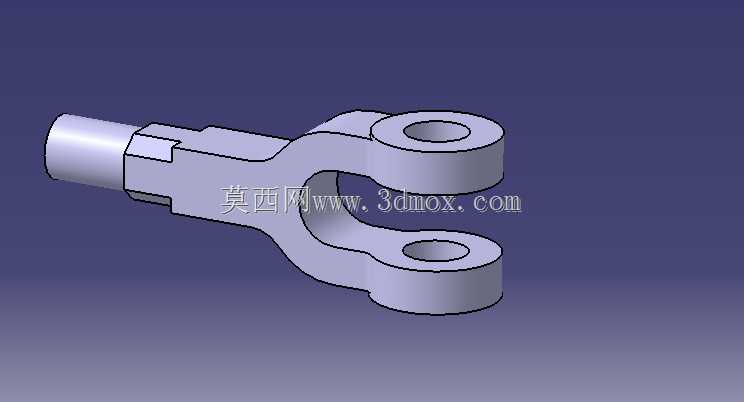

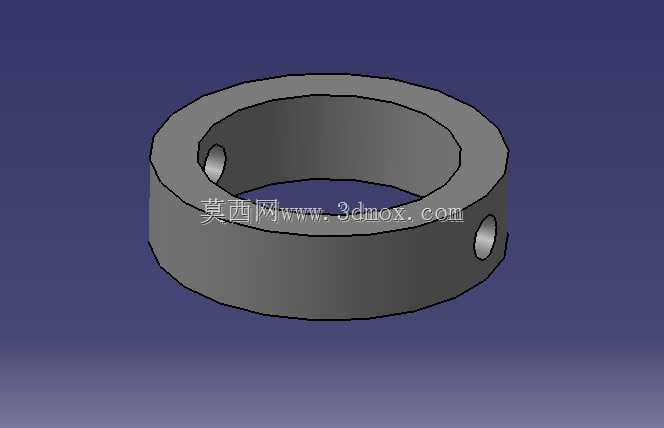

从结构设计逻辑来看，该关节采用叉形座配合销轴的经典铰接构型，两侧伸出的杆体端部做了外螺纹加工，可直接与配套的调节螺母、连杆端头实现螺纹连接，方便安装时调整杆件的整体工作长度，适配不同安装间距的使用场景。中间的叉形铰接座通过垂直贯穿的销轴实现转动副约束，销轴端部设置了限位结构，可防止销轴在设备运行过程中受振动影响脱出，同时销轴与铰接座的配合间隙经过合理控制，既保证转动过程无卡滞，又不会因间隙过大导致连接部位出现晃动冲击。

在安装边界上，该关节的整体径向尺寸围绕铰接中心对称分布，安装时需要预留出绕销轴转动的摆动空间，避免周边结构件与关节的叉形部位、杆体发生运动干涉；杆体的螺纹段长度可根据实际连接需求做适配调整，铰接部位的端面与杆体轴线保持垂直，保证安装后杆件的受力方向与轴线重合，减少附加弯矩对销轴和铰接座的损耗。

实际使用中，这类关节可承受沿杆体方向的拉压载荷，铰接转动副的接触面可根据载荷等级选择添加润滑脂槽，降低长期摆动过程中的磨损速率，相比一体式固定连接结构，它可以补偿安装过程中出现的少量角度偏差，降低构件的加工与装配精度要求，同时在设备运行过程中缓冲杆件受到的侧向冲击，避免应力集中导致的杆件断裂故障。设计时需要重点校核销轴的剪切强度、叉形座开口部位的拉伸强度，以及杆体螺纹段的连接强度，根据实际工况的载荷大小匹配对应尺寸的规格，保证在额定载荷下长期运行无变形、无松脱。
