立式大理石块料自动送料输送机构

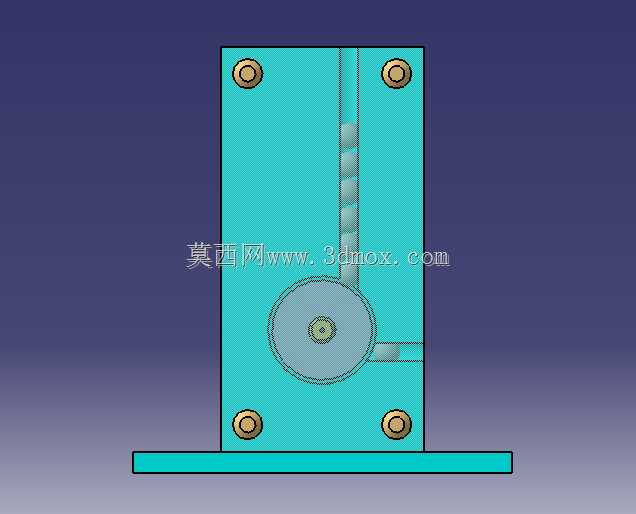

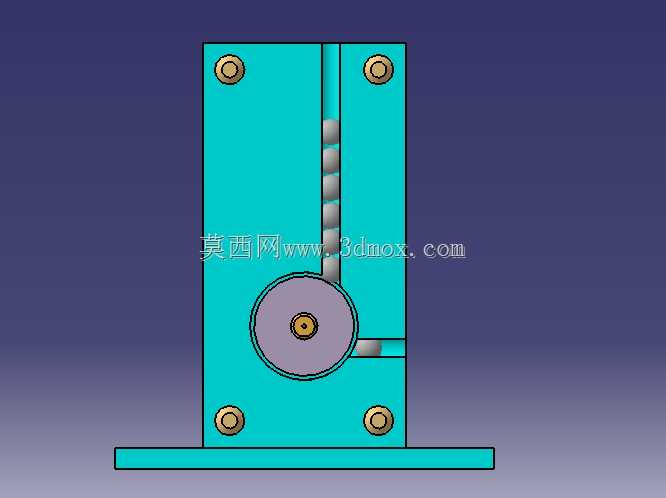

该机构主要应用于石材加工生产线的小块大理石坯料上料工位，适配小型石材切割、打磨设备的连续进料需求，可替代人工完成单块大理石料的逐次推送送料动作，降低石材加工工位人工搬运硬质石材的劳动强度，同时避免人工送料时定位偏差导致的加工废品问题。从结构设计逻辑来看，整体采用立式立板搭配底部安装底板的布局，立板作为核心承载构件，通过四角的紧固件完成前后盖板的锁紧固定，内部预留出大理石块料的竖直储料通道，通道尺寸可适配常规规格的方形小块大理石坯料，储料通道内可叠放多块待加工坯料，依靠坯料自身重力完成逐次补料。机构的动力执行端采用偏心轮传动结构，偏心轮安装于立板下部的转轴位置，转轴伸出端可连接减速电机输出轴，当偏心轮随转轴转动时，轮缘推动最下方的单块大理石坯料沿水平方向送出，每次转动周期恰好完成一块坯料的推送动作，送料节拍可通过匹配电机转速灵活调整，适配不同加工设备的进料速度要求。底部安装底板预留有安装孔位，可直接通过螺栓固定在加工设备的进料侧机架上，安装时需保证机构出料口与加工设备进料导槽的水平高度一致，避免坯料推送过程中出现卡滞。立板上部开设的通孔用于吊装转运或辅助固定，透明盖板设计可直接观察内部储料余量与坯料运行状态，方便操作人员及时补料。设计过程中针对大理石坯料硬度高、边角易磕碰的特性，送料推块与坯料接触的端面做了圆弧过渡处理，避免推送过程中磕损坯料边角，同时储料通道内壁做了光滑处理，减小坯料下落过程中的摩擦阻力，保证逐块下落顺畅无卡料。该机构整体结构紧凑，占用安装空间小，无需复杂的气动或液压配套元件，仅需匹配小功率减速电机即可驱动，适合中小型石材加工车间的设备改造或新线配套使用，可单独作为送料单元使用，也可多组并排布置实现多工位同步送料。
