DIN580标准吊环螺栓结构设计

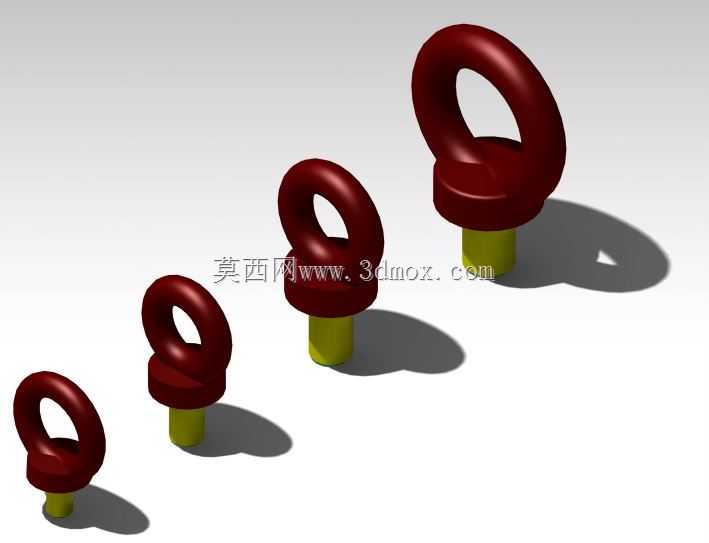

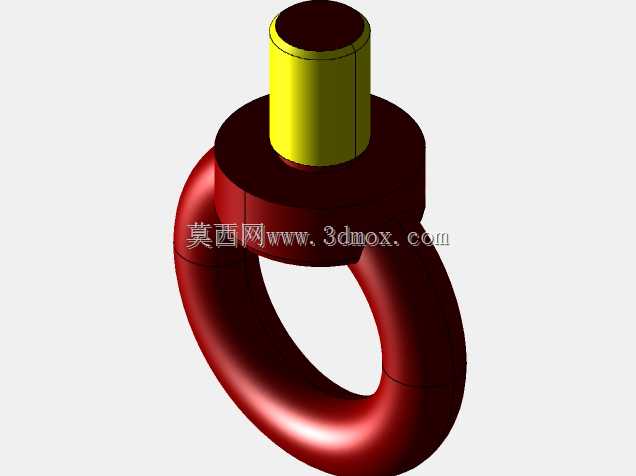

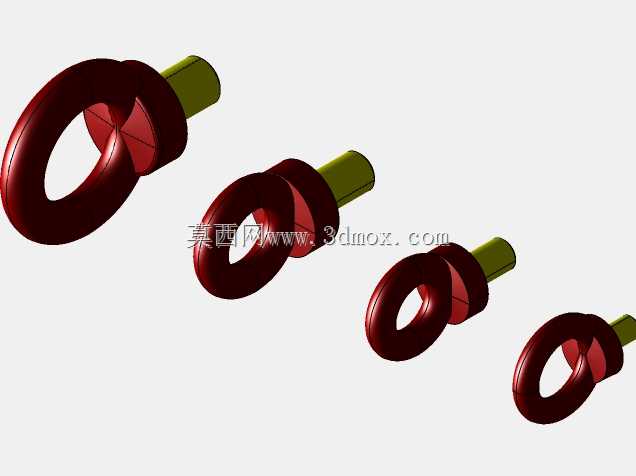

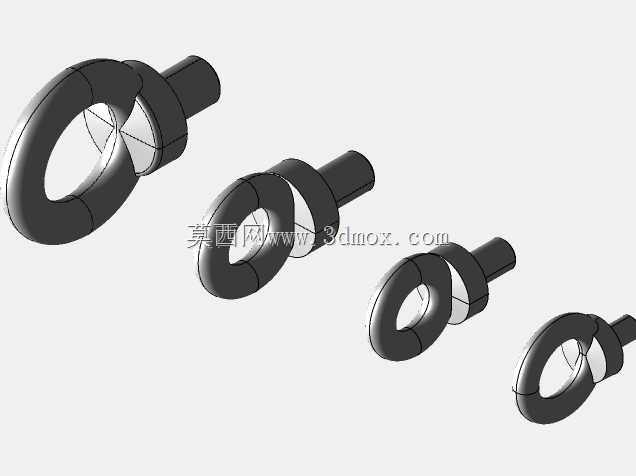

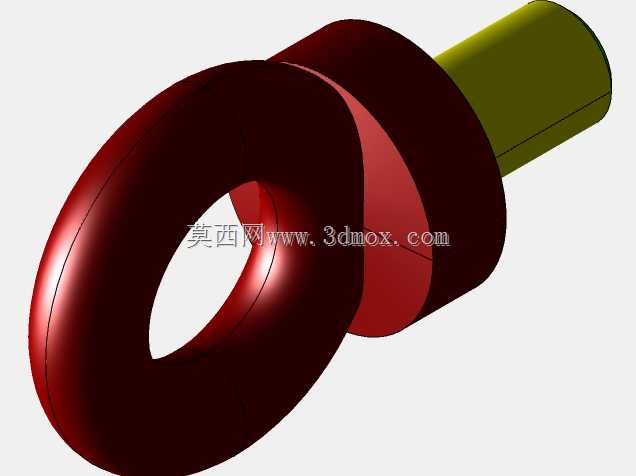

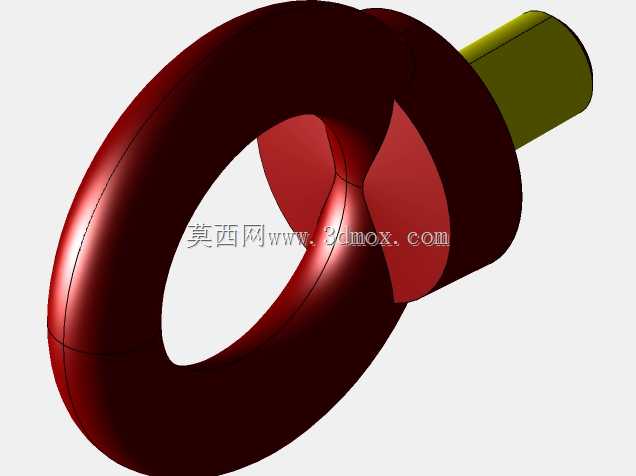

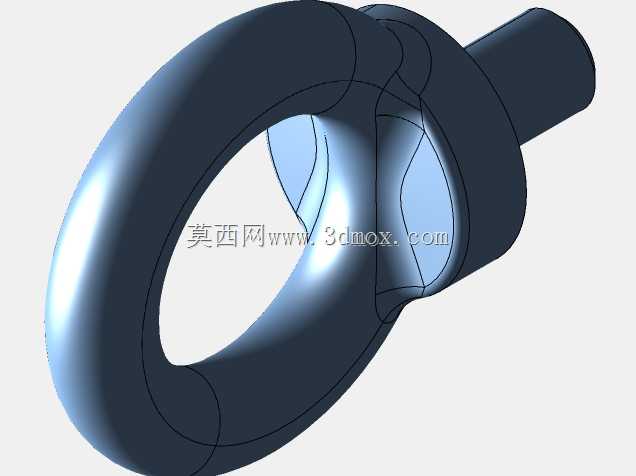

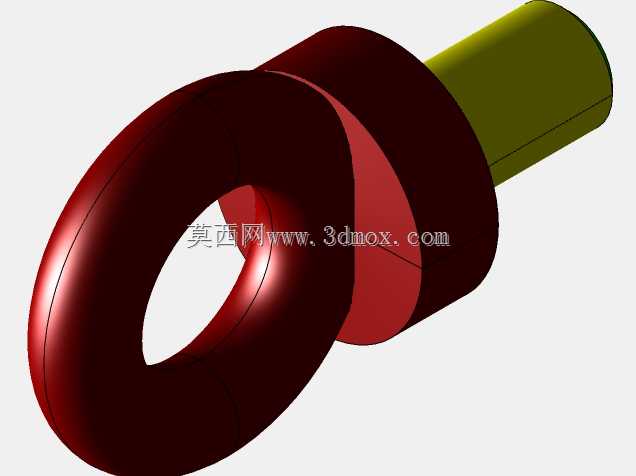

这款吊环螺栓是起重吊装、设备安装、重型构件转运场景中不可或缺的受力连接件，核心作用是为被吊物件提供可靠的起吊受力点，同时也可作为设备就位后的永久固定牵拉点位，广泛适配模具吊装、重型机电设备移位、钢结构构件临时吊挂、工业生产线重型模组拆装等作业场景，能够在垂直起吊、小角度斜向牵拉工况下传递稳定的吊装拉力，避免被吊物件因受力点不合理出现形变、滑脱风险。产品整体采用一体化锻造成型的结构思路，环形吊耳与下方螺纹螺杆为连续金属基体，不存在焊接拼接带来的应力断裂隐患，环形部分的内孔尺寸经过适配计算，能够兼容常规规格的卸扣、吊装带吊钩、钢丝绳端头等吊装索具的穿入连接，环体外侧做了大圆弧过渡处理，既能够降低索具与环体接触位置的应力集中，也能减少尖锐棱角对吊装索具的磨损，延长索具的使用寿命。下方的螺纹段严格遵循公制螺纹标准设计，包含M12、M16、M20、M24等常用规格，不同规格对应匹配不同额定起重量的受力需求，螺纹加工精度满足通用紧固件配合公差要求，能够直接与对应规格的预制螺纹孔、锁紧螺母实现顺畅配合，无需二次修整即可完成安装。在安装边界设计上，环体与螺杆衔接的位置设置了加厚的承压台肩，当螺杆拧入被吊物件的安装面后，台肩端面能够与安装面完全贴合，增大接触受力面积，避免吊装时螺杆根部因局部压强过大出现弯折变形，同时台肩的存在也能限定螺杆的拧入深度，保证螺纹啮合长度达到受力要求，避免因拧入深度不足导致螺纹脱扣失效。环体的外形轮廓经过受力优化，环形截面从与台肩衔接位置到环顶位置做了渐变的截面尺寸调整，在拉力传递路径上的截面面积匹配应力分布规律，在保证整体强度满足额定载荷要求的前提下，尽可能减少冗余材料的使用，降低产品自身重量。设计过程中充分考虑了实际吊装作业的操作便利性，环体内孔的净空尺寸预留了足够的操作空间，即便佩戴厚重的劳保手套也能顺利完成索具的穿入与摘除，环体表面的平滑过渡处理也能减少作业过程中剐蹭划伤操作人员的风险。不同螺纹规格的产品对应不同的环体外径、厚度以及螺杆长度参数，能够适配不同厚度的被吊物件安装面，无论是钢板构件的焊接底座螺纹孔，还是设备壳体上的预制安装孔，都能找到适配的规格完成安装，安装后吊环的环形部分朝向可根据吊装需求在螺纹拧紧前调整至合适角度，拧紧后台肩与安装面的摩擦力能够锁定环体朝向，避免起吊过程中环体发生转动导致索具错位。
