阿法拉伐系列垫圈板式换热设备结构

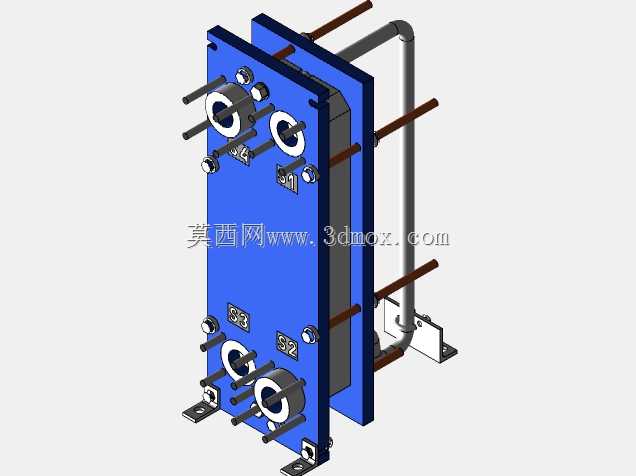

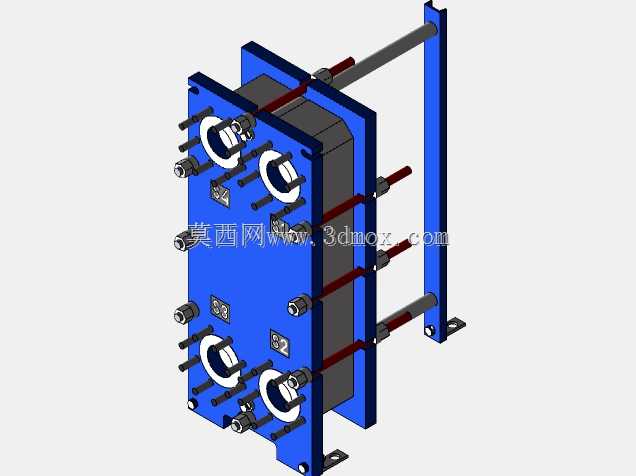

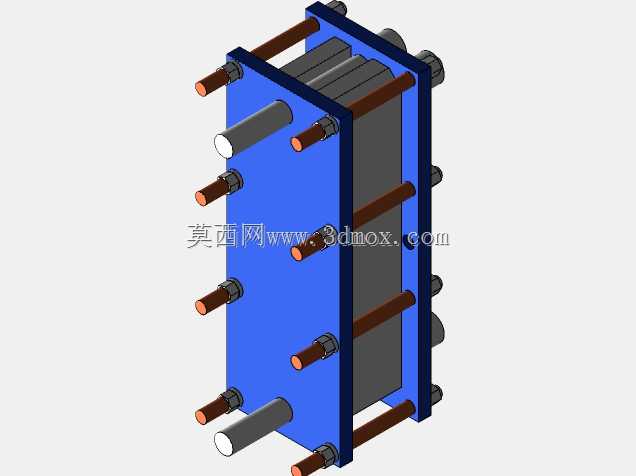

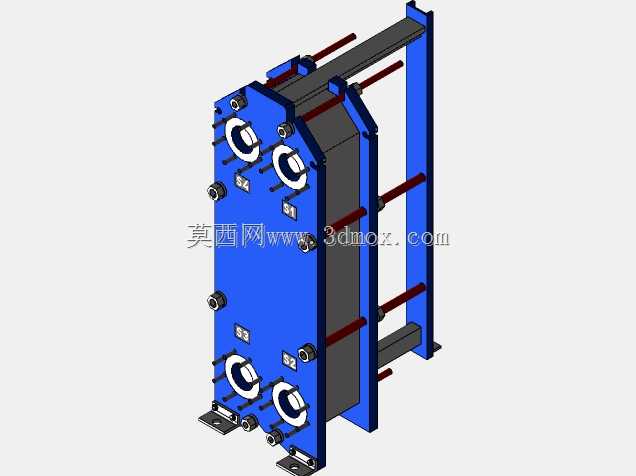

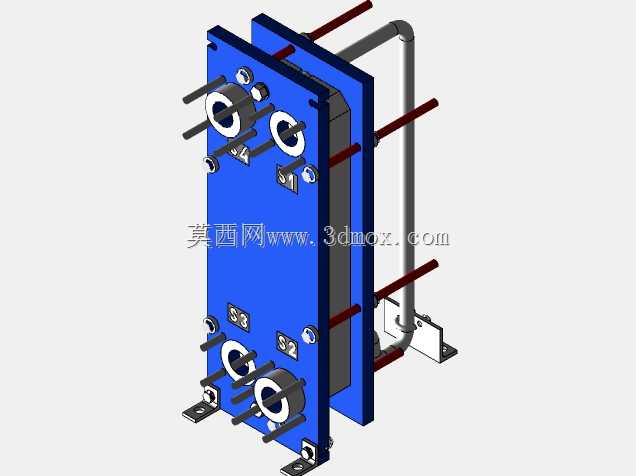

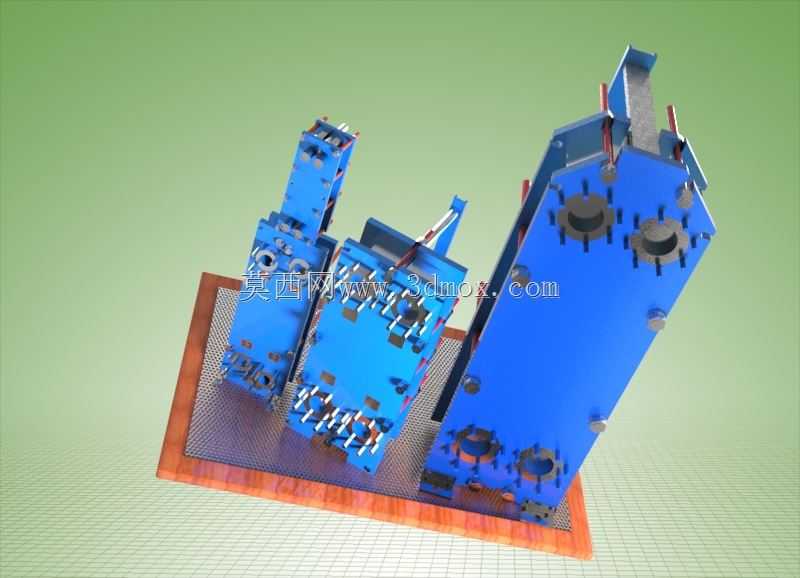

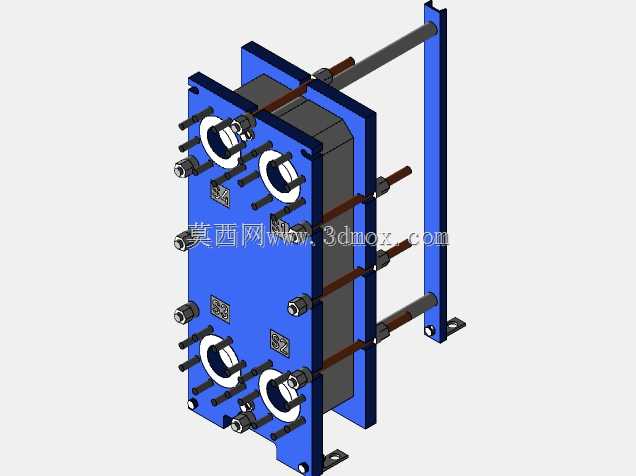

本次呈现的四款不同规格垫圈板式换热设备，广泛应用于民用集中供热、工业制程温控、暖通空调水系统、商用热水供应等场景，可实现不同流体间的高效热量传递，在区域供暖换热站、工厂工艺冷却回路、酒店生活热水制备、锅炉配套余热回收等环节承担核心换热功能，能够在狭小安装空间内完成大流量流体的热量交换，适配水-水、汽-水等多种换热介质组合。设备采用经典的板片叠加式结构设计，核心换热元件为冲压成型的波纹金属板片，相邻板片间通过耐温耐腐垫圈实现密封与流道分隔，冷热流体分别在板片两侧的交错流道内流动，借助板片的薄壁结构与波纹扰流设计，大幅提升湍流程度，在较低的流阻下实现极高的换热效率，相比传统管壳式换热器，相同换热负荷下占地面积可缩减七成以上。四款不同规格的设备对应不同的处理能力，可覆盖从小型商用场景到中型工业场景的换热需求，单台设备的接口位置统一采用同侧上下排布设计，便于现场管道对接安装，设备整体采用框架式压紧结构，两端的压紧板通过长螺栓锁紧，可根据实际换热需求增减板片数量调整换热面积，后期维护时仅需松开压紧螺栓即可拆卸板片进行清洗或更换垫圈，无需整体拆解管路，大幅降低运维难度。设计过程中充分考虑安装边界限制，设备底座采用标准化安装尺寸，可直接固定于常规混凝土设备基础或型钢支架上，设备顶部预留起吊结构，便于现场吊装就位，侧面预留足够的操作空间用于螺栓紧固与日常巡检，板片采用对角流道设计，可避免流体短路，确保所有换热面积都能充分参与热交换，垫圈采用嵌入式安装结构，可避免运行过程中垫圈移位导致的介质串漏问题，不同规格设备的压紧板厚度与螺栓规格随换热压力等级匹配，可满足常规1.6MPa工作压力下的使用需求，适配绝大多数民用与常规工业换热场景的压力、温度要求。
