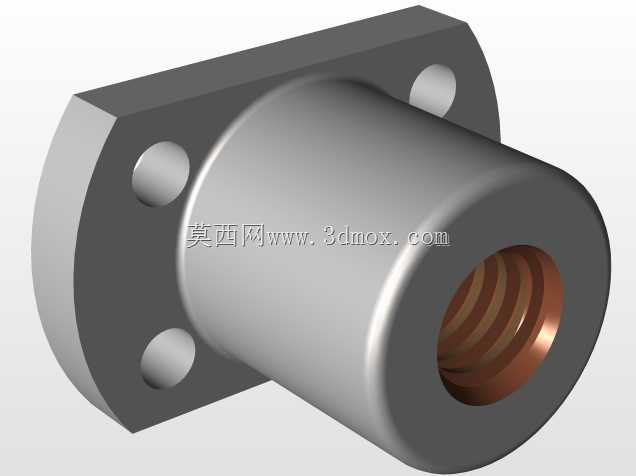

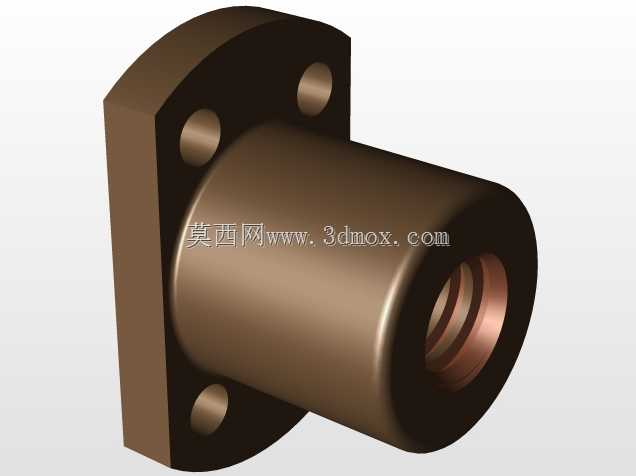

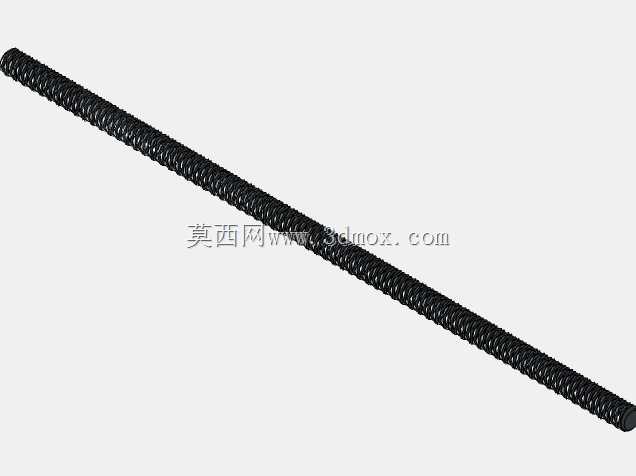

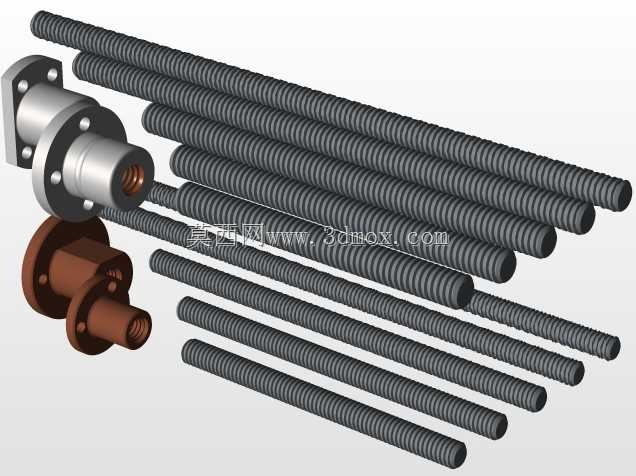

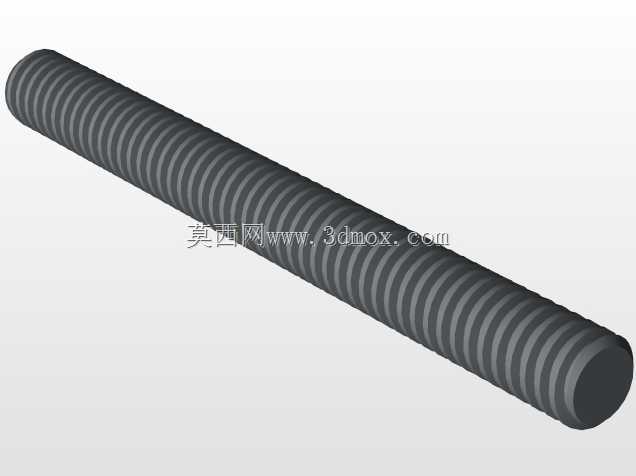

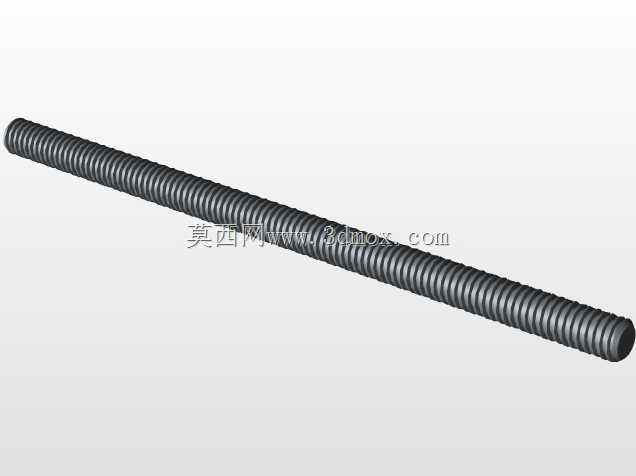

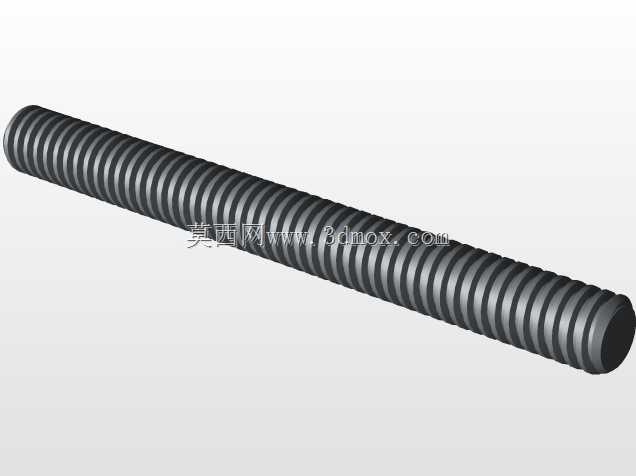

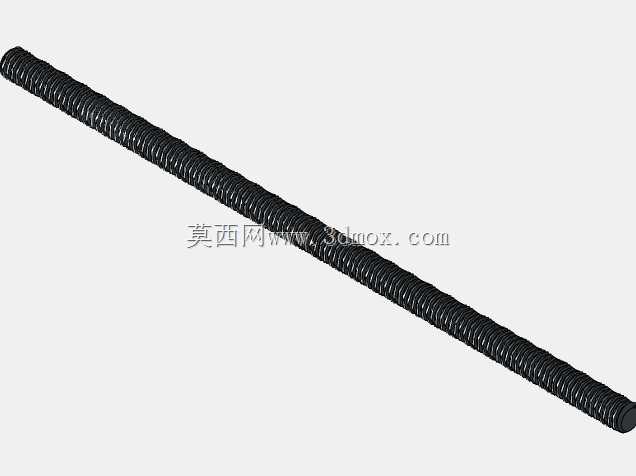

带法兰梯形螺纹传动铜螺母结构

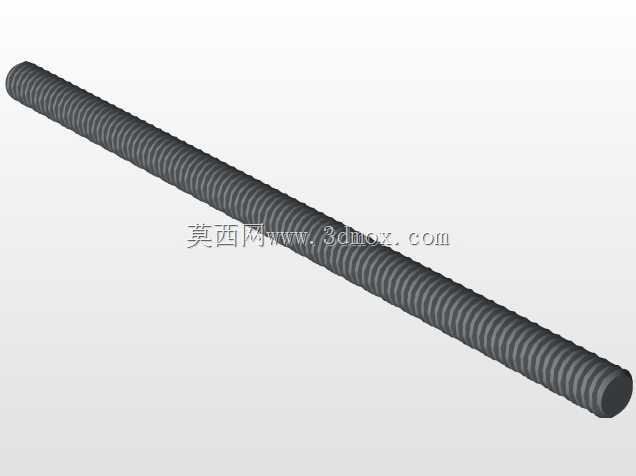

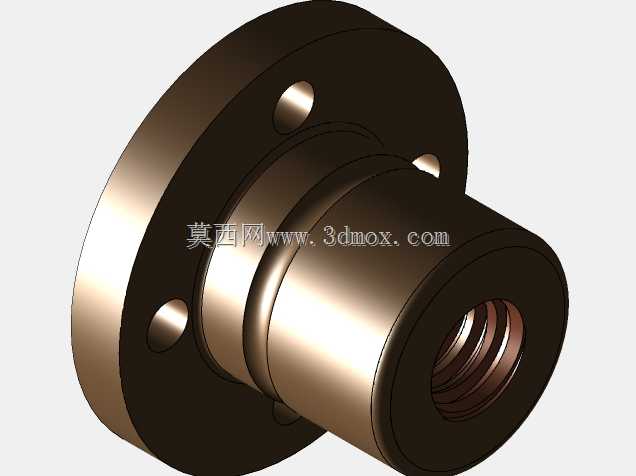

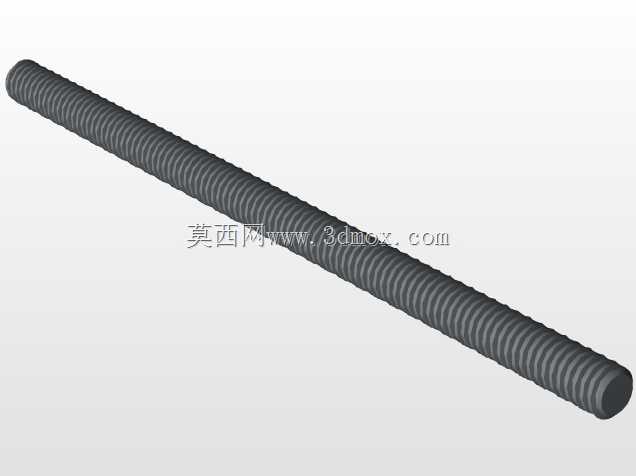

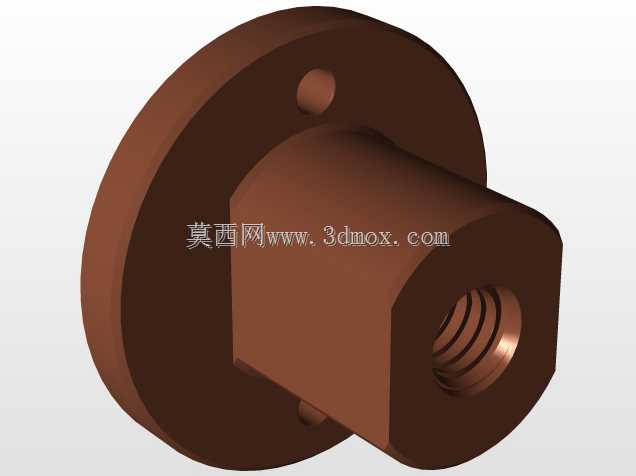

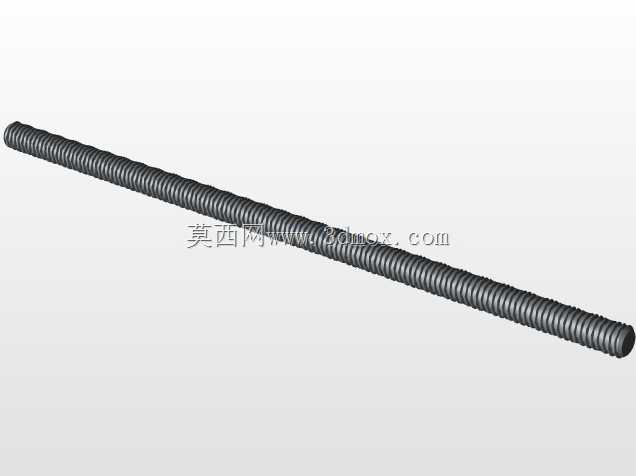

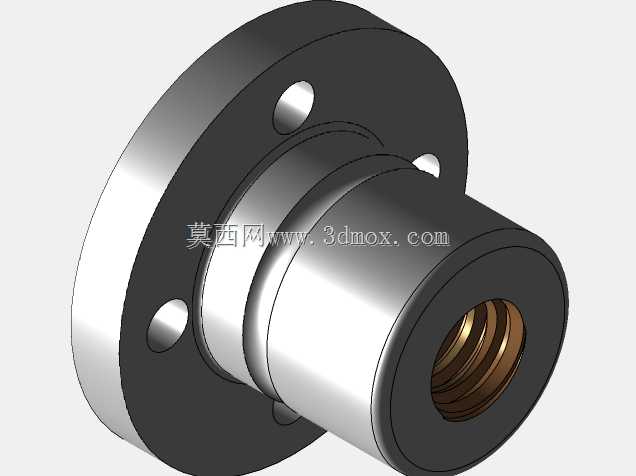

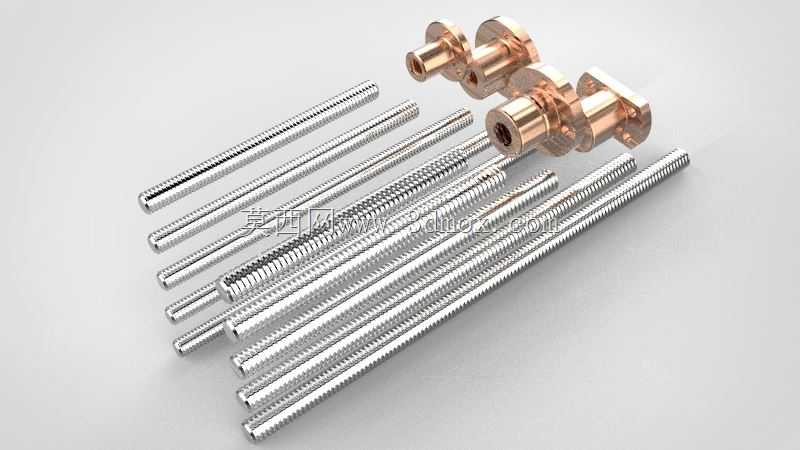

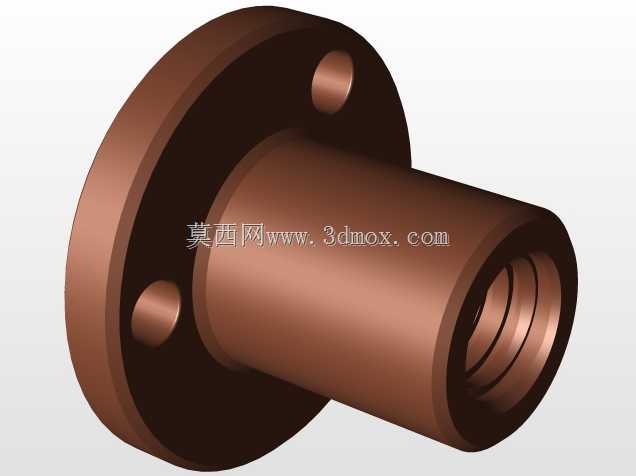

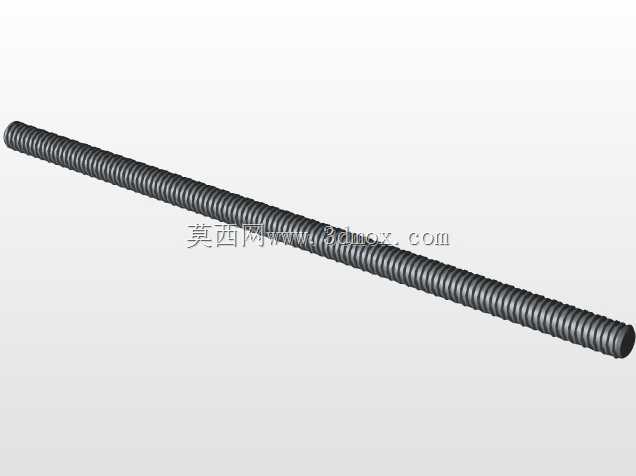

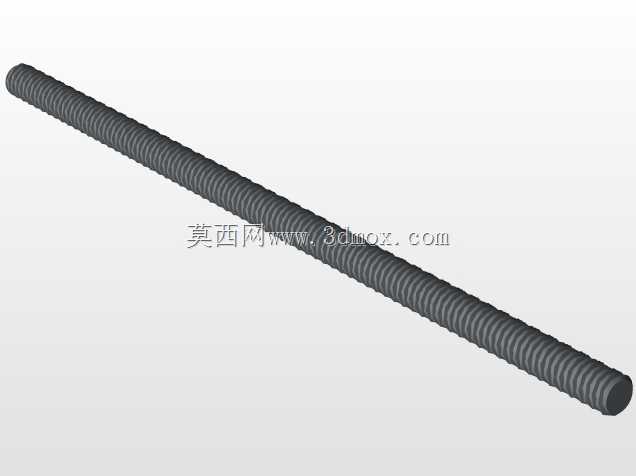

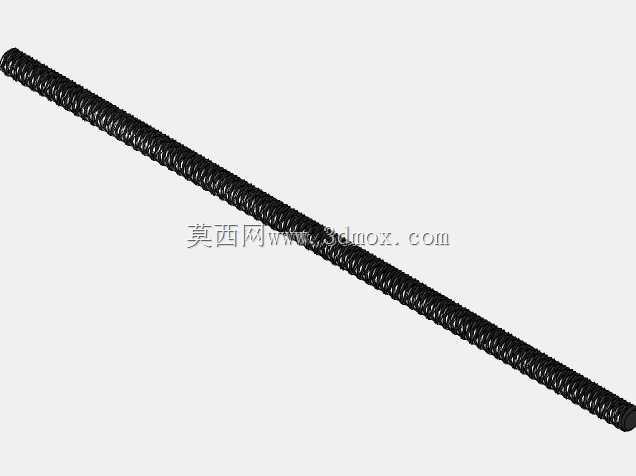

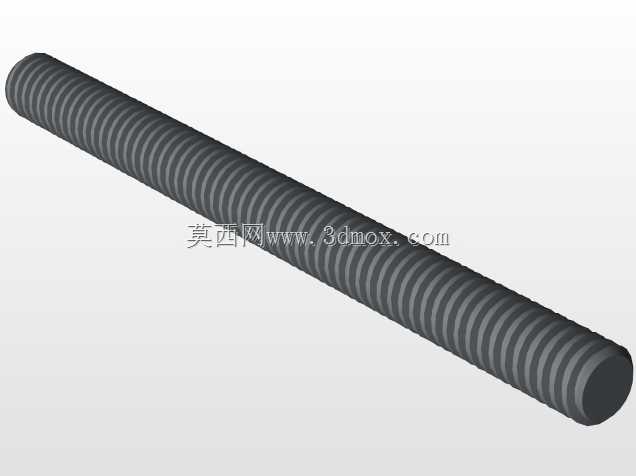

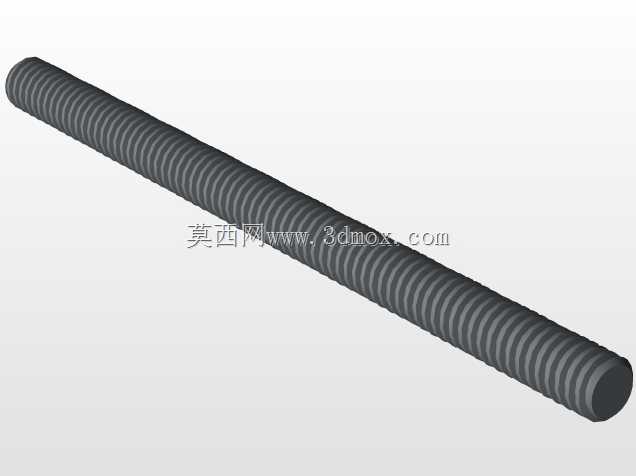

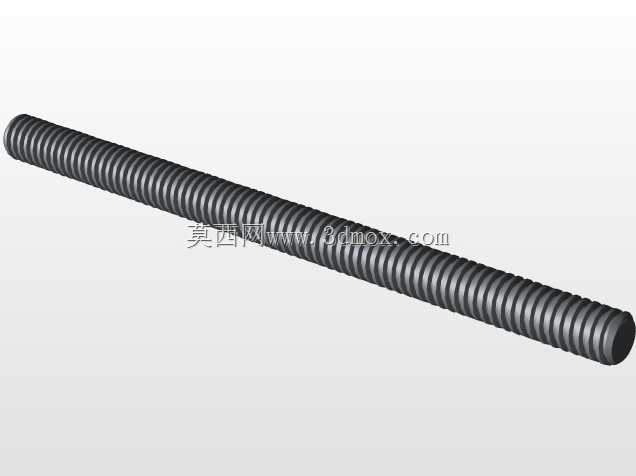

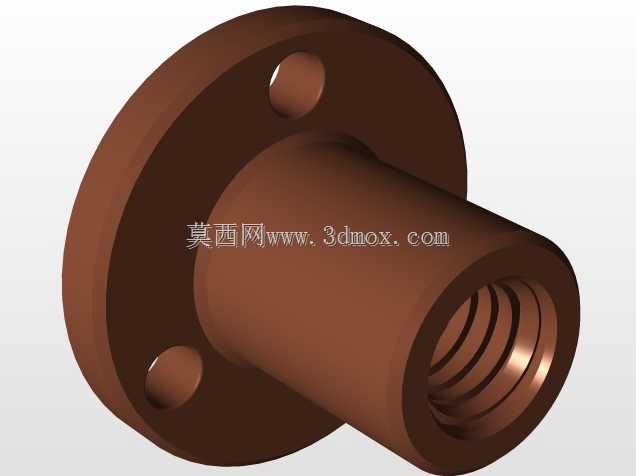

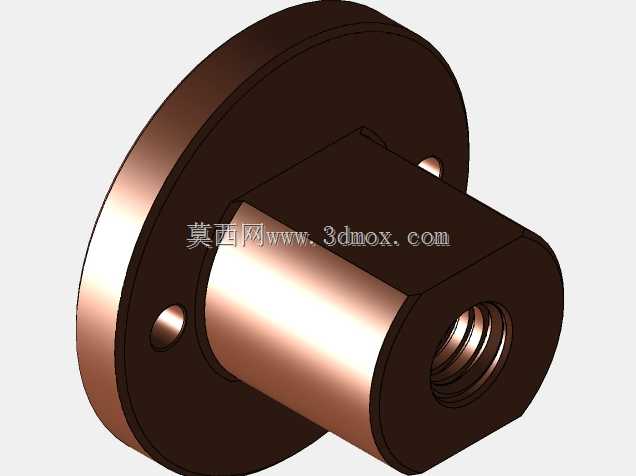

这款带法兰的梯形螺纹铜螺母，是机械直线传动系统里的核心配套部件，主要适配Tr8与Tr10规格的梯形丝杠，广泛应用在各类需要精准直线进给、平稳往复传动的工业场景中，比如普通机床的进给拖板传动、轻工自动化生产线的直线位移机构、小型升降设备的动力传导单元、包装设备的物料推送工位，以及木工机械、纺织机械里需要将丝杠旋转运动转化为直线往复动作的结构位置，依靠梯形螺纹的大接触面承载特性，能稳定传递轴向载荷，适配低速重载的传动工况。产品整体采用一体化法兰式结构设计，一端为带安装孔的圆形法兰盘，另一端为同轴的圆柱螺母主体，法兰盘上均匀分布的安装孔可直接通过螺栓将螺母固定在移动负载端，无需额外设计复杂的转接固定结构，大幅降低配套安装座的设计与加工难度，安装时只需保证螺母轴线与丝杠轴线的同轴度，即可实现稳定传动。设计上选用铜合金作为基体材质，充分利用铜材质耐磨、减摩的特性，在与钢制梯形丝杠配合传动时，能有效降低配合面的摩擦系数，减少长期往复运行的磨损量，延长整套传动副的使用寿命，同时铜材质的抗咬合性能优异，可避免低速重载工况下螺纹副出现粘黏、咬死的故障，保障设备长期运行的可靠性。螺母的内螺纹采用标准梯形牙型设计，牙型角适配对应规格的梯形丝杠，配合间隙控制在合理区间，既可以保证传动过程中的运动顺畅度，避免卡滞问题，又能控制回程间隙在合理范围，满足常规工业场景的位移精度要求。外形尺寸方面，该系列螺母覆盖适配100mm到250mm区间长度的对应规格丝杠，法兰盘的外径、安装孔的孔位分布与孔径都经过标准化设计，安装边界清晰，在做设备结构布局时，只需预留出法兰盘的安装平面空间，以及螺母主体的轴向伸缩活动空间，即可完成结构适配，无需针对螺母外形做额外的避让设计，能有效缩短设备的整体设计周期。法兰与螺母主体的衔接位置做了过渡圆角处理，既可以消除机加工后的应力集中问题，提升零件整体结构强度，又能避免安装过程中锐边划伤操作人员，细节设计兼顾结构强度与使用安全性。
