异形铰接式机械连接支座结构设计

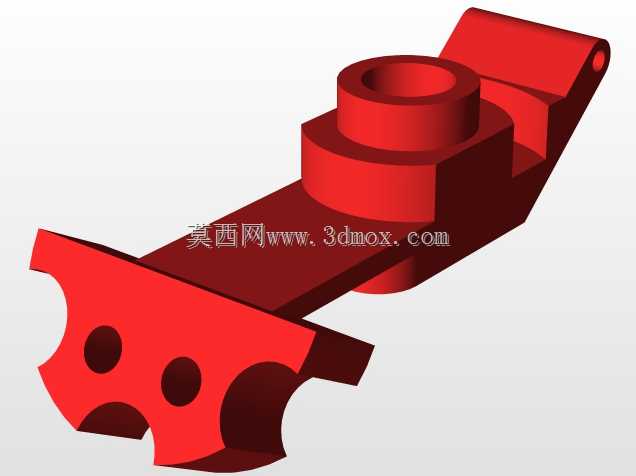

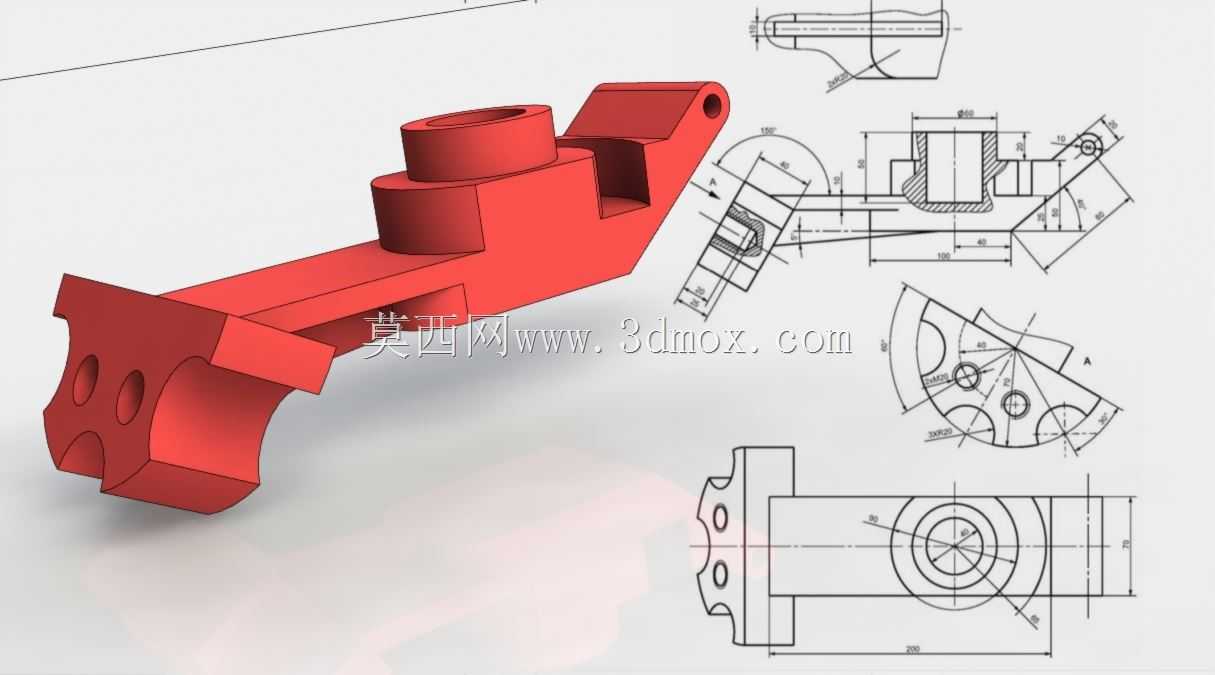

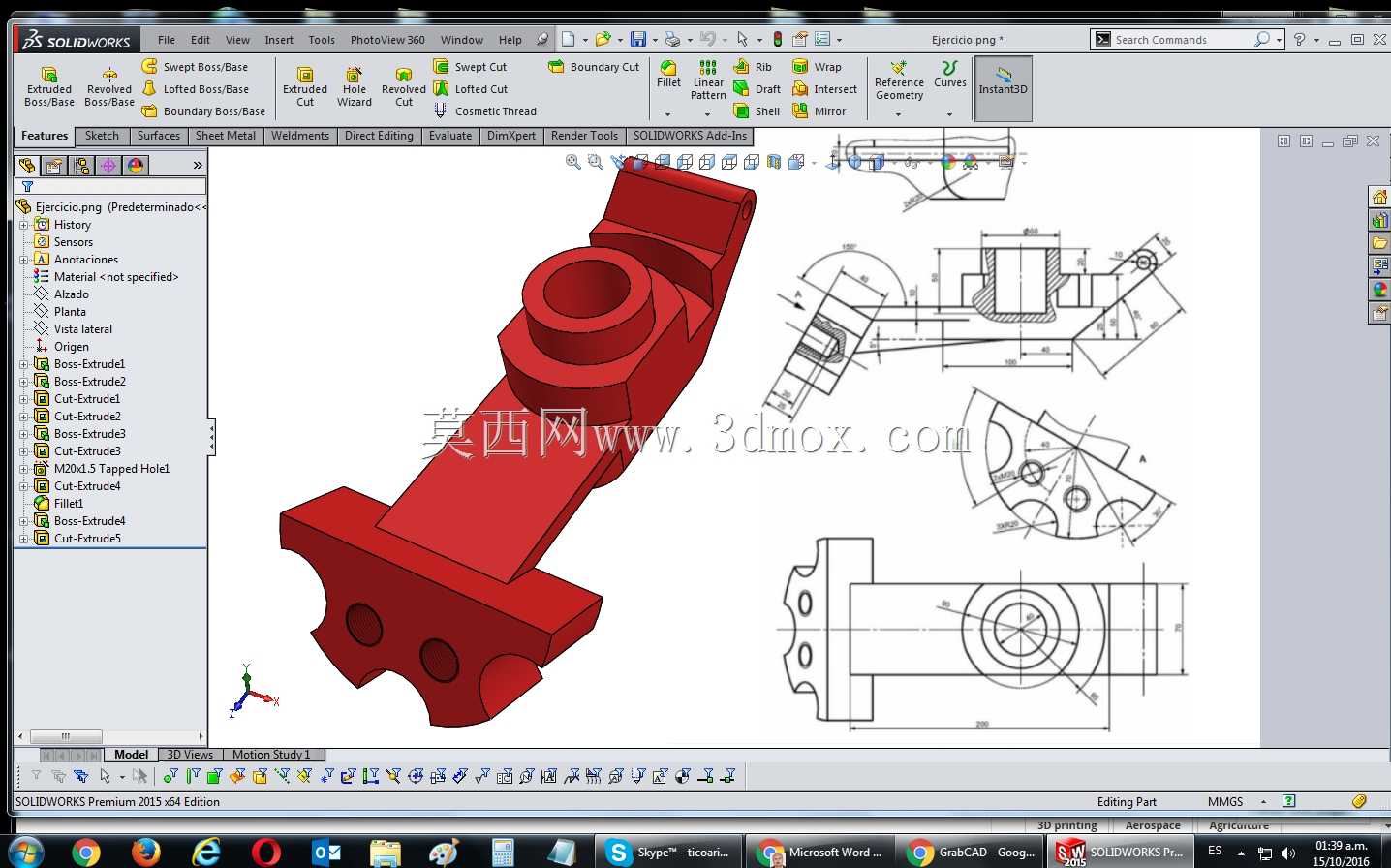

该异形铰接式连接支座属于机械传动系统中的核心承载连接构件，主要应用于中小型工业设备的动力传递链路、工装夹具的角度调节机构以及专用机床的辅助支撑单元中，可在存在角度偏移的装配场景下完成刚性部件之间的动力与载荷传递，抵消装配过程中产生的同轴度误差，避免连接部位因应力集中出现断裂、变形等失效问题。从实际使用场景来看，这类支座常被布置在需要实现小范围角度摆动的传动节点上，比如自动化生产线的摆臂驱动端、检测设备的角度调节工位、小型工程机械的操作连杆连接点，能够在承受径向与轴向复合载荷的同时，允许连接部件之间存在3至8度的角度偏转，适配复杂装配空间下的安装需求。在功能特性上，该支座采用一体化铸造成型后做精加工处理，主体设置有阶梯式同轴安装孔位，可适配不同直径的连接销轴与轴承组件，侧面延伸的带孔支耳用于配套锁止件完成轴向定位，底部的异形支撑面可与安装基座完全贴合，增大接触面积降低单位面积承压，多组分布的定位孔可实现不同角度下的安装固定，满足多工位调节的使用需求。设计过程中，首先根据目标场景的额定载荷计算出主体截面的最小抗弯强度，确定各部位的壁厚取值，再结合安装空间的边界约束调整支耳的延伸角度与孔位位置，通过三维建模完成各特征的参数化构建后，同步生成对应的工程图纸标注所有形位公差与尺寸精度要求，其中铰接孔的圆柱度公差控制在0.02毫米以内，安装贴合面的平面度公差不超过0.03毫米，保证装配后销轴转动顺畅无卡滞。从外形尺寸与安装边界来看，该支座主体长度方向最大尺寸为126毫米，宽度方向最大尺寸为48毫米，高度方向最大尺寸为52毫米，主铰接孔直径为22毫米，支耳定位孔直径为8毫米，底部安装孔的中心距分别为35毫米与62毫米，安装时需要预留至少10毫米的周边操作空间用于紧固件的拆装，铰接部位需要预留足够的摆动空间避免与周边部件发生运动干涉，整体结构紧凑，在保证承载能力的前提下尽可能缩减了体积，可适配狭小空间内的装配需求，同时各转角位置均设置有工艺圆角，有效降低热处理与受力过程中的应力集中风险，提升零件的整体使用寿命。
