法兰连接半管截止式调压阀结构设计

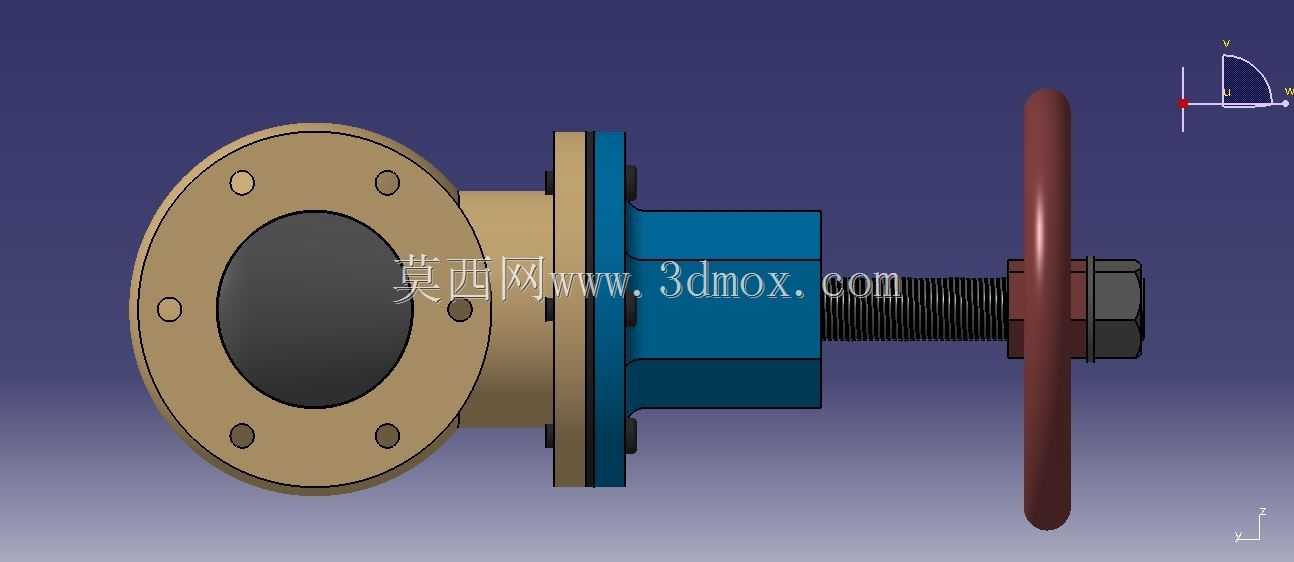

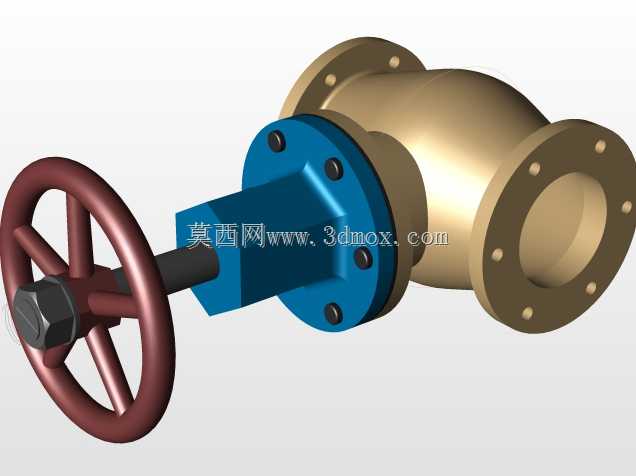

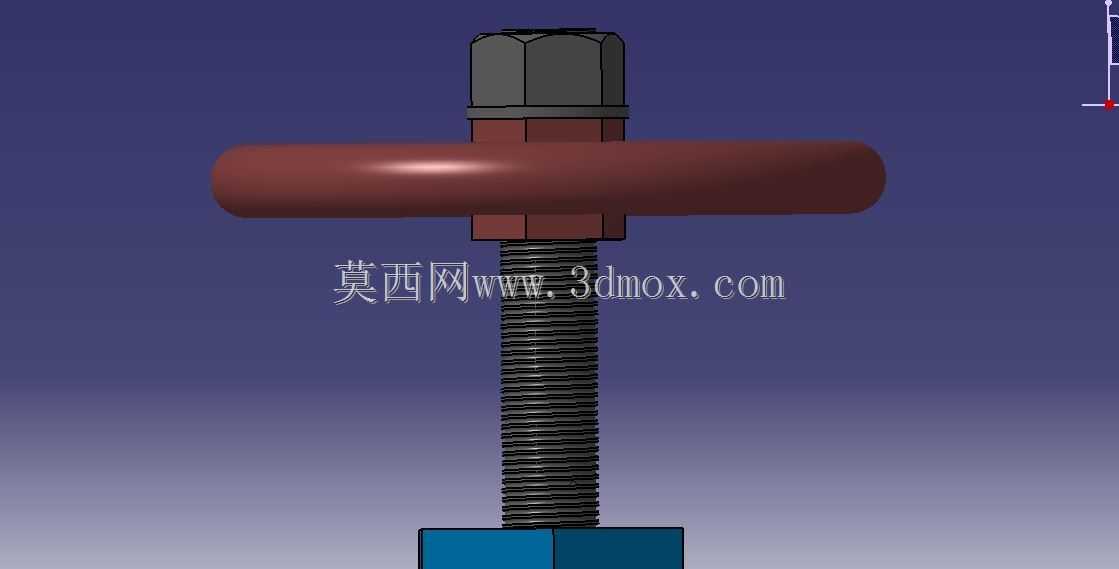

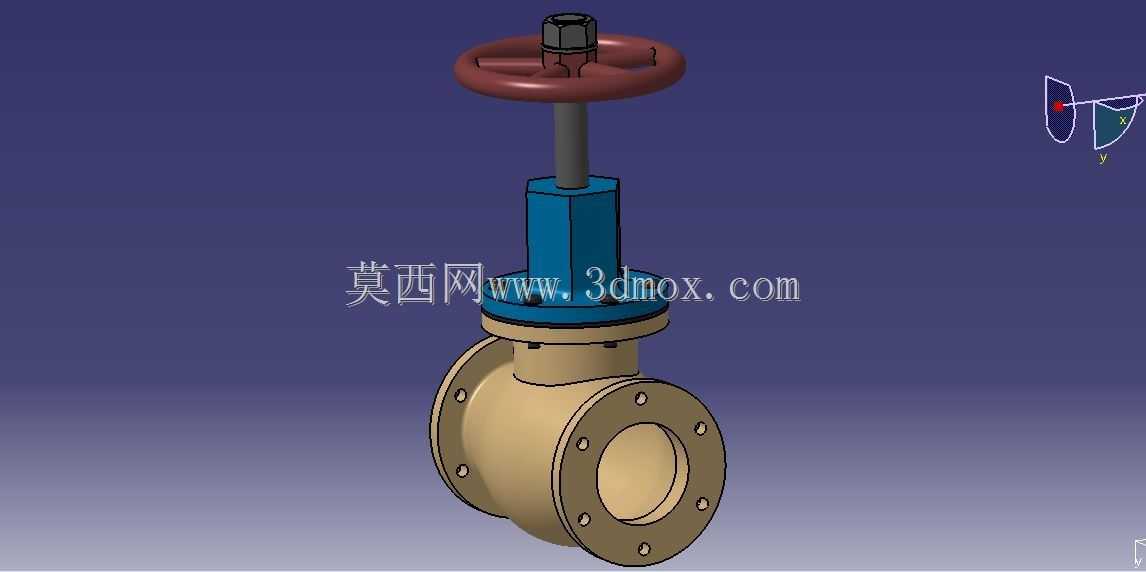

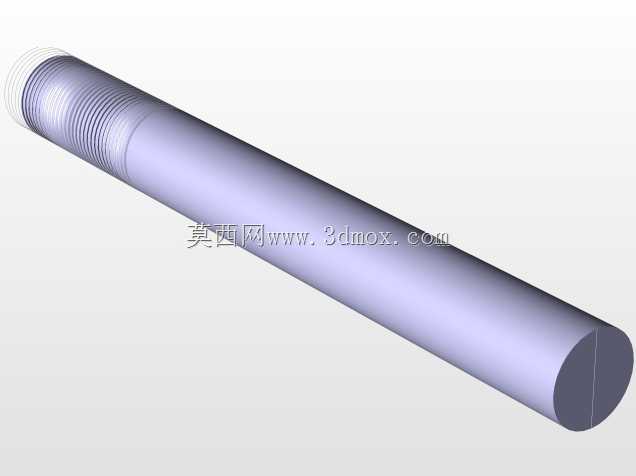

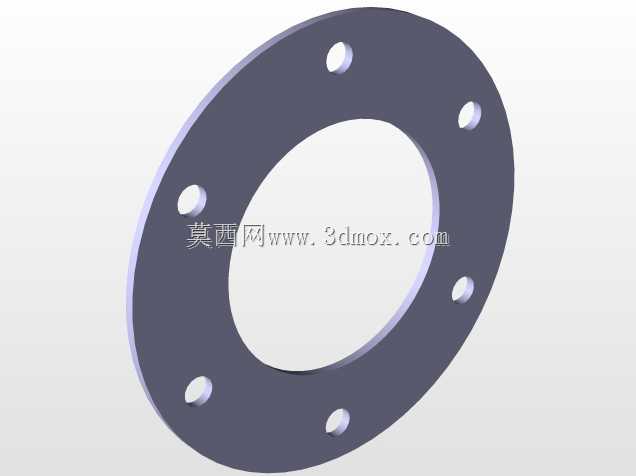

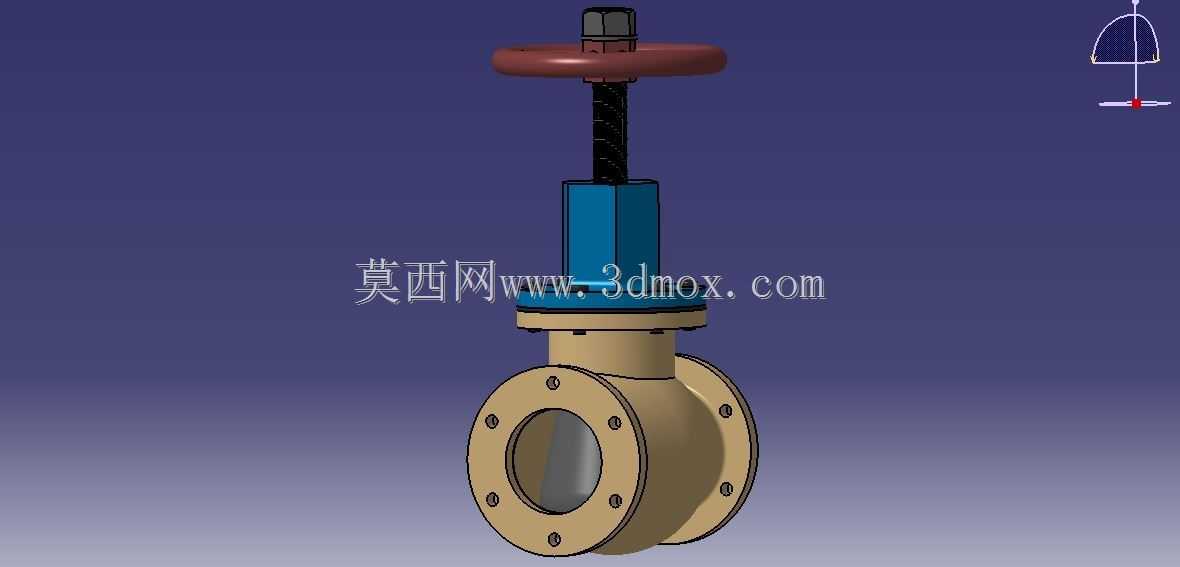

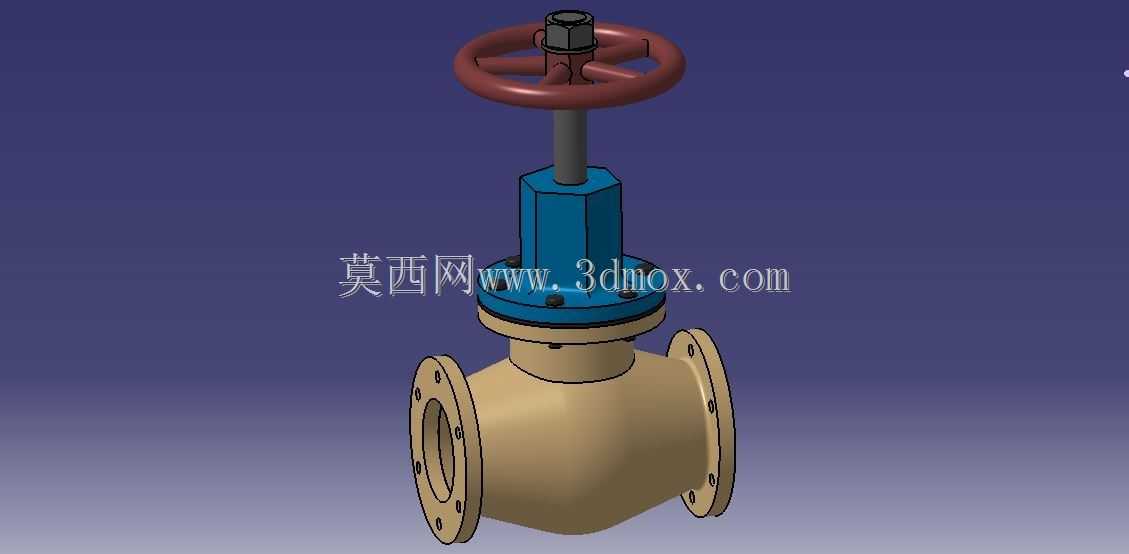

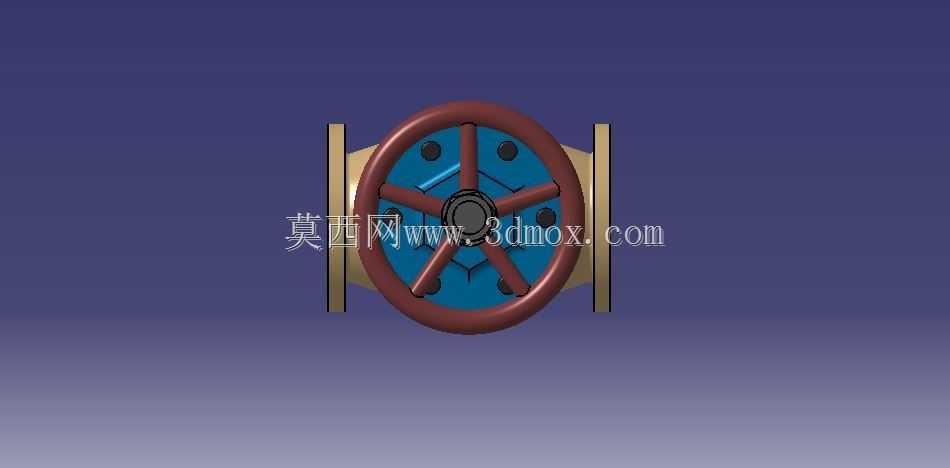

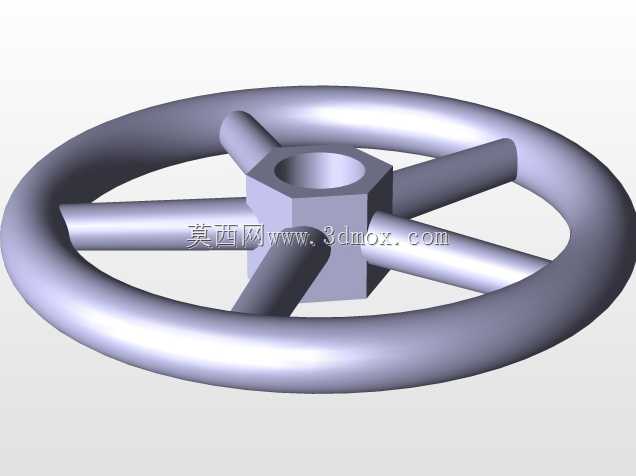

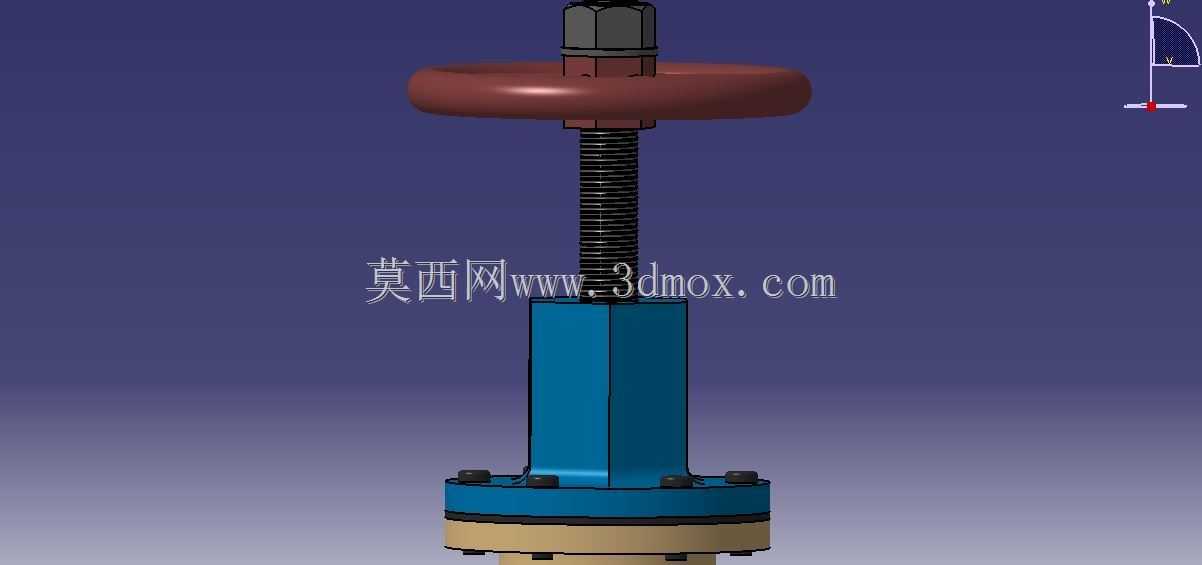

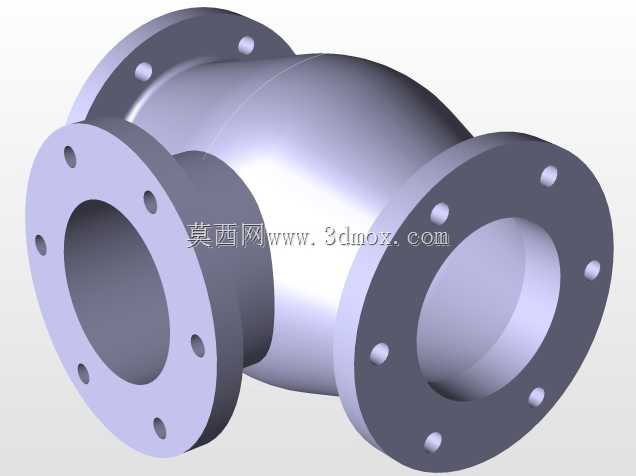

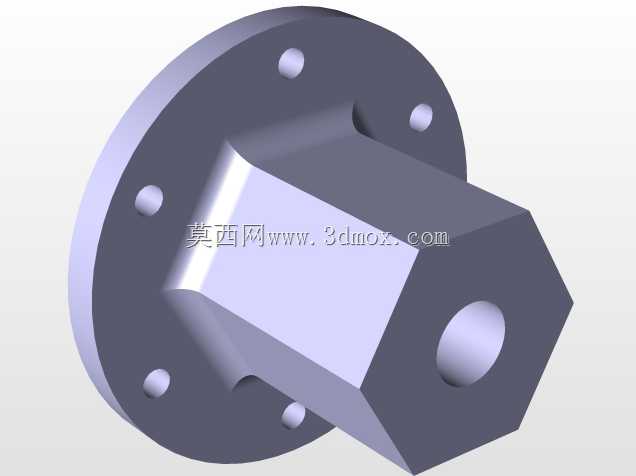

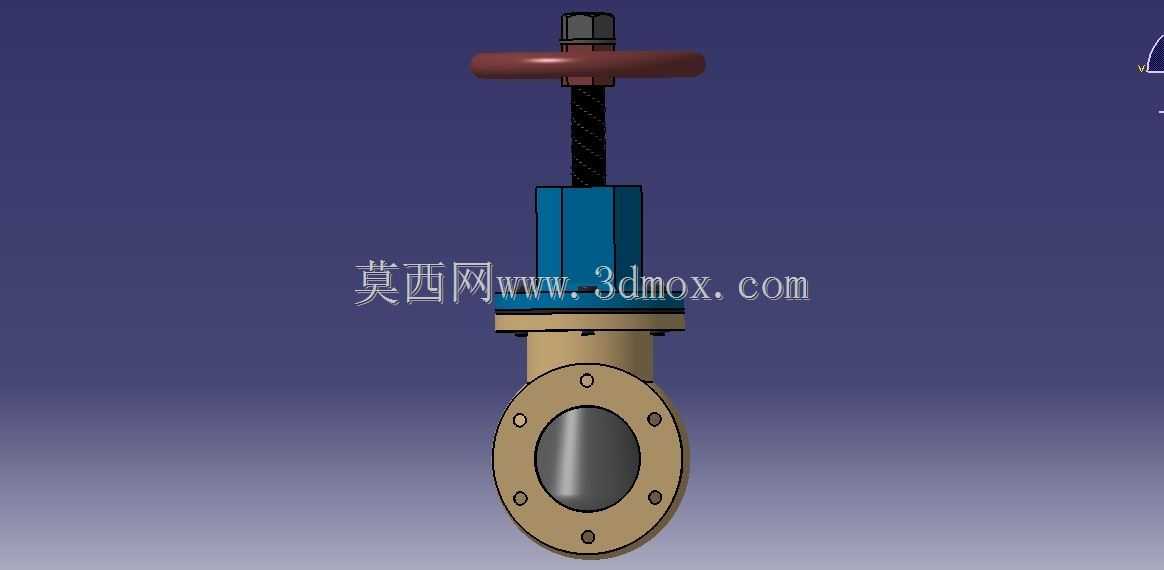

该阀件主要应用于工业流体输送管路系统中，常见于水电站输水支路、化工介质输送管线、市政给排水半管敷设段等场景，核心作用是对管路内的流体压力进行调控，将上游较高的入口压力稳定降至下游生产所需的压力区间，同时可兼顾管路截断功能，在设备检修、管路维护时实现介质通路的可靠切断，避免介质泄漏引发的安全隐患与物料损耗。从实际用途来看，这款阀件针对半管敷设的管路场景做了适配，相比通用全通径减压阀，其流道结构更适配非满管流的介质输送工况，可有效避免半管状态下的压力波动、气蚀冲击问题，延长阀件自身与下游管路设备的使用寿命。在功能特性上，该阀采用手轮驱动的调节结构，顶部的手轮通过阀杆带动内部启闭件做升降运动，操作人员可通过旋转手轮精准控制启闭件的开度，进而调整介质过流面积，实现输出压力的线性调节；阀体采用法兰连接结构，法兰盘上均匀布置螺栓孔，安装时可与对应通径的管路法兰通过螺栓紧固，配合密封垫片实现连接位置的静密封，可承受中低压工况下的介质压力，连接可靠性高，拆装维护便捷。从设计思路来看，这款阀件的结构设计充分兼顾了调节精度与结构可靠性，上部的阀杆部位设置了密封填料结构，可避免介质沿阀杆间隙向外泄漏；中部的阀盖与阀体采用法兰连接形式，便于后期拆解更换内部密封件与启闭件；阀体流道采用直通式结构，介质流动阻力小，压力损失控制在合理区间，同时阀体下部的法兰端与侧部的法兰端呈垂直布置，适配半管管路的直角转向安装需求，减少管路中额外弯头的使用，降低整体管路的安装成本与流阻损耗。在外形尺寸与安装边界上，该阀件的手轮外径满足单人手动操作的力矩需求，无需额外加装辅助操作工具即可完成开度调节；阀体整体高度适配常规半管管路的安装空间，法兰端的螺栓孔位置、密封面尺寸符合对应通径阀门的连接尺寸规范，可直接与同标准的管路配件对接安装，无需额外制作过渡连接件；安装时需预留手轮操作空间，保证手轮旋转范围内无管线、结构件遮挡，同时阀体底部需预留足够的支撑空间，避免阀件自重与管路振动对连接法兰造成额外应力，长期运行状态下可保证连接位置的密封可靠性，降低运维阶段的故障排查与维护工作量。
