小型电动谷物研磨加工设备结构设计

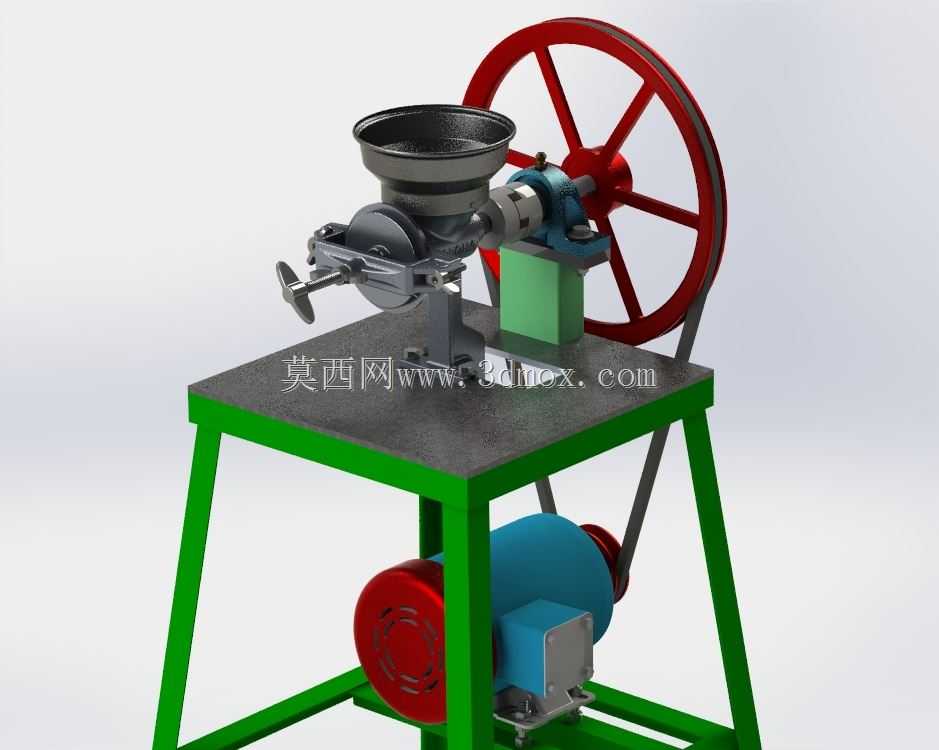

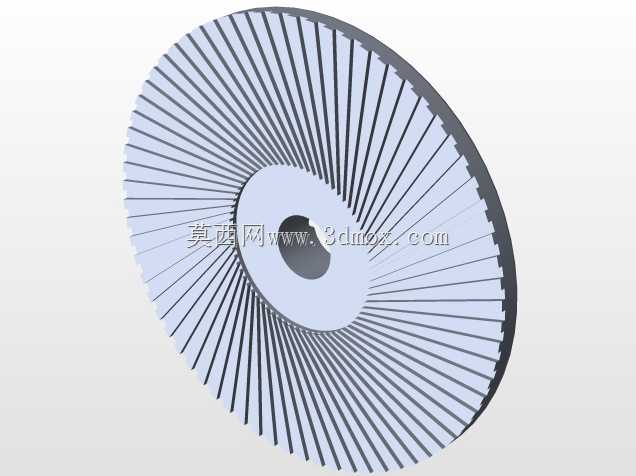

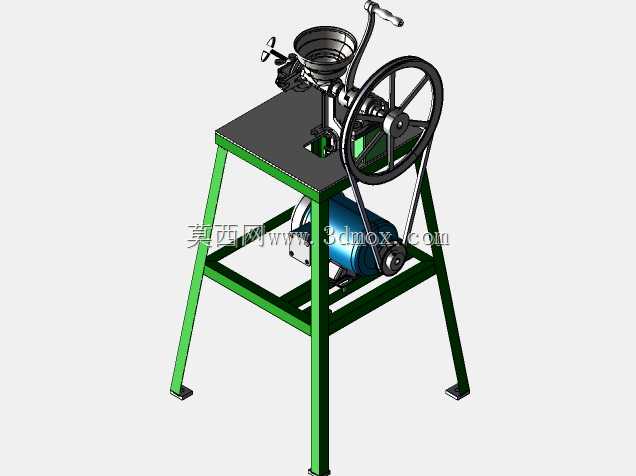

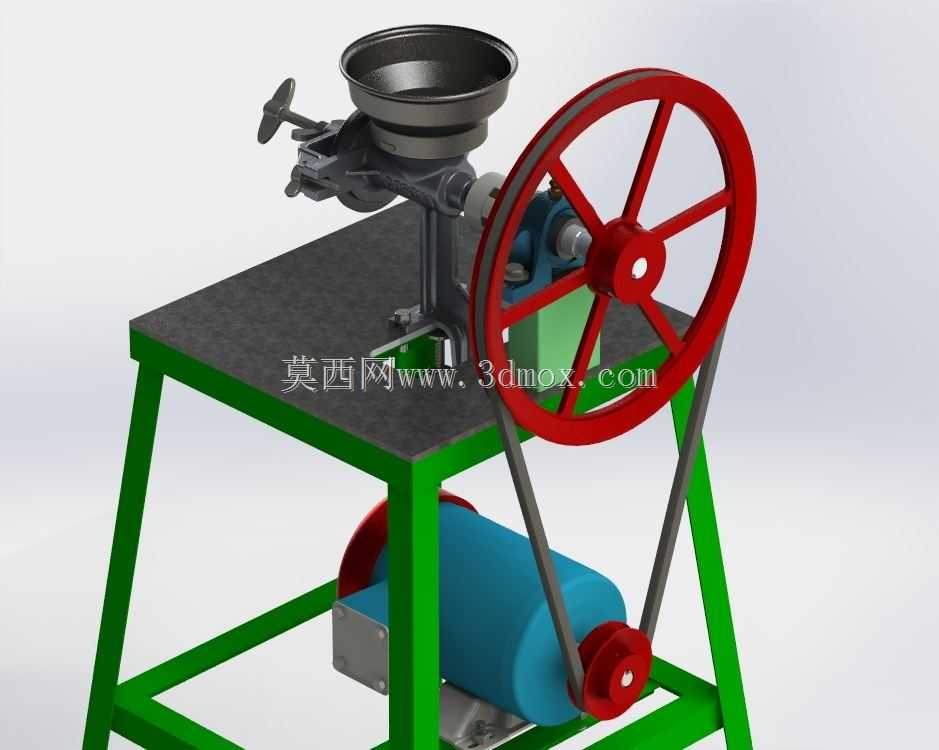

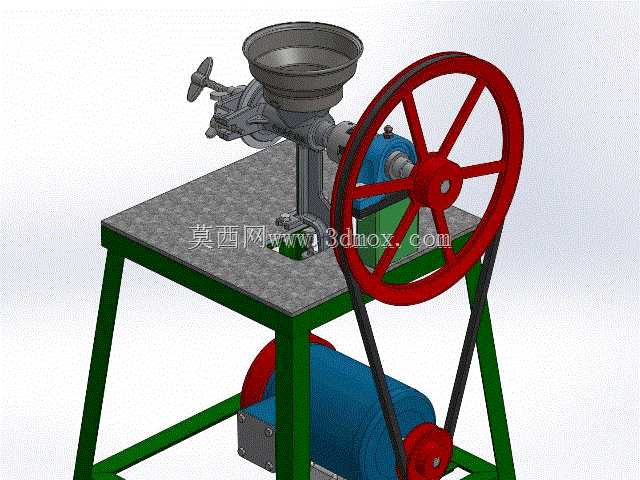

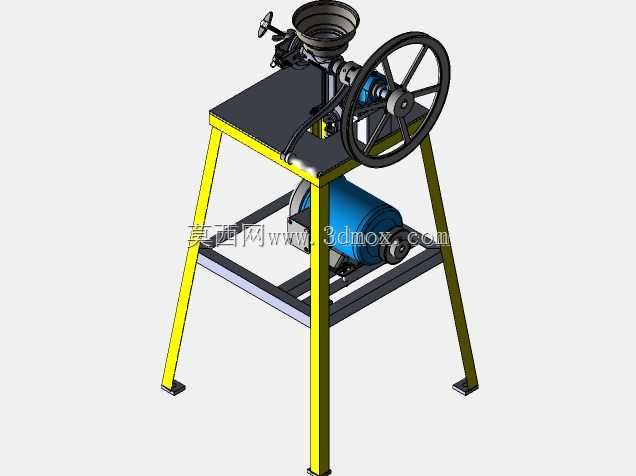

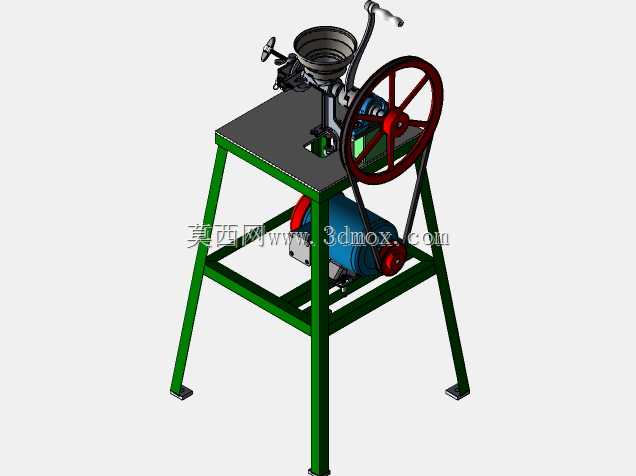

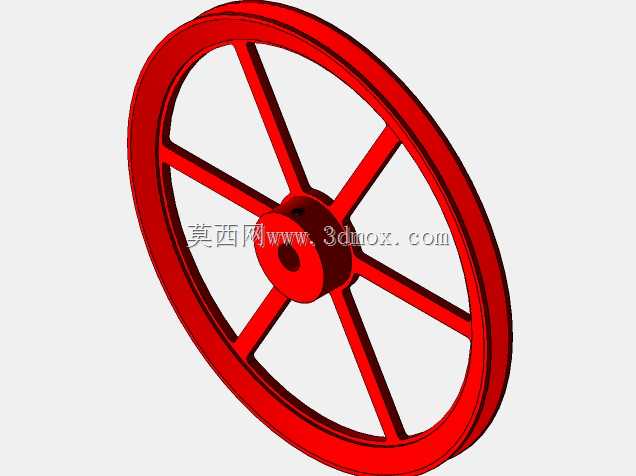

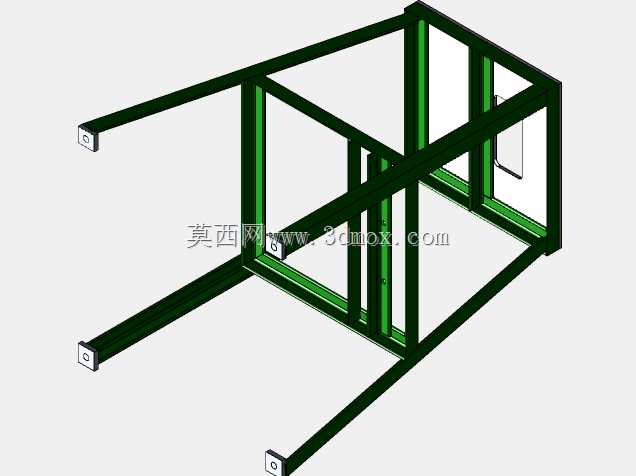

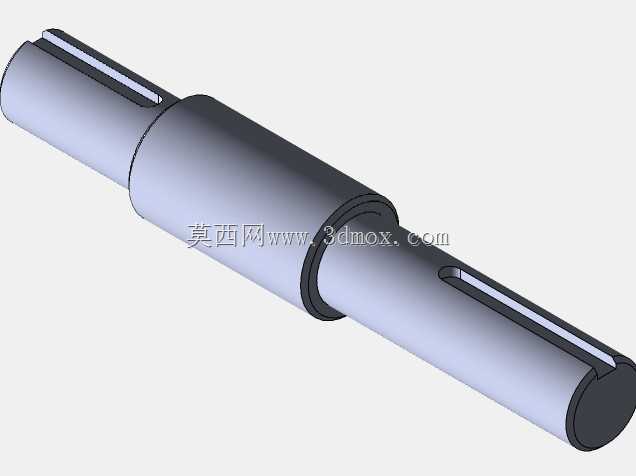

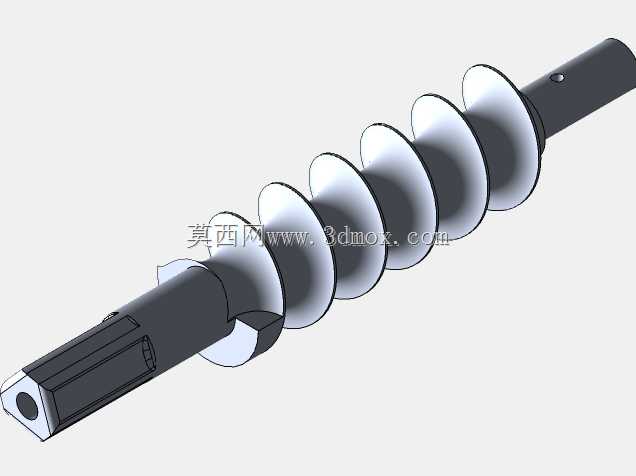

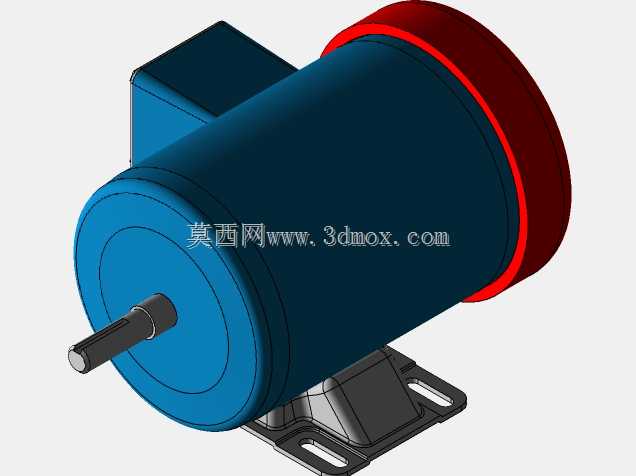

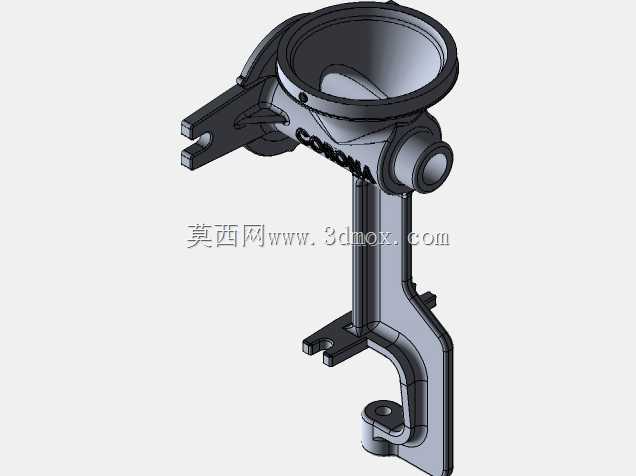

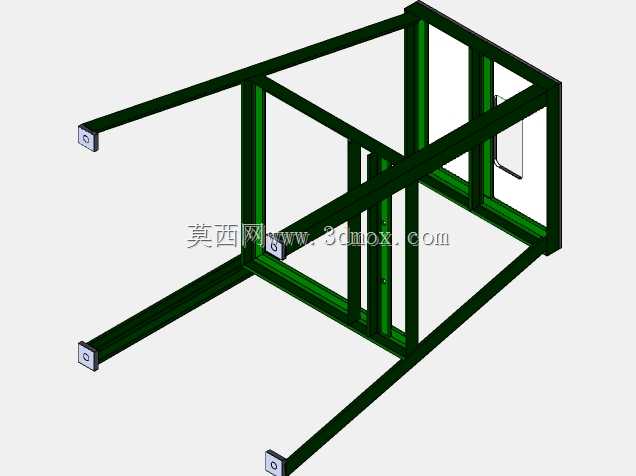

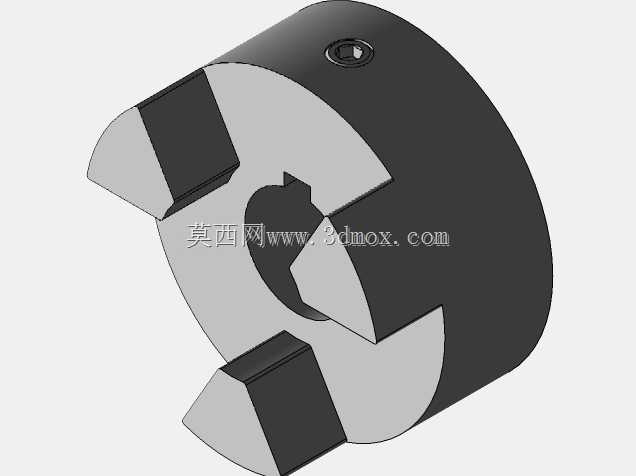

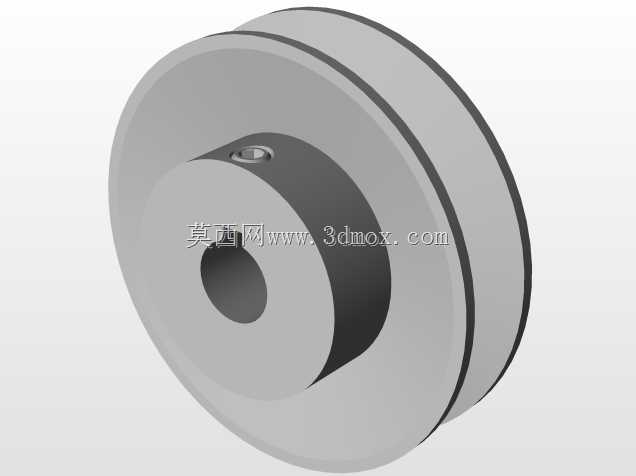

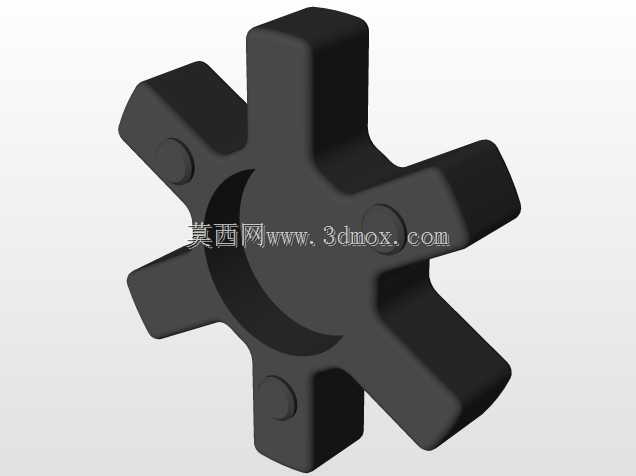

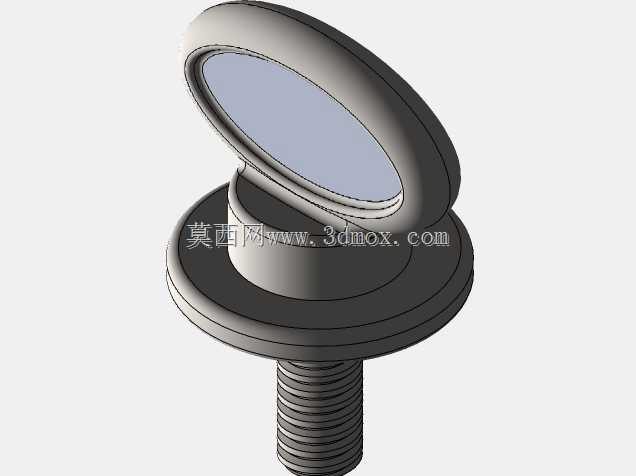

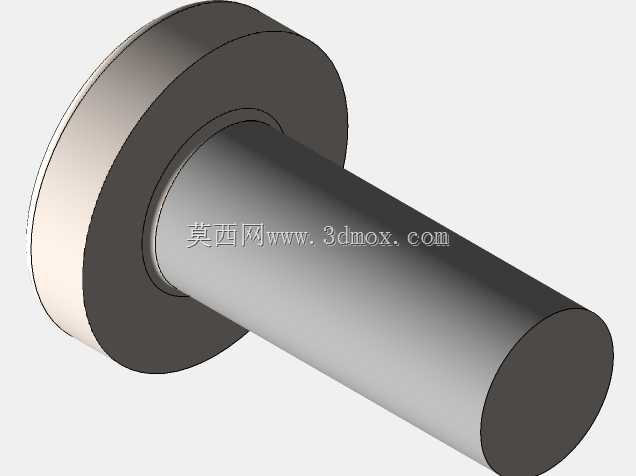

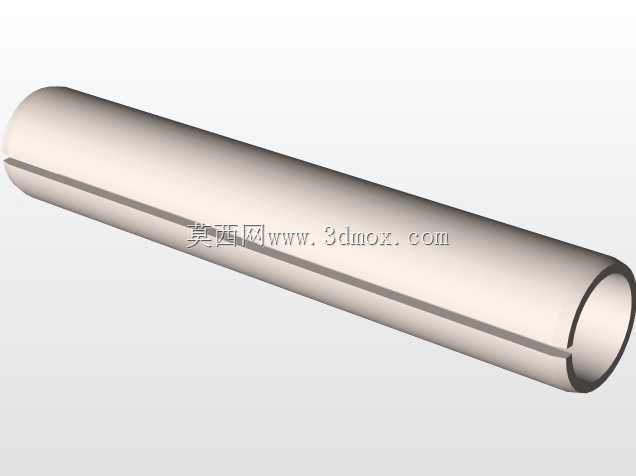

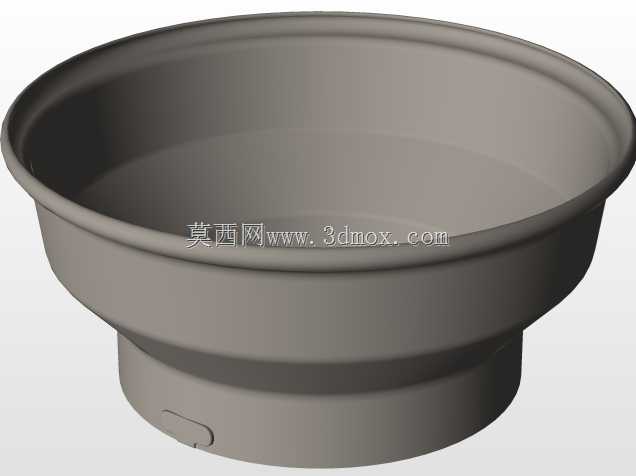

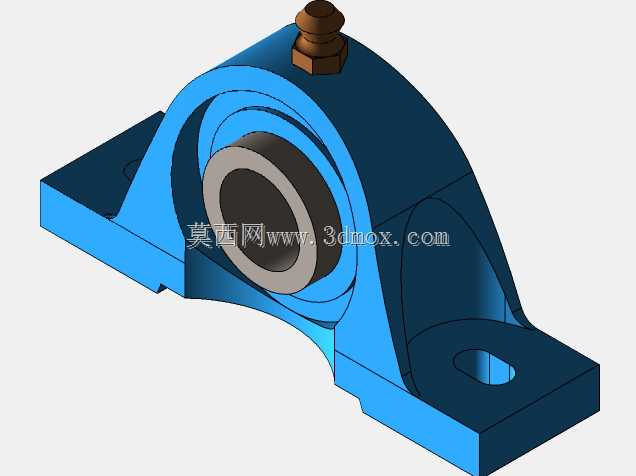

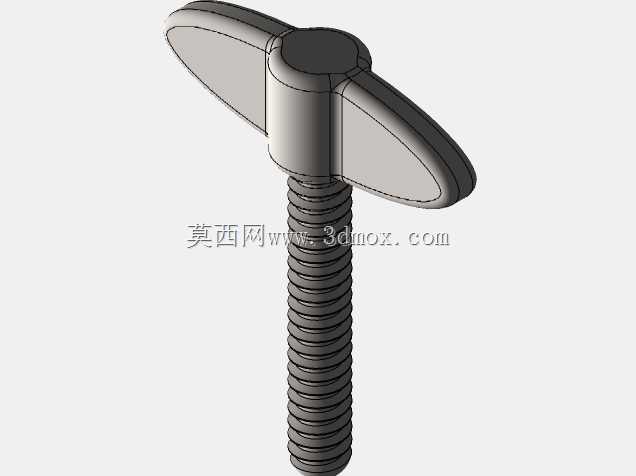

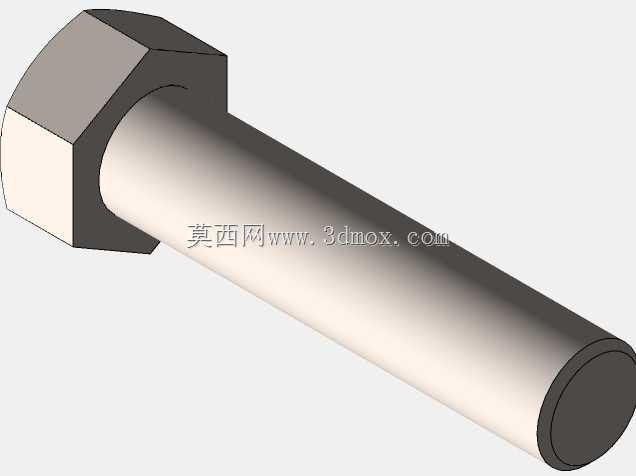

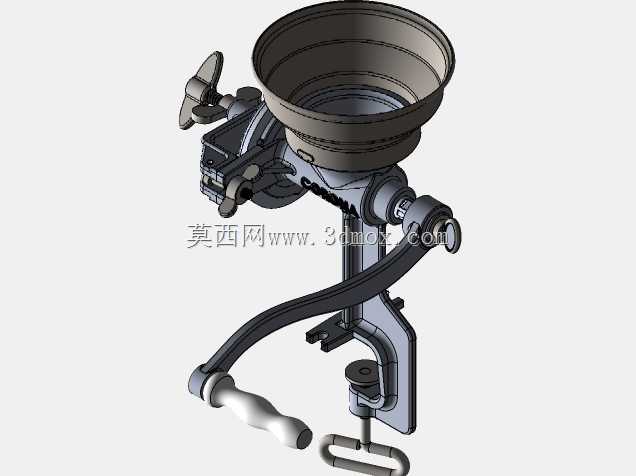

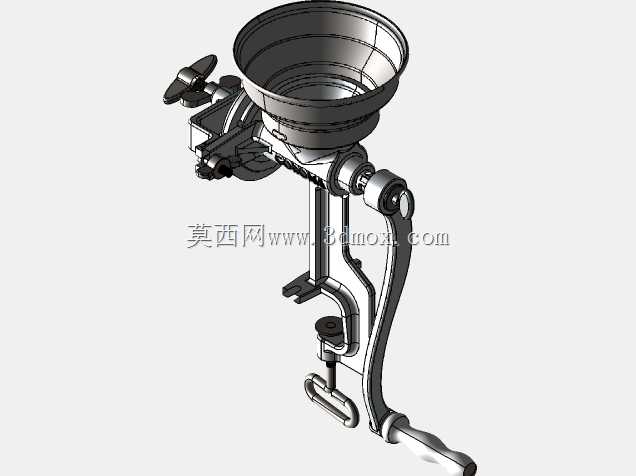

这款电动谷物研磨设备主要面向小型粮油加工门店、家庭农场、乡村粮食加工点等场景设计，可完成玉米、可可豆、咖啡豆等多种颗粒状原粮的研磨加工，适配小规模日常加工需求，无需复杂配套设施即可独立运行，尤其适合原料供应波动、加工量灵活的基层加工场景，能够有效填补大型工业化磨粉设备无法覆盖的零散加工需求缺口。设备整体采用台架式集成布局，将研磨执行单元、动力传动单元、进料出料结构全部整合在立式方管焊接机架上，机架台面采用防滑耐磨的纹理板材加工，既可以为上部研磨机头提供稳定的安装基准，也能在日常操作时临时放置待加工原料与接料容器，机架支腿采用等边角钢焊接成型，底部预留了地脚螺栓安装孔位，可直接固定在水泥地面上抵消设备运行时的振动，无需额外浇筑复杂设备基础。上部研磨机头采用卧式螺杆送料+磨盘挤压研磨的核心结构，顶部设置漏斗式进料仓，大口径敞口设计方便操作人员持续倾倒待加工谷物，进料仓与研磨腔衔接处设置流量调节手轮，可通过调整手轮开度控制原料进入研磨腔的速度，匹配不同硬度原料的加工需求，避免进料过快导致磨盘卡滞、进料过慢降低加工效率。动力传递采用皮带减速传动结构，研磨机头输入端安装大直径辐条式带轮，机架下部安装驱动电机，通过三角带连接两个带轮实现减速增扭，这种传动结构不仅可以通过带轮直径比匹配研磨作业需要的低转速大扭矩输出特性，还能在研磨腔卡入硬质异物时通过皮带打滑保护电机与研磨核心部件，降低设备故障损坏概率，同时皮带传动运行噪音更低，适合居民区周边的小型加工场景使用。设备整体安装边界紧凑，占地面积不足1平方米，整机高度适配成年人站立操作的舒适高度，操作人员无需弯腰即可完成进料、调节、接料全流程操作，日常维护时仅需定期检查皮带张紧度、清理研磨腔残留物料即可，无需复杂的专业维保技能。设计过程中充分考虑了小型加工场景的使用痛点，将所有外露传动部件都预留了安全防护罩安装位，避免操作人员衣物、肢体卷入传动结构，同时整体结构拆解方便，磨盘、螺杆等易损件可快速拆卸更换，降低长期使用的维护成本，设备可根据加工需求更换不同粗糙度的磨盘，实现从粗碎到细磨的不同加工精度切换，适配不同谷物的加工要求。
