钢丝绳索夹紧固连接组件结构设计

钢丝绳索夹是起重吊装、索道运输、船舶系泊、电力架线、桥梁拉索布设等场景中应用极为广泛的紧固连接件，核心作用是实现钢丝绳端部的固定锁合、分支绳段的并接紧固，以及钢丝绳与配套吊具、锚点构件的可靠连接，避免钢丝绳受拉时出现散股、滑脱、位移等问题，是保障索系结构承载安全的核心基础配件。

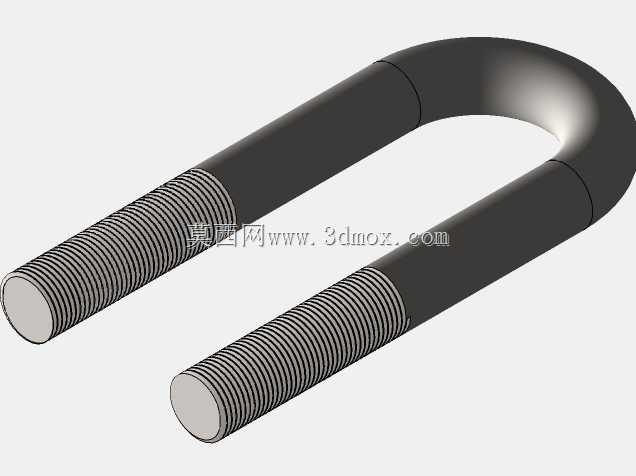

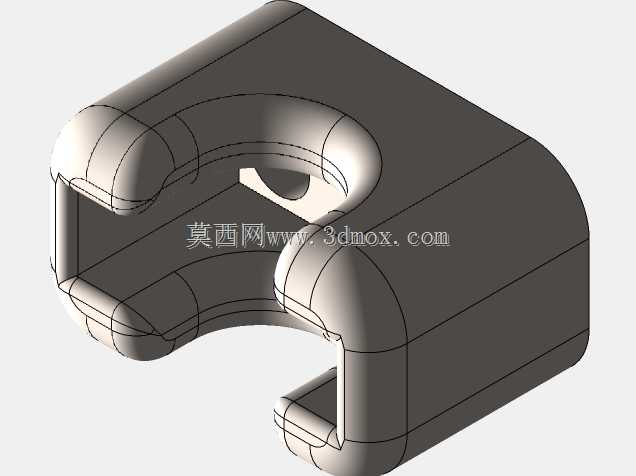

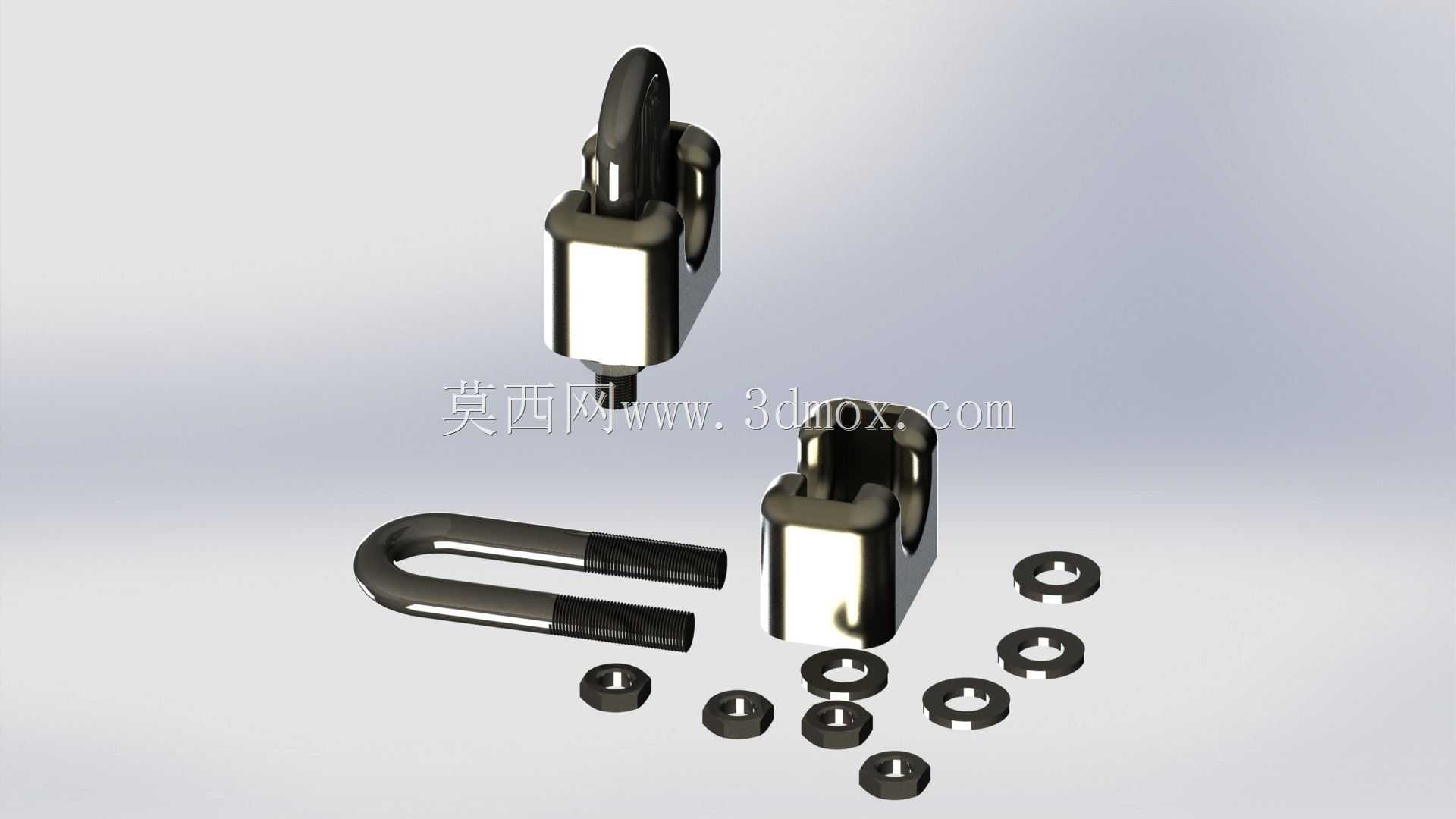

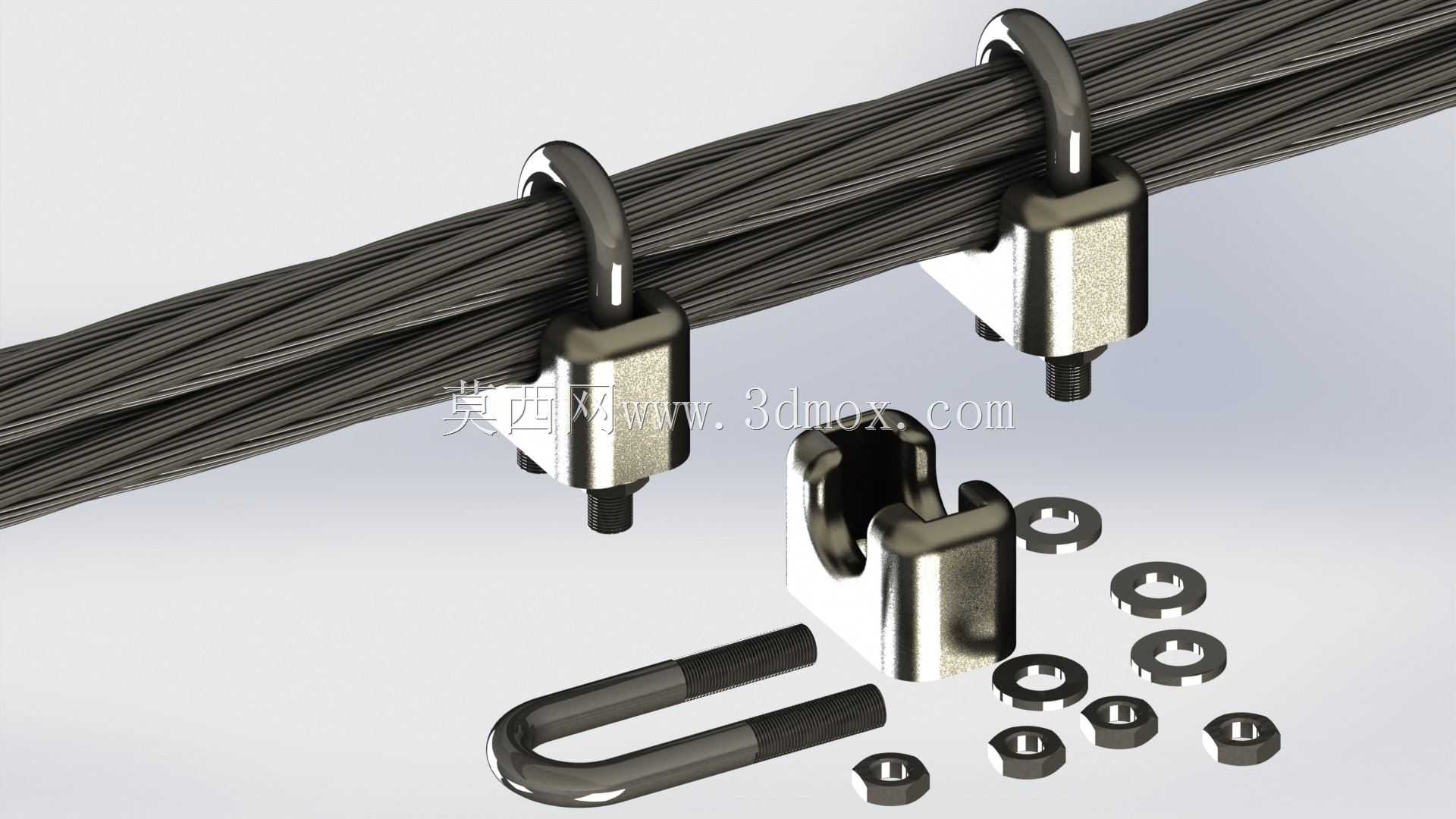

这套索夹组件采用经典的U形螺栓搭配鞍形夹座的结构形式，夹座内侧设置与钢丝绳外径匹配的弧形凹槽，安装时U形螺栓跨绕钢丝绳后穿入夹座的对应安装孔，通过配套六角螺母逐步锁紧，让夹座凹槽与U形螺栓的弧面共同抱紧钢丝绳外层股丝，依靠接触面的静摩擦力实现锁止。设计过程中重点考量了夹持力的均匀分布特性，夹座的弧形槽做了圆角过渡处理，避免尖锐棱边在锁紧过程中切割钢丝绳外层钢丝，造成索体强度损伤；U形螺栓采用等强度设计，螺纹段长度预留了足够的锁紧行程，适配不同公称直径的钢丝绳夹持需求，配套的平垫能够分散螺母对夹座的压应力，防止长期受载后夹座接触面出现压溃变形。

从安装边界来看，单组索夹适配1英寸公称直径的钢丝绳，夹座整体宽度、U形螺栓的开口尺寸均围绕适配绳径做匹配设计，安装时需注意索夹的排布间距、紧固力矩符合索系施工的规范要求，夹座的鞍形面需贴合钢丝绳的受力主绳侧，U形螺栓扣在钢丝绳的尾段一侧，避免反向安装降低锁止可靠性。这套组件还配套了对应的套环构件，在钢丝绳做弯折环接时，套环能够嵌入绳环内侧，支撑绳环的弯折弧度，避免钢丝绳弯折处出现应力集中导致断丝，大幅提升绳环的承载寿命。

在实际工程应用中，这类索夹的使用场景覆盖了从轻型的户外遮阳索张拉、舞台威亚索固定，到重型的起重吊索具组装、矿山牵引绳连接、幕墙拉索锚固等多个领域，不同场景下可通过增减索夹的布置数量来匹配对应的承载要求，组件的分体式结构也便于后期的维护调整，出现构件锈蚀或磨损时可单独更换损坏零件，无需整体拆解整条索系，有效降低运维成本。设计时还兼顾了渲染展示的效果，对金属构件的表面质感、装配间隙做了优化还原，能够直观呈现索夹的装配关系与结构形态，方便施工人员、设计人员快速理解安装逻辑与受力特点。
