三角布局滚子链链轮传动结构设计

项目分类:通用机械零部件 发布时间:2021-05-20 ID:179797
  • 三角布局滚子链链轮传动结构设计
  • 三角布局滚子链链轮传动结构设计
  • 三角布局滚子链链轮传动结构设计
  • 三角布局滚子链链轮传动结构设计
  • 三角布局滚子链链轮传动结构设计
  • 三角布局滚子链链轮传动结构设计
  • 三角布局滚子链链轮传动结构设计
  • 三角布局滚子链链轮传动结构设计
  • 三角布局滚子链链轮传动结构设计
  • 三角布局滚子链链轮传动结构设计

这套三角布置的链传动结构,是机械传动系统中十分经典的动力传递方案,广泛应用在需要长距离定传动比传递动力、且安装空间存在三角布局约束的工业场景中,常见于轻工输送设备、小型动力传输机组、农机传动单元、自动化生产线的分动结构里,能够在多轴之间实现同步动力输送,相比带传动不存在打滑问题,传动精度更高,相比齿轮传动对轴间距的适配范围更广,不需要严格控制轴的中心距公差,安装调试的容错空间更大。

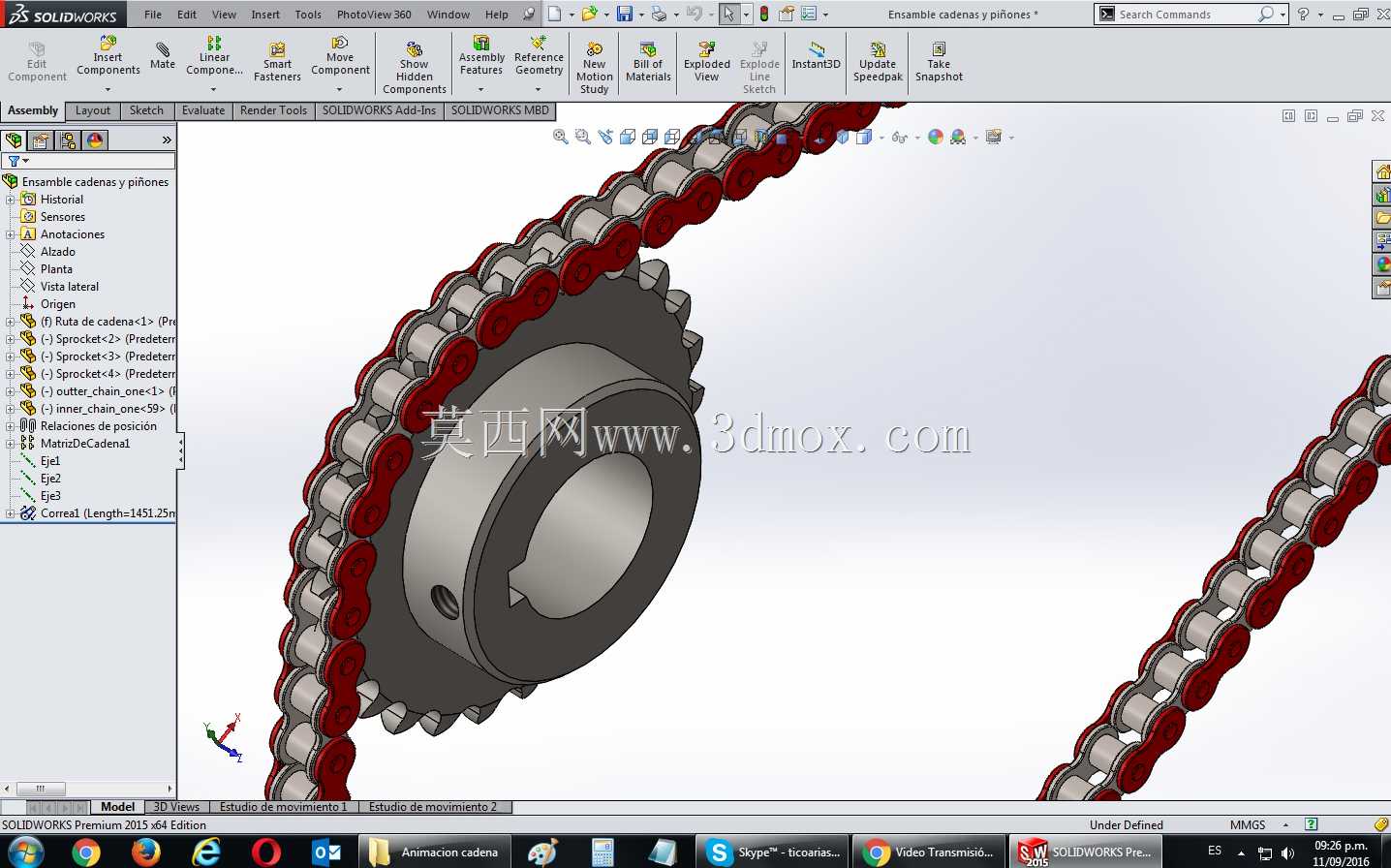

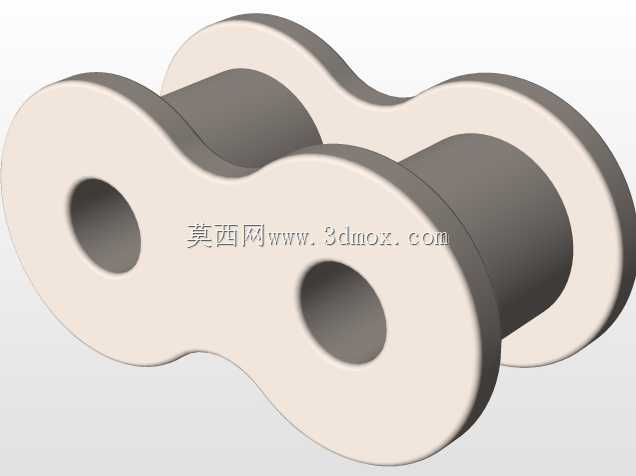

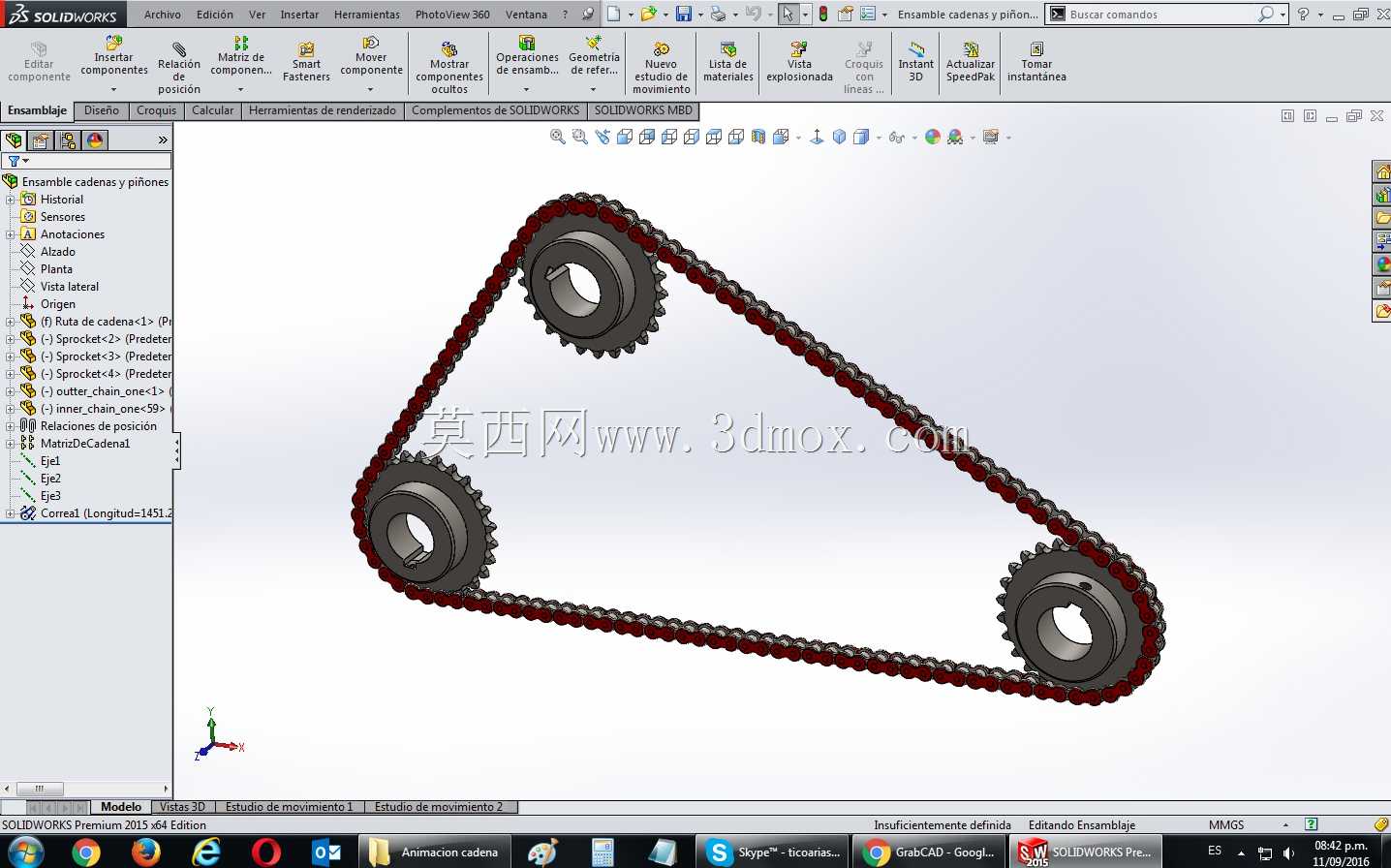

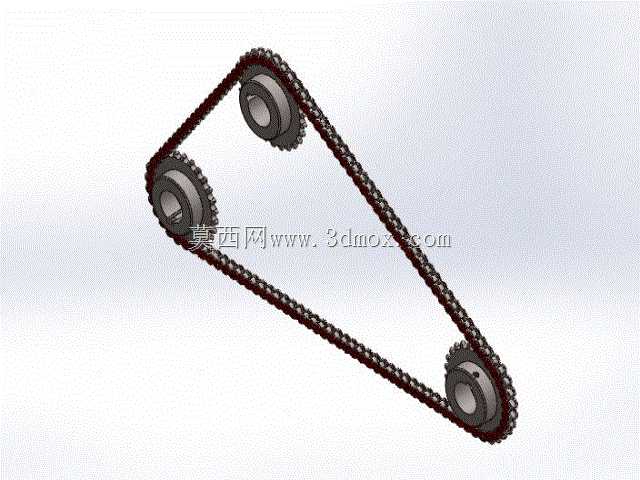

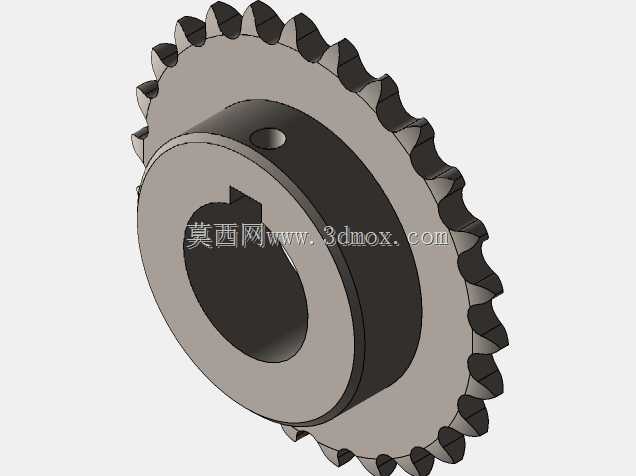

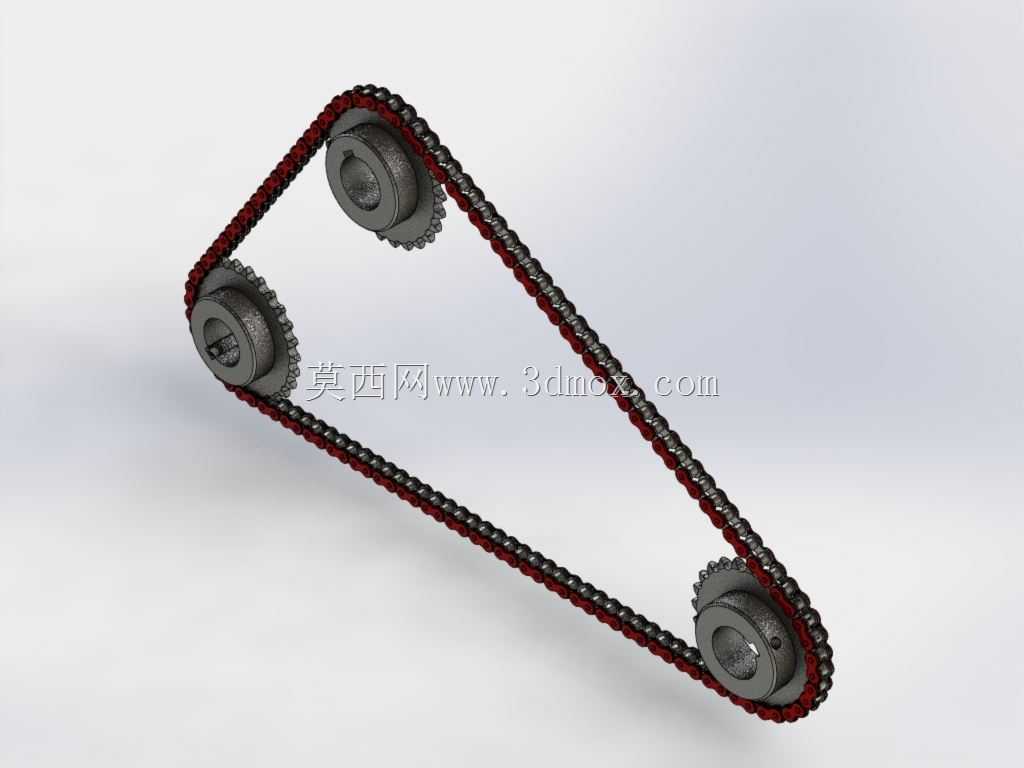

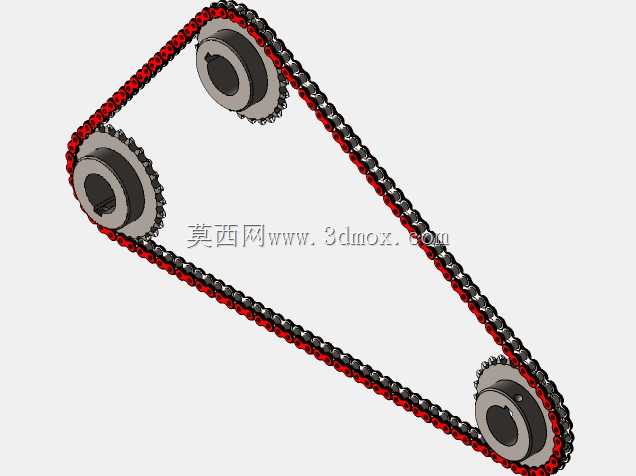

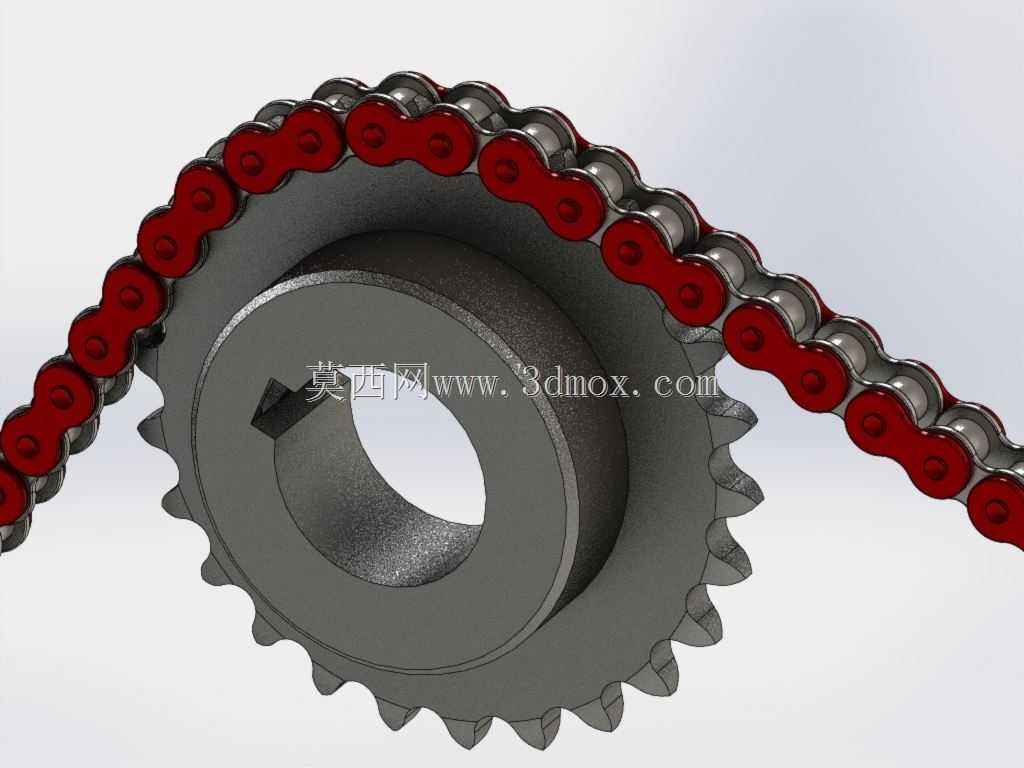

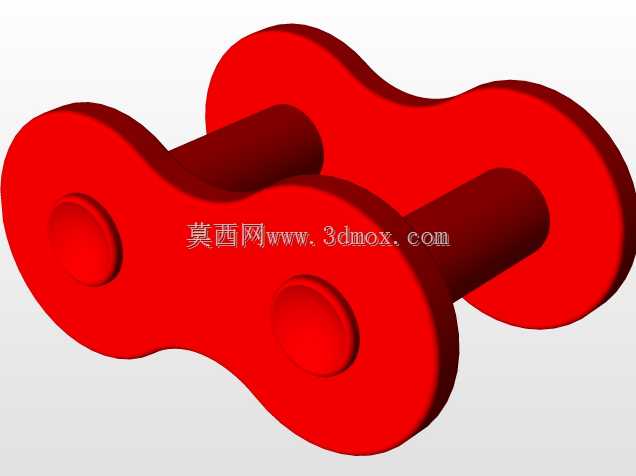

整套结构包含三个参数一致的链轮与配套的闭合滚子链,三个链轮呈三角形排布,分别对应动力输入轴、中间张紧支撑轴与动力输出轴的安装位置,链轮采用标准齿形设计,齿廓曲线符合链传动啮合要求,能够保证链节在进入与退出啮合时平稳顺畅,不会出现卡滞、跳齿的问题,链轮中心设置有标准轴孔与键槽结构,可直接与对应直径的传动轴通过平键实现周向固定,传递额定扭矩。配套的滚子链为标准单排滚子链,链节之间通过销轴铰接,能够灵活弯折适配链轮的包角要求,滚子在啮合时可绕自身轴线转动,大幅降低与链轮齿面的摩擦磨损,延长整套传动结构的使用寿命。

设计过程中首先根据传递功率、输入转速确定了链轮的齿数、节距与链号,再结合现场安装空间的边界约束,确定三个链轮的中心坐标,保证链条在三个链轮上的包角满足传动要求,避免过小包角导致啮合齿数不足引发跳齿,同时计算链条总长度选配对应链节数,通过中间位置的链轮实现链条张紧,不需要额外加装张紧轮,简化了整体结构。安装时需要保证三个链轮的端面处于同一平面,避免偏斜导致链条侧面磨损加剧,轴孔的同轴度公差控制在合理范围内,保证传动过程无额外偏载。这套结构可直接适配多轴动力传递需求,运行过程中传动效率高,承载能力强,维护时仅需定期润滑链条、检查链节磨损情况即可,运维成本较低,能够在多粉尘、轻度油污的工业环境下长期稳定运行,可靠实现动力在三个轴系之间的同步传递。
