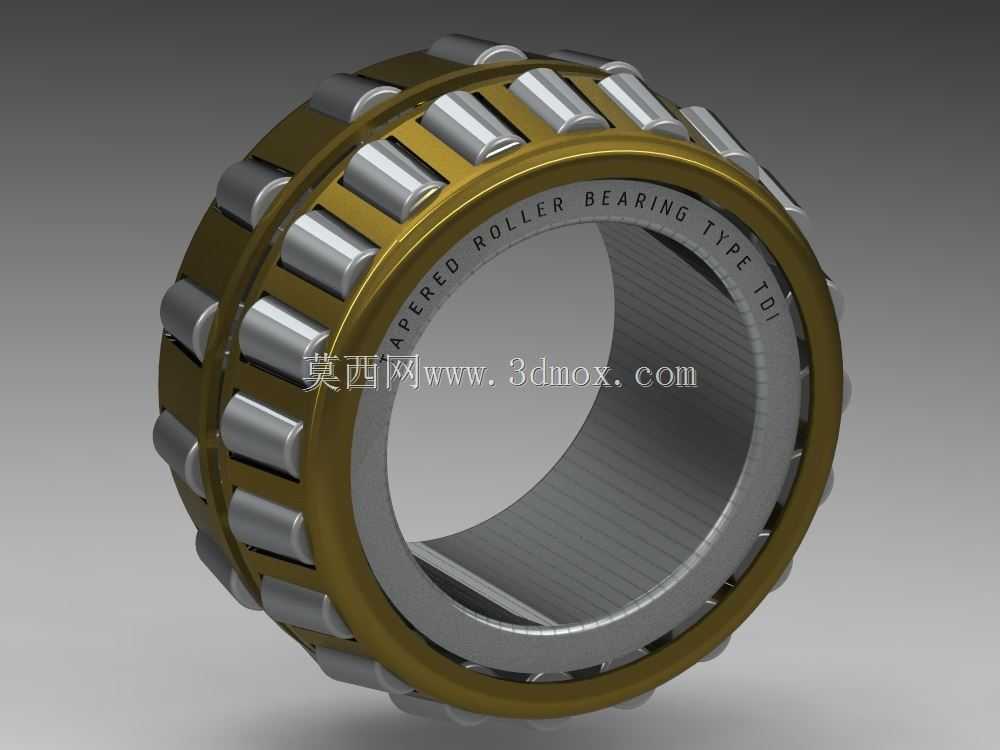

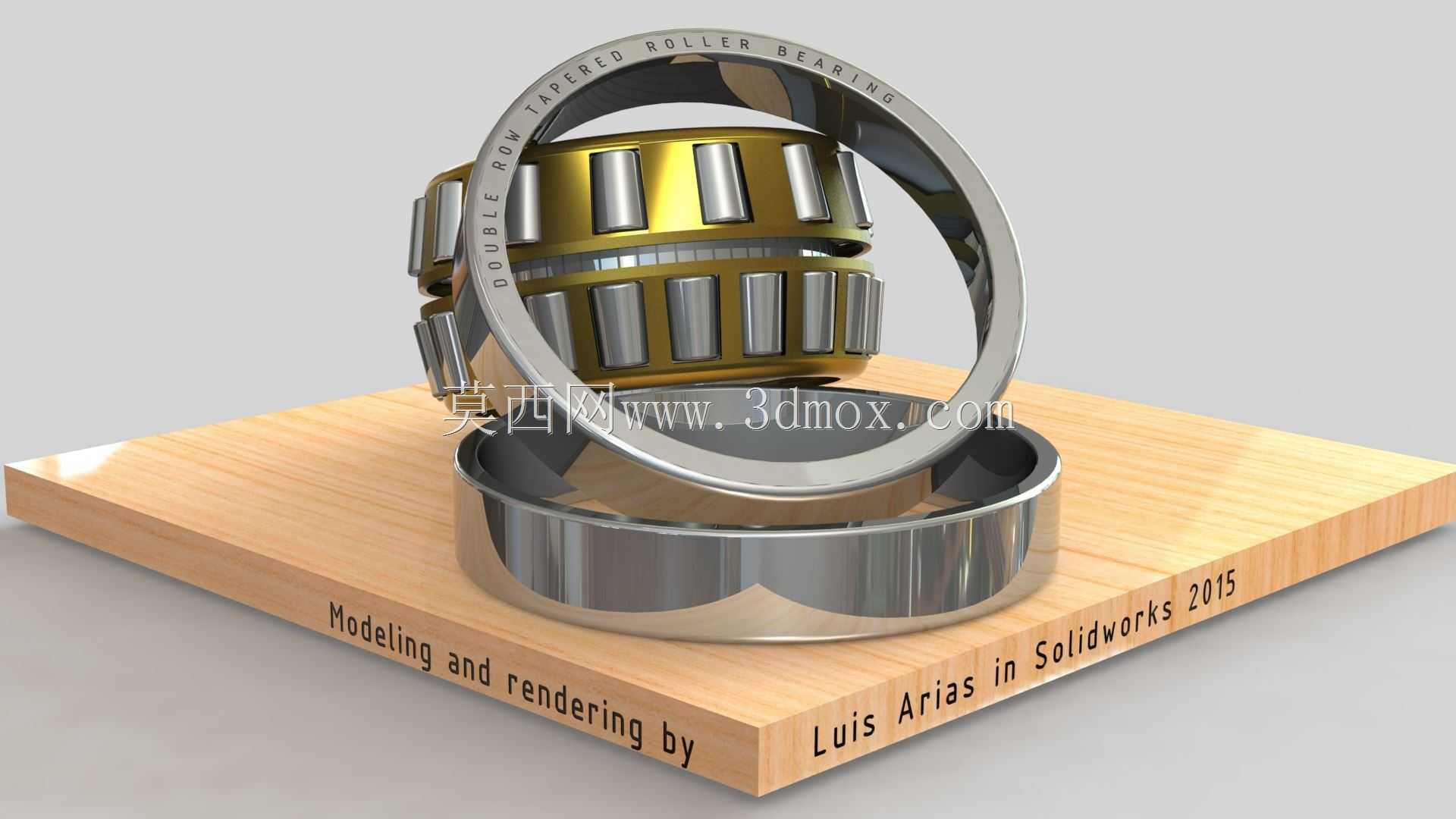

TDI型双列圆锥滚子轴承结构设计

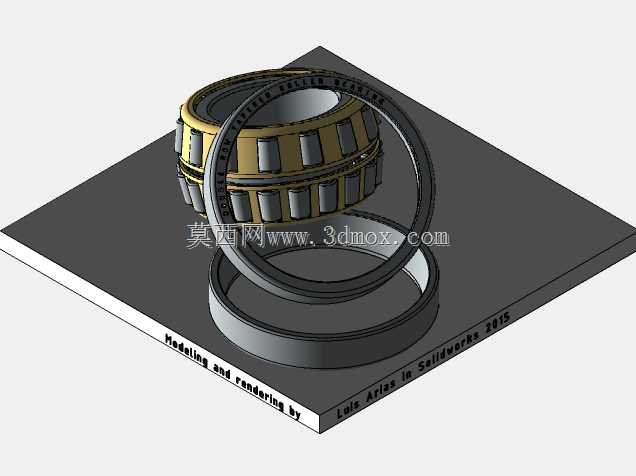

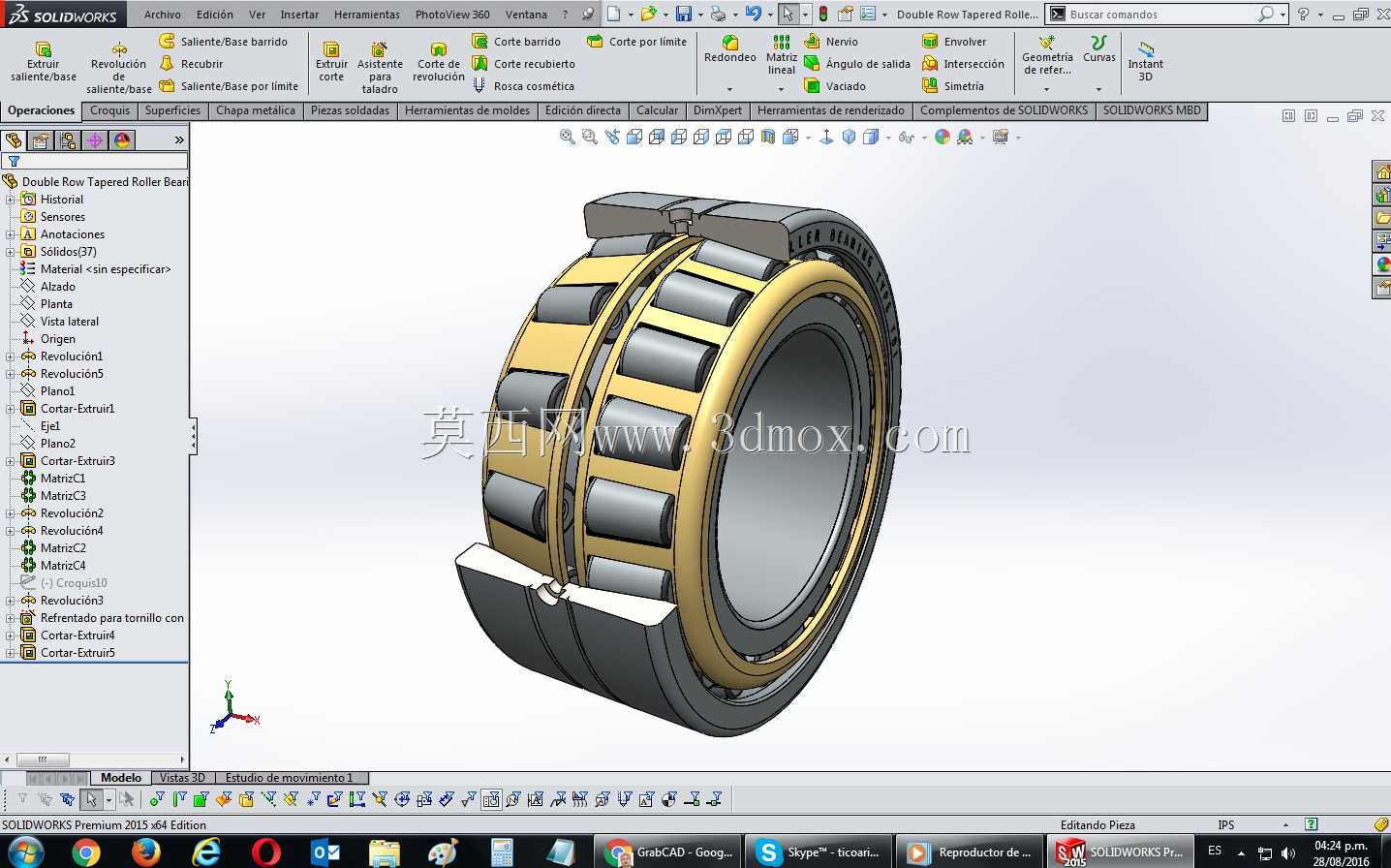

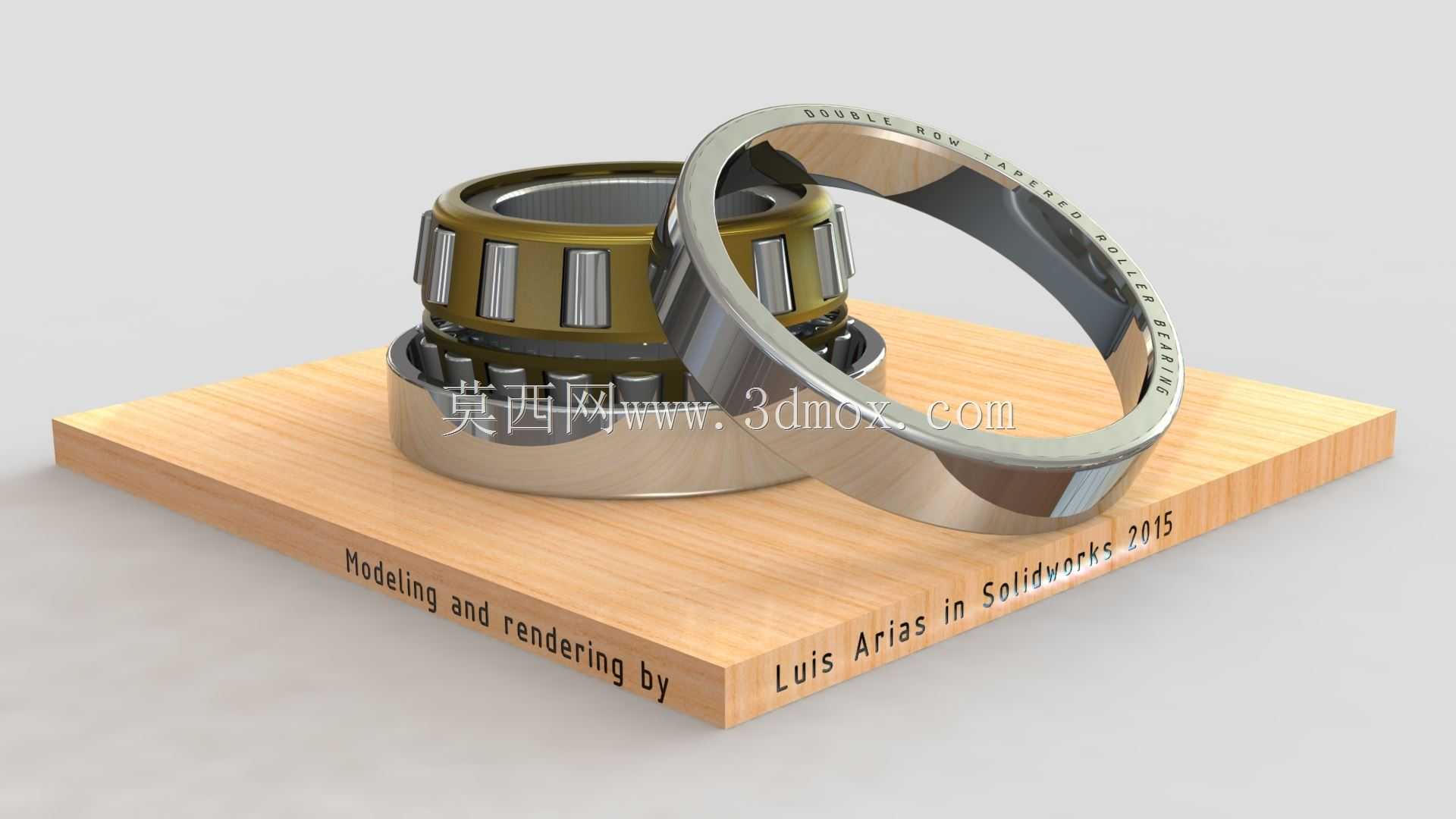

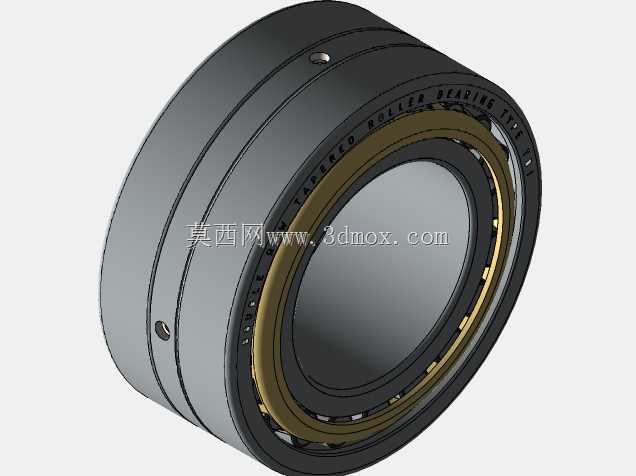

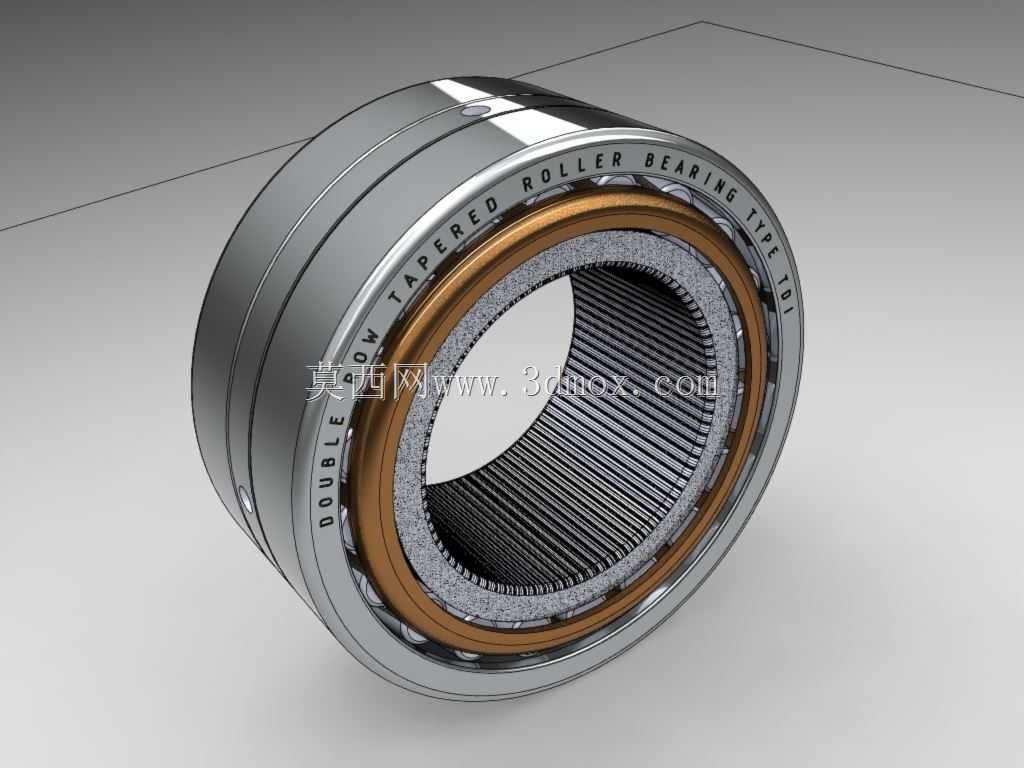

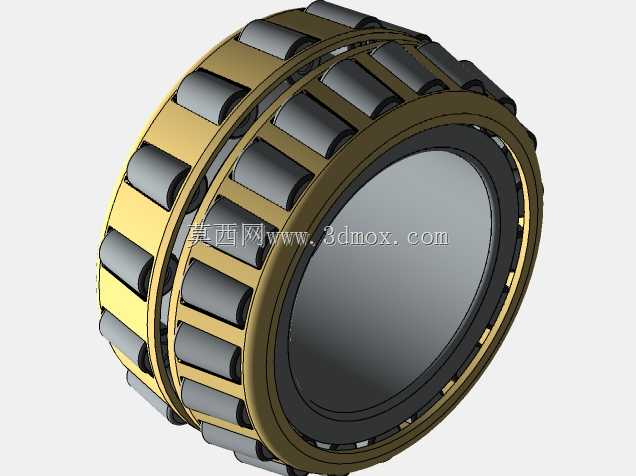

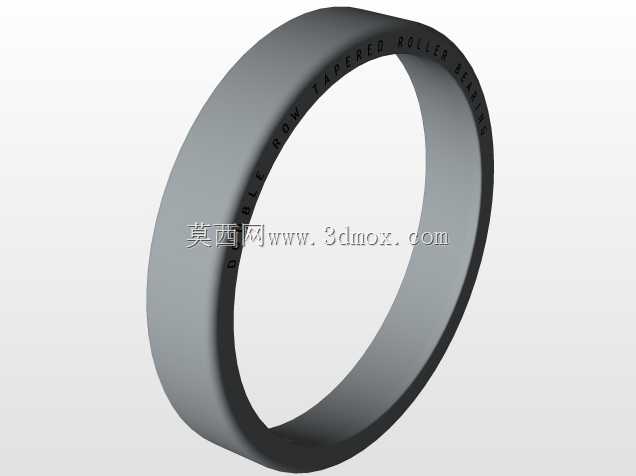

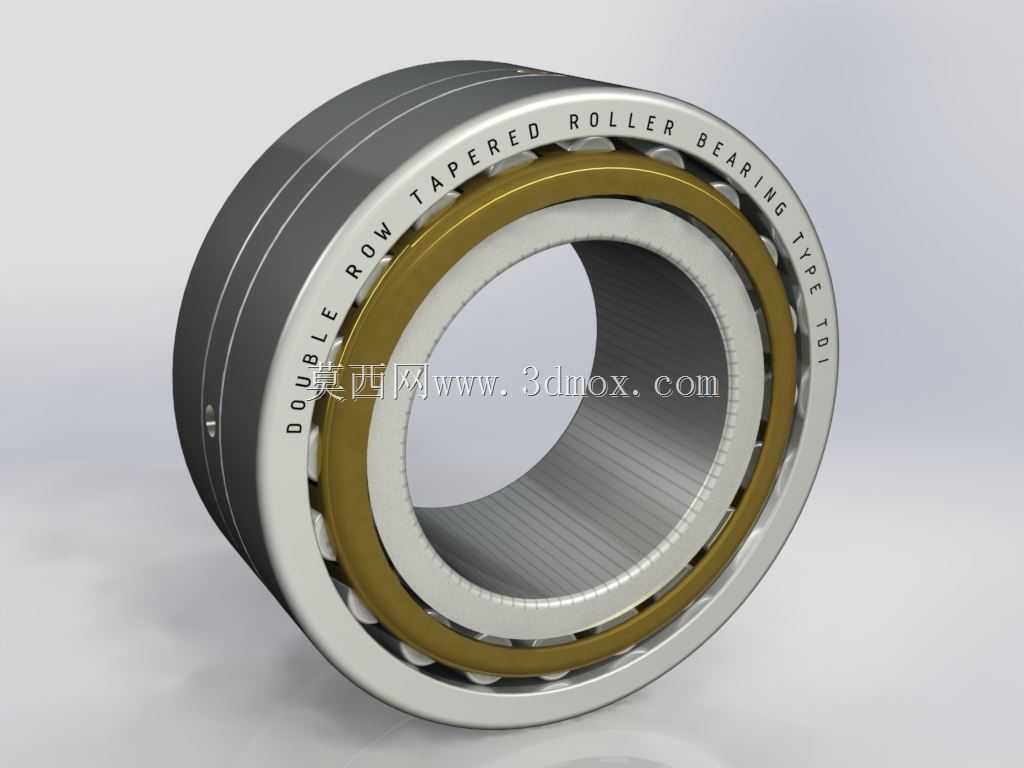

TDI型双列圆锥滚子轴承作为重载回转支撑类核心机械零件，广泛应用于冶金轧机辊系、重型商用车轮端、工程机械行走机构、矿山破碎设备主轴、风电齿轮箱传动端等需要同时承受大径向载荷与双向轴向载荷的工况场景，能够在高负载、冲击载荷频发的复杂作业环境下保持稳定的回转精度与较长的服役寿命，是重型传动系统中不可或缺的基础零部件。该类轴承采用双列圆锥滚子交错排布的结构设计，内圈带有双滚道、外圈为一体式结构，相比单列圆锥滚子轴承，无需额外调整安装游隙即可获得更优的载荷分配能力，可同时承受两个方向的轴向力，有效抵消传动过程中产生的轴向窜动，大幅提升轴系的运行刚性。在功能特性层面，该轴承的锥形滚子与滚道为线接触形式，相比球轴承的点接触拥有更高的载荷承载上限，滚动体沿滚道锥面的排布设计可将径向载荷与轴向载荷按固定角度分解，适配不同载荷占比的应用场景；双列结构的设计让轴承在承受偏载力矩时表现更稳定，避免单列结构在偏载下出现的应力集中问题，降低滚道与滚子的早期点蚀失效风险。在设计思路上，该轴承严格遵循圆锥滚子轴承的接触角匹配原则，两列滚子的接触角经过优化匹配，保证在额定载荷下两列滚动体的接触应力均匀分布，避免单列过载；保持架采用兜孔式结构对滚子进行等距分隔，防止滚动体在运转过程中出现相互摩擦、歪斜卡滞的问题，同时预留充足的润滑脂存储空间，保证运转过程中滚动体与滚道之间能形成稳定的润滑油膜，降低摩擦温升。外形尺寸与安装边界方面，该轴承的内圈内径、外圈外径、装配总高度均符合对应系列的通用安装尺寸规范，内圈与轴采用过盈配合、外圈与轴承座孔采用过渡或过盈配合的安装形式，安装时无需额外调整隔套尺寸即可获得合适的工作游隙，一体式外圈的设计让轴承座的加工难度更低，安装时可直接将轴承整体压入装配位，有效降低现场装配的复杂度，同时轴承的密封适配结构可根据应用场景搭配接触式或非接触式密封圈，阻挡外界粉尘、水汽进入轴承内部，适配多粉尘、潮湿的恶劣作业环境，保障轴系长期稳定运转。
