高精度机床主轴刀柄组件结构设计

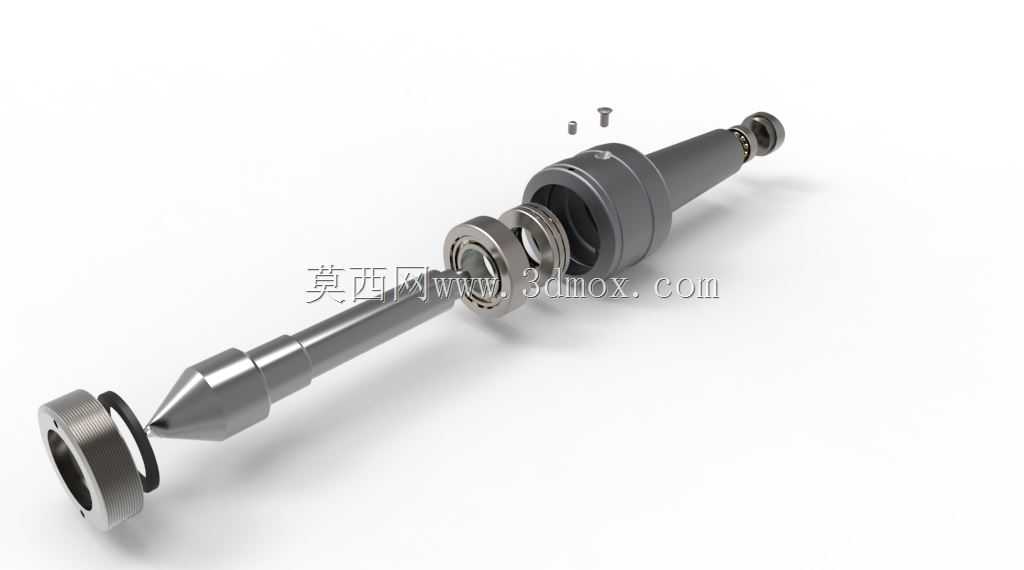

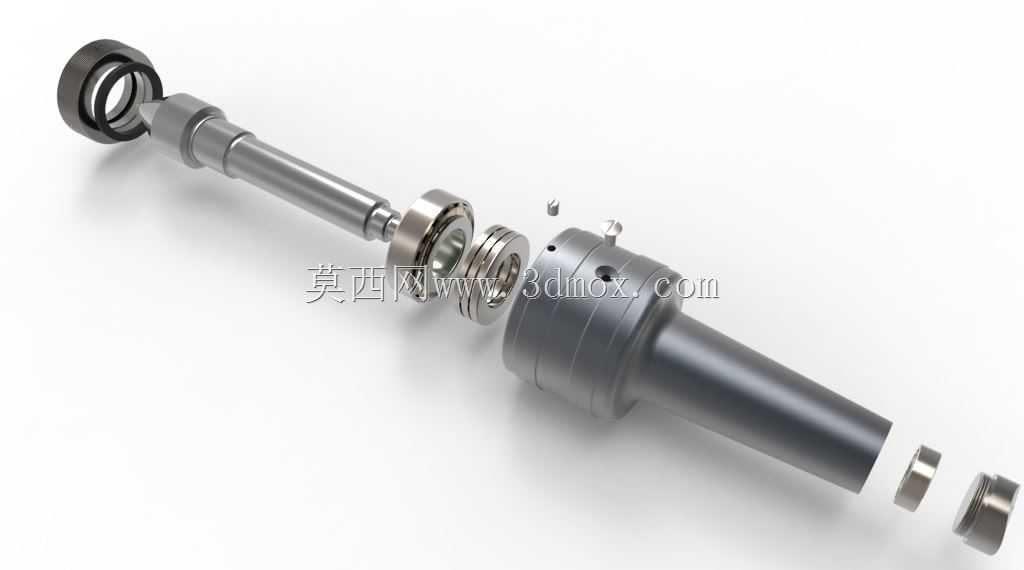

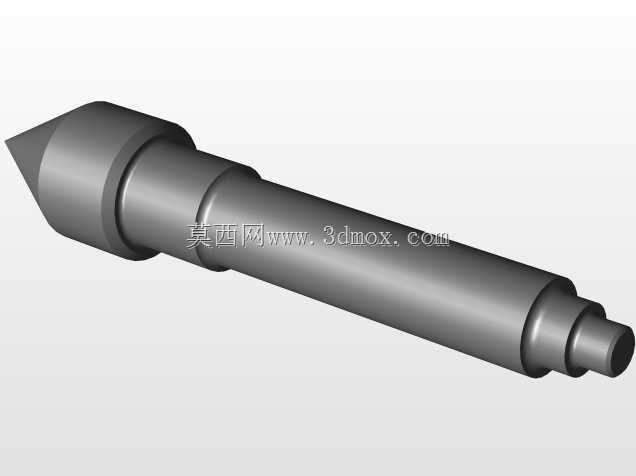

这款主轴刀柄组件是面向精密机加工场景打造的核心装夹连接件，主要应用于数控铣床、加工中心等金属切削设备的刀具装夹环节，承担着连接机床主轴与切削刀具、传递主轴扭矩与回转精度的核心作用，是保障精密加工过程稳定性与加工精度的关键部件。在实际生产场景中，这类组件广泛适配模具加工、精密零部件铣削、高精度孔加工等作业场景，能够在高速回转、持续切削负载的工况下保持稳定的装夹力，避免刀具出现窜动、偏摆问题，有效降低加工过程中的振刀风险，提升工件表面加工质量与尺寸一致性。从功能特性来看，该组件采用分体式装配结构设计，包含锥柄定位主体、锁紧螺母、弹性夹套、轴向定位套、连接芯轴等多个细分零件，各零件之间采用精密配合公差设计，锥柄部分严格遵循标准机床主轴接口规格，能够实现与主轴锥孔的完全贴合定位，保证回转过程中的同轴度误差控制在极小范围内；锁紧结构采用螺旋压紧方式，通过螺母旋合产生的轴向推力推动弹性夹套均匀收缩，可实现对不同直径柄部刀具的稳定夹持，夹持力均匀分布在刀具柄部圆周方向，既能够保证大切削量下的刀具不打滑，又能避免局部夹紧力过大损伤刀具柄部。在设计思路上，这款组件充分考虑了高速加工场景下的动平衡需求，所有回转类零件均做了对称结构优化，去除了不必要的凸起与偏心结构，减少高速回转时的离心力振动；同时在密封与防尘结构上做了针对性设计，能够阻挡加工过程中产生的金属切屑、切削液进入组件内部配合面，延长零件配合精度的保持周期，降低日常维护的频次。从安装边界与尺寸适配来看，该组件的锥柄部分按照通用机床主轴接口尺寸设计，安装时仅需将锥柄表面清洁后推入主轴锥孔，通过主轴内部的拉钉拉紧结构即可完成固定，不需要额外的复杂调整；整体轴向长度与径向最大直径均匹配常规加工中心的刀库换刀空间要求，能够适配自动换刀流程，不会出现换刀干涉问题；前端夹套的夹持范围覆盖常用的铣刀、钻头、铰刀等切削刀具柄部尺寸，可满足多数常规精密加工的刀具装夹需求，组件各拆分零件之间的配合面均做了硬化处理与精密磨削，耐磨性能优异，能够在长期反复装夹、高速回转的使用场景下保持稳定的精度表现。
