卡特彼勒设备用花键传动轴结构设计

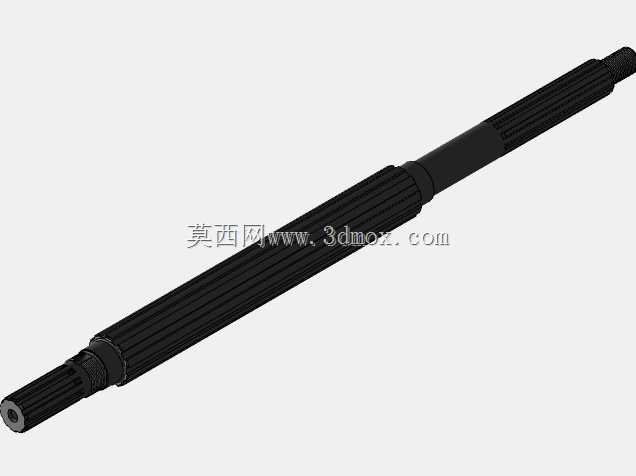

这款花键轴是重型履带式拖拉机传动系统中的核心传力部件，主要承担变速箱输出端与终传动机构之间的动力传递任务，在整机动力传输链路中起到扭矩传导、旋转运动输出的关键作用，能够适配大马力履带拖拉机在泥泞、坡地、重载牵引等复杂作业工况下的高负荷传动需求，可承受作业过程中频繁的扭矩波动与冲击载荷，保障动力传递的稳定性与可靠性。

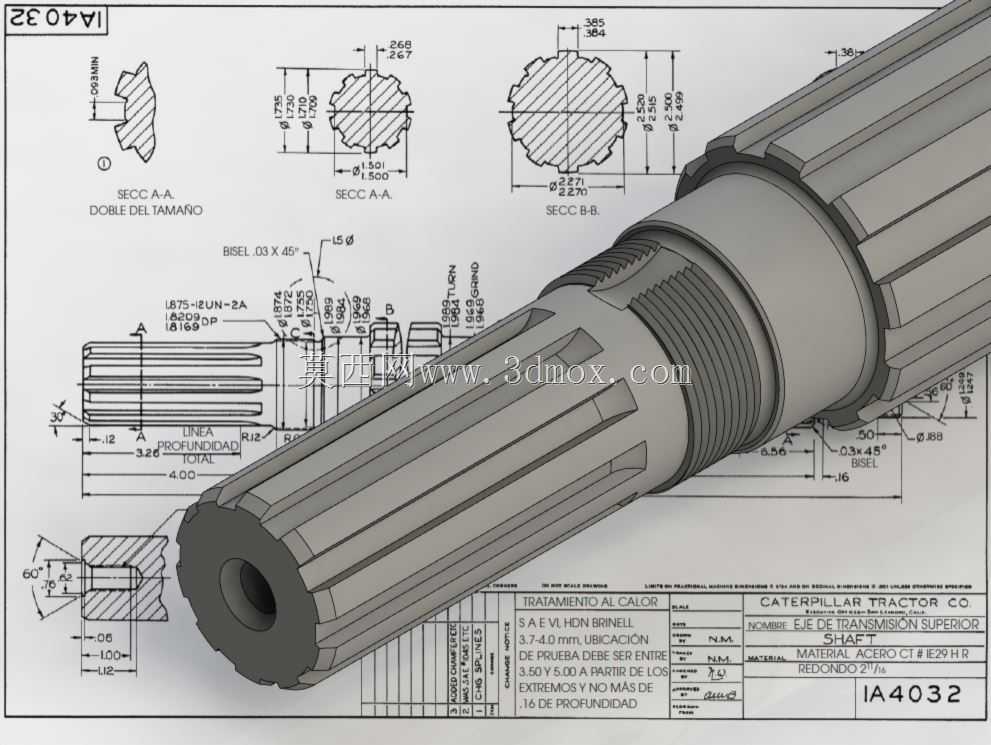

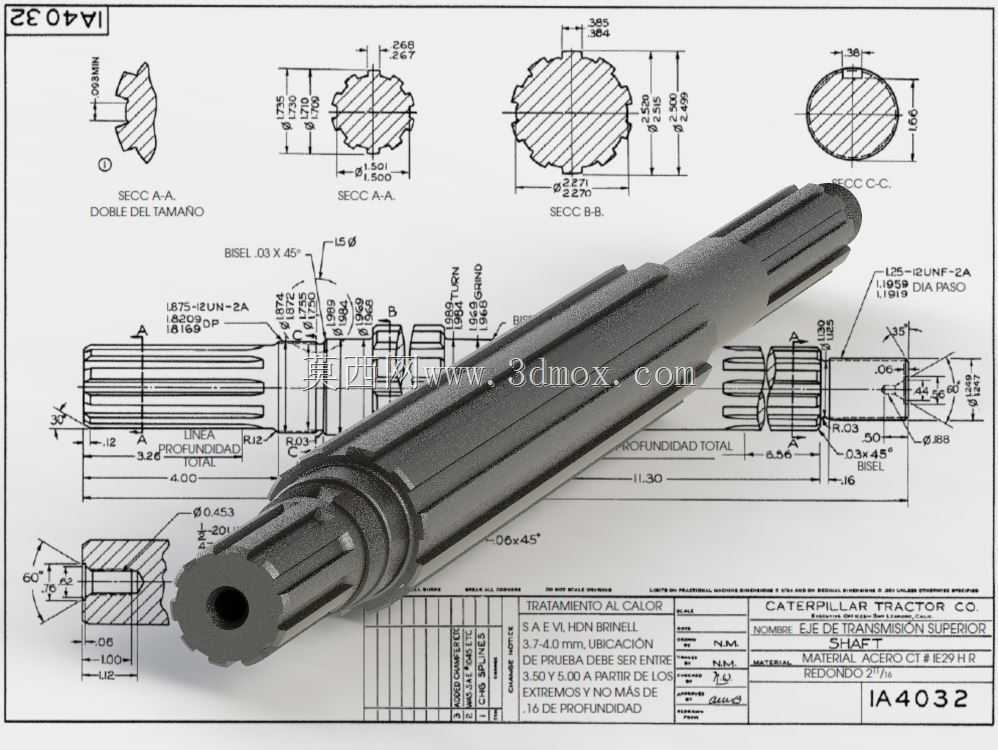

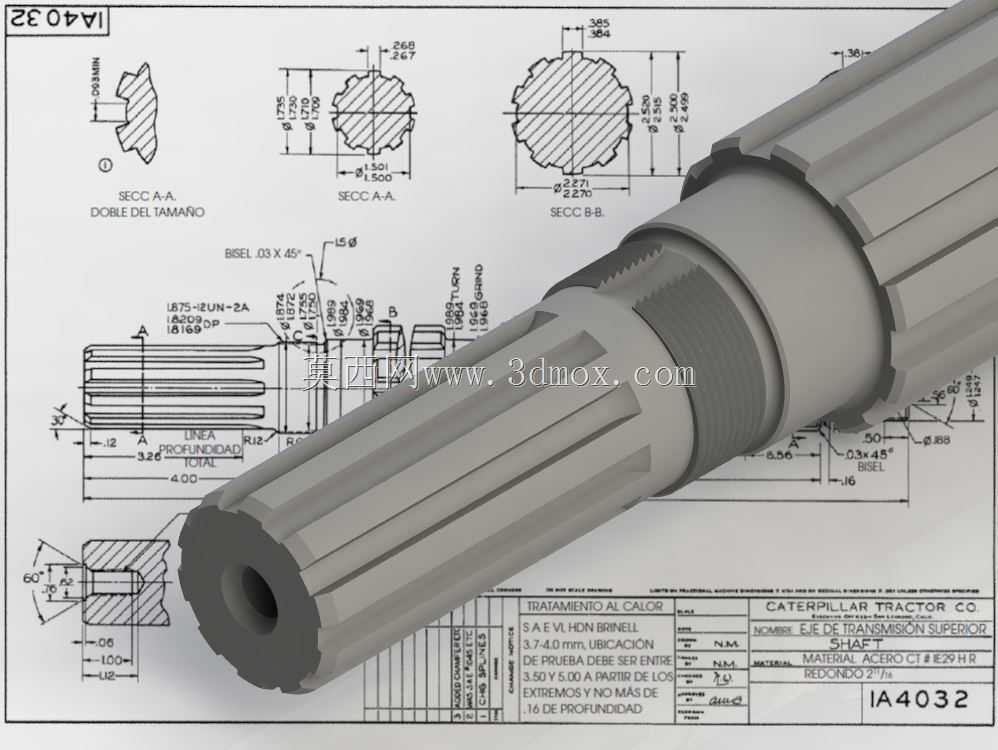

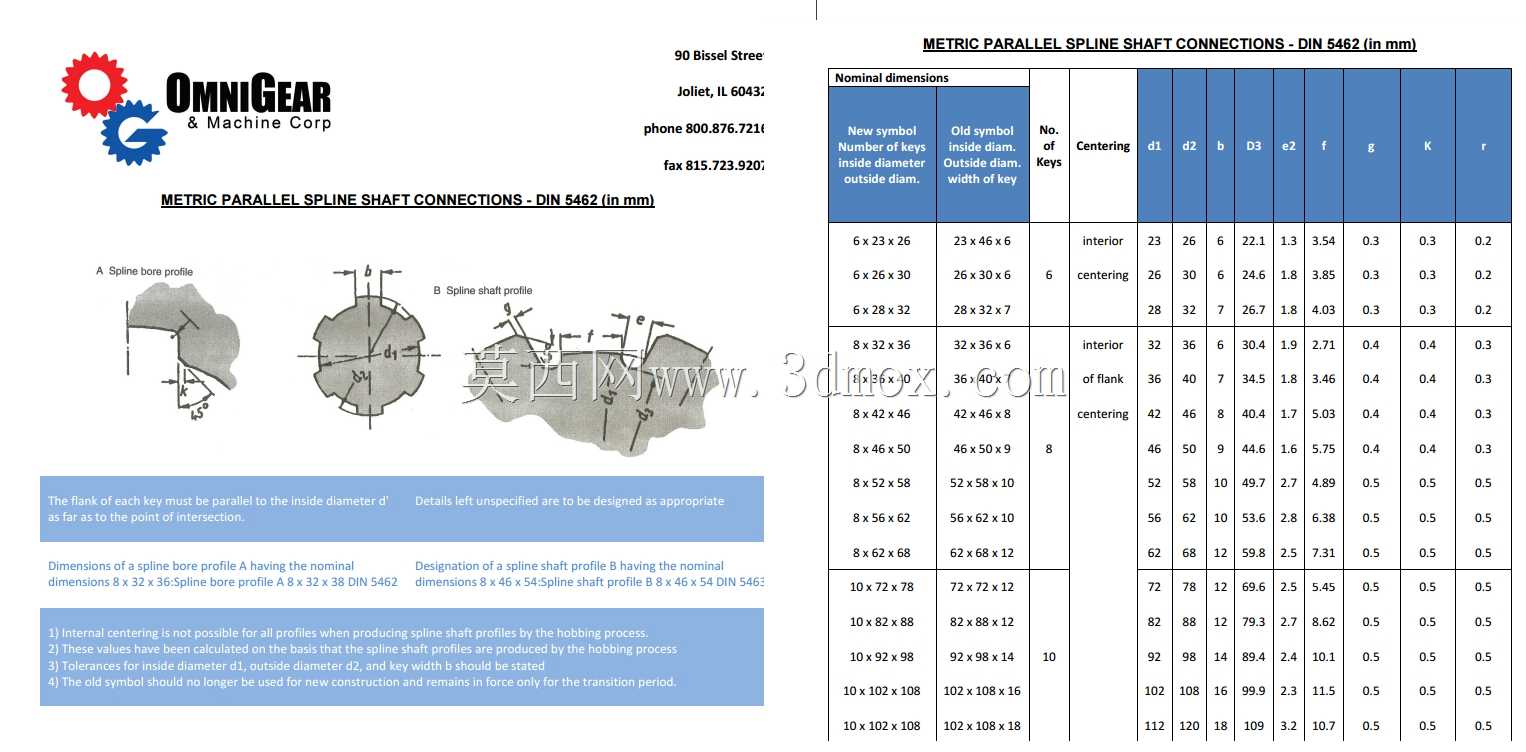

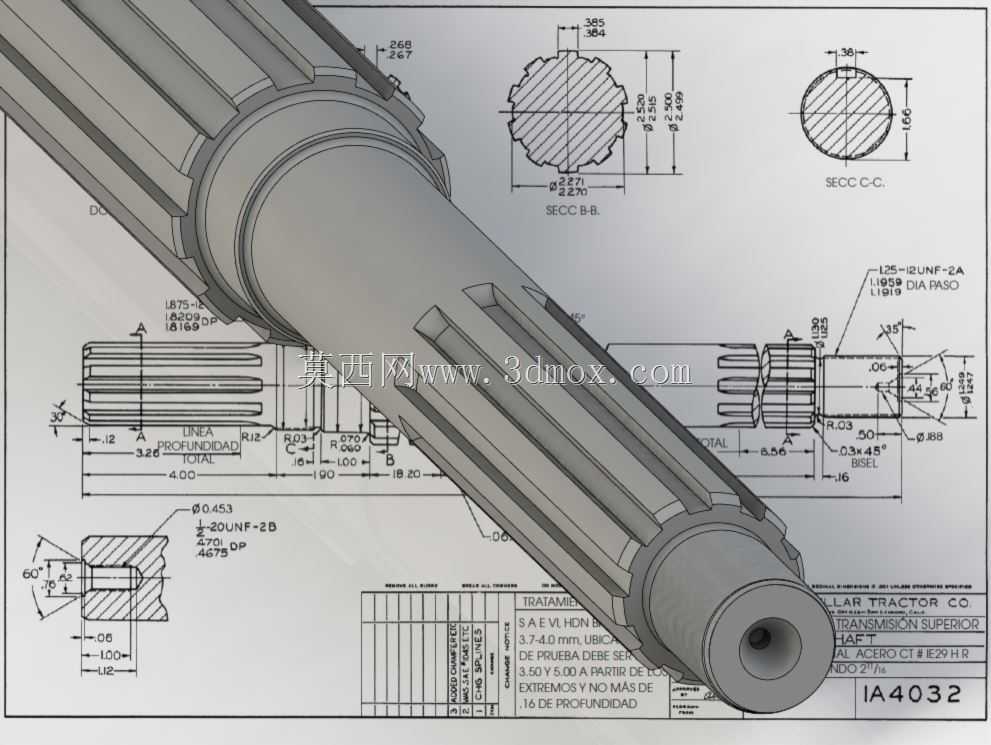

从功能特性来看，该轴采用多齿渐开线花键作为动力接合结构，相比普通平键连接，花键结构的齿面接触面积更大，齿根应力集中系数更低，单位长度可承载的扭矩更高，同时具备优秀的对中精度，能够保证传动过程中轴与配合轮毂的同轴度，减少高速旋转时的径向跳动，降低传动过程中的振动与噪音。轴身设置有螺纹连接段，用于配套锁紧螺母实现轴承、齿轮等配套零件的轴向定位，轴端设计有中心通孔，既可以降低轴件自身重量，减少旋转惯量，也可作为润滑油路通道，为配合的花键副、轴承部位提供润滑介质通路，延长部件使用寿命。

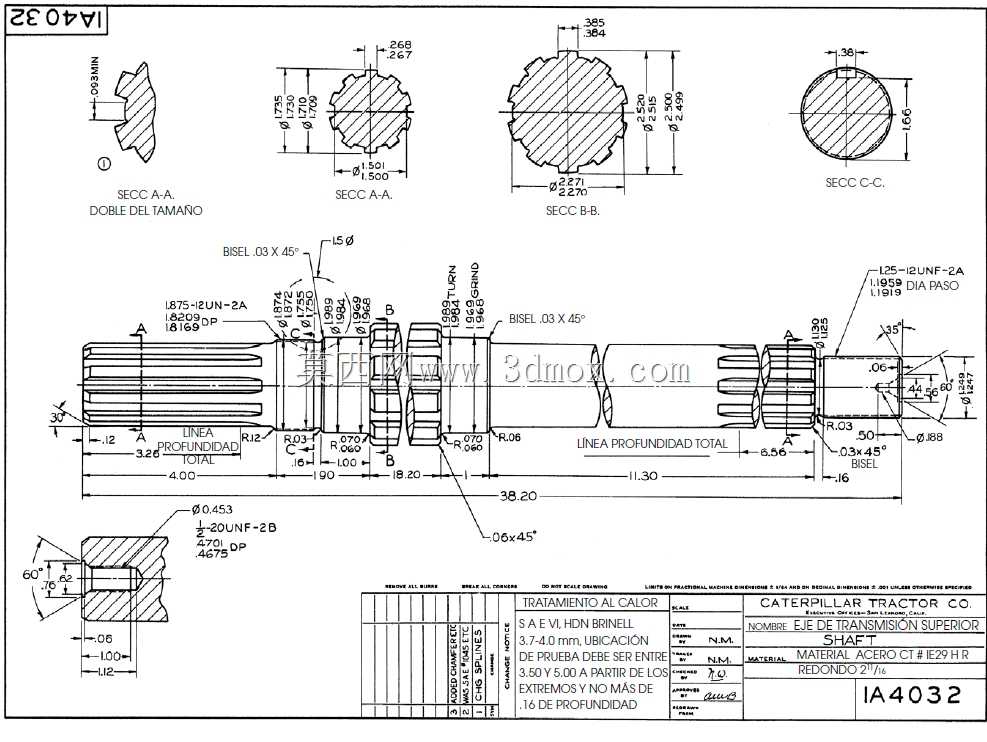

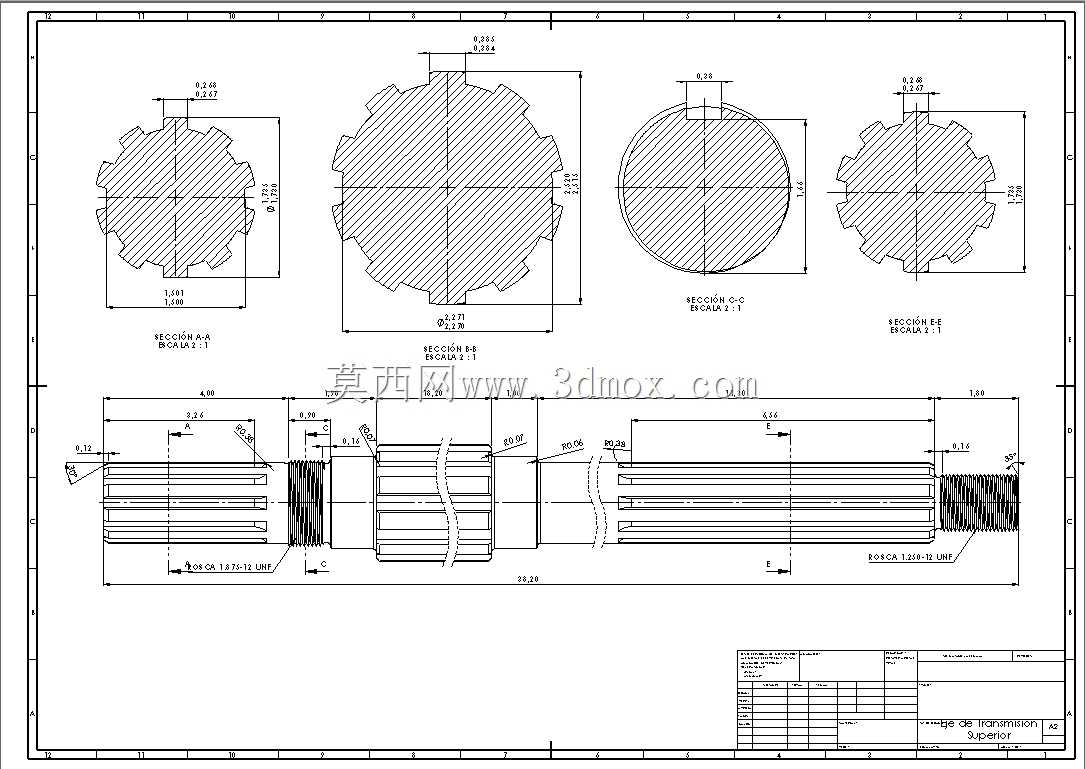

在设计思路上，该轴充分结合重型拖拉机的作业载荷特性，对花键齿部进行了齿向修形处理，可补偿轴受载后的弯曲变形与安装误差，避免齿端偏载导致的局部磨损加剧；轴身各段直径采用阶梯式过渡设计，过渡位置设置合理的卸荷圆角，减少应力集中风险，提升轴件的抗疲劳强度。轴的各段配合尺寸严格匹配对应安装位的边界要求，花键参数、螺纹规格、轴承安装位的轴径公差均按照重型传动部件的配合精度设计，既保证零件装配时的互换性，也能确保配合面的连接刚度，避免长期作业后出现配合松旷的问题。

在实际应用场景中，该轴安装于拖拉机变速箱后部的动力输出腔体内，一端通过花键与变速箱输出档位齿轮接合，另一端与终传动的主动轮毂连接，将发动机经变速箱变速后的扭矩传递至行走驱动轮，在拖拉机进行耕地、推土、重载牵引等作业时，能够稳定传递大扭矩，即使在瞬时冲击载荷下也能保证传动连接不失效，是重型履带拖拉机传动系统中保障动力可靠输出的关键轴类零件。
