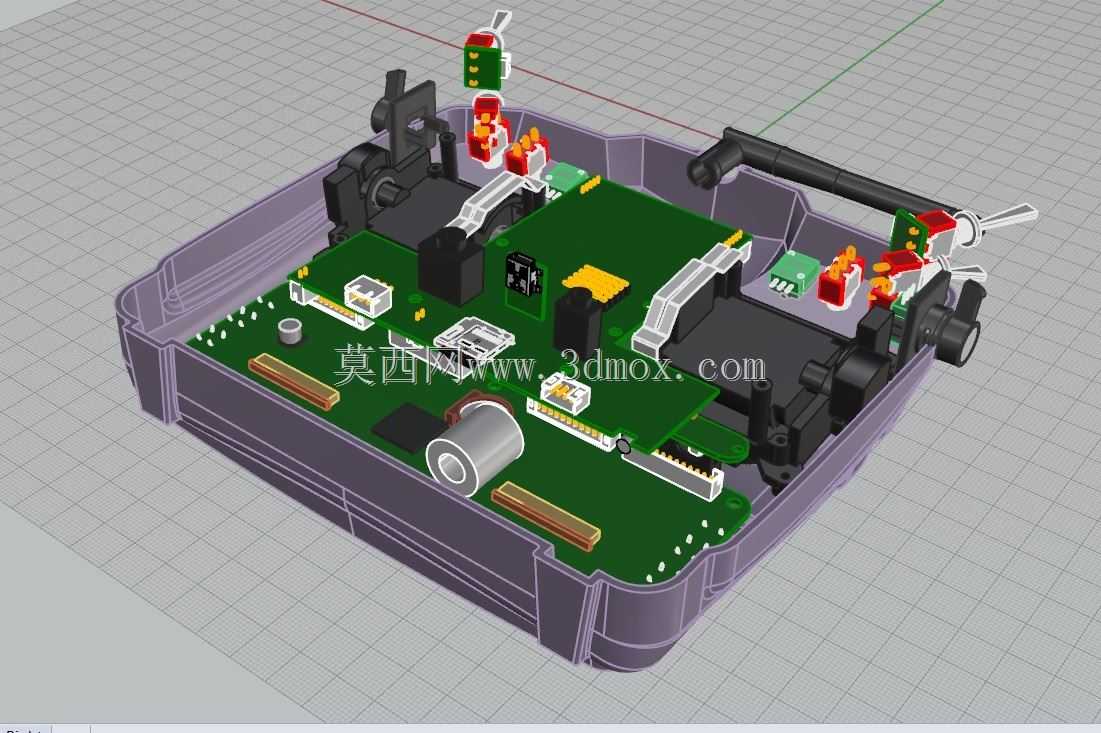

航模遥控器内部电路板及组件结构

该模型呈现的是航模遥控发射设备的内部核心组件结构，这类组件广泛应用于航空模型、无人机操控、特种小型遥控作业设备的信号发射端，是遥控指令传输的核心载体，承担着操作者操控指令的采集、编码、信号发射全流程功能，直接决定遥控操作的响应精度、信号稳定性与操控可靠性。从实际应用场景来看，这类内部组件需要适配户外复杂作业环境，既要满足手持操控设备的紧凑安装空间要求，也要兼顾长时间握持使用的散热、抗干扰需求，同时要适配多通道摇杆、拨杆开关、功能按键的布局排布，确保操作者在快速操控过程中能够顺畅触发各类指令，不会出现组件干涉、按键卡滞的问题。从产品功能特性来看，模型完整还原了内部主控电路板、多轴操控摇杆组件、拨档开关、接口连接件、屏蔽结构件与外壳安装基座的装配关系，电路板上预留了各类电子元件的焊接点位，包含信号处理模块、电源管理模块、射频发射模块的安装区域，不同功能的开关与摇杆通过引脚与电路板实现电性连接，外围的塑料结构件既承担电路板的固定支撑作用，也为后续上壳装配预留了精准的对位卡扣与安装柱位，确保上下壳合拢后所有操控元件能够精准对应外壳上的开孔位置。从设计思路来看，整体布局遵循手持遥控设备的人机工程逻辑，将高频操作的摇杆组件布置在操作者手指自然覆盖的核心区域，功能拨杆与开关沿电路板边缘排布，既缩短了操控行程，也避免不同元件之间的信号干扰，电源接口与外接调试接口布置在壳体侧方对应的位置，方便日常充电与参数调试操作，内部的走线空间做了预留避让，避免装配过程中线缆挤压电路板元件造成短路隐患。从外形尺寸与安装边界来看，整体组件完全适配手持遥控设备的外壳内腔，所有元件的高度均控制在上壳与底壳的合模间隙范围内，最高的摇杆组件高度刚好匹配外壳上的摇杆开孔深度，侧边开关的伸出长度适配外壳按键帽的安装行程，电路板的固定孔位与底壳的支撑柱完全对位，不需要额外做结构修改即可完成整机组装，装配后各元件之间留有均匀的散热间隙，长时间高频操作时不会出现热量堆积导致的元件性能漂移问题，万向节结构做了适配性简化，在保证操控行程精度的前提下缩小了占用空间，小尺寸元件的排布做了集中优化，充分利用电路板的边角空间，在有限的内腔尺寸里实现了多通道遥控的全部功能搭载。
