卧式空气储气气压罐结构设计

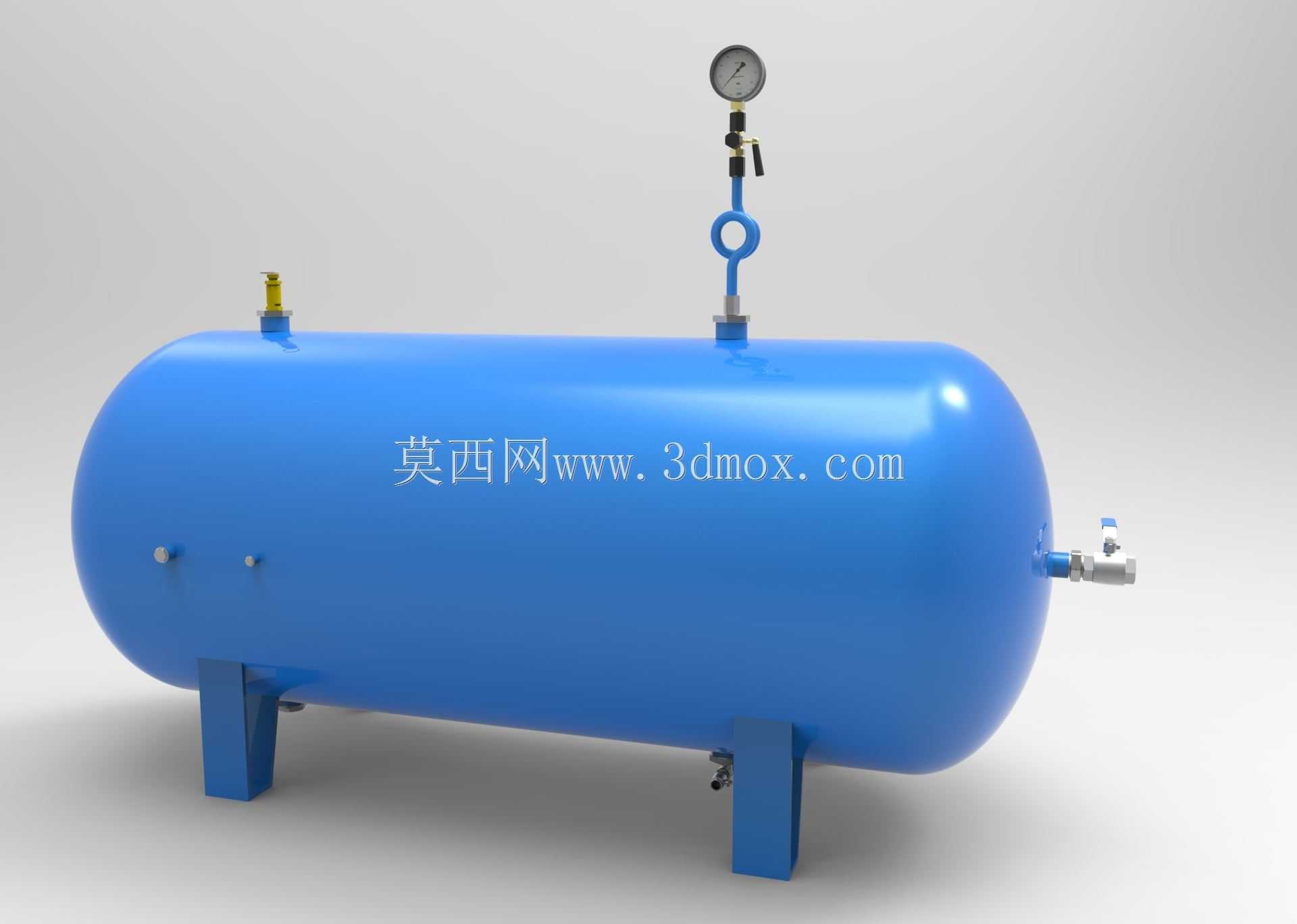

这款卧式气压罐主要面向工业气动系统、小型集中供气场景、车间气动工具配套以及民用供水稳压场景设计，作为压缩空气系统的核心缓冲储能部件，它能够有效抵消空气压缩机间歇启停带来的管路压力波动，稳定整个气路的工作压力，同时可以沉淀压缩空气中夹带的部分冷凝水，减少下游气动元件受到的水汽冲击与压力脉冲损伤，延长气动阀门、气缸、气动工具等终端设备的使用寿命。在实际应用中，这类卧式气压罐常配套小型活塞式空压机、螺杆式空压机使用，也可作为独立稳压单元接入已建成的供气管网，在汽修门店、小型加工车间、实验室气路、家装供水增压系统中都能见到这类设备的身影，相比立式罐体，卧式结构的重心更低，放置时的稳定性更强，对安装地面的承重均匀度要求更低，适合在层高有限、地面空间相对宽裕的场所布设。从功能设计来看，罐体顶部设置了压力表安装接口，能够实时显示罐内的实时压力，配套的截止阀可方便运维人员在不停机的状态下完成压力表校验、排气泄压等操作；罐体端部设置了进出气接口，可直接对接供气管路，底部设置了排污阀接口，能够定期排出罐底沉积的冷凝水与杂质，避免罐体内壁长期接触积液产生锈蚀；顶部的吊环结构则是为了方便设备吊装移位，在安装就位时无需额外焊接吊点，降低现场安装的施工难度。设计过程中，罐体主体采用标准椭圆封头拼接圆柱形筒体的经典压力容器结构，这种结构能够让罐壁承受的内应力分布更均匀，在相同壁厚、相同容积的前提下拥有更高的承压能力，配套的两个鞍式支座完全贴合筒体下部的弧度，能够将罐体的重量均匀传递到安装基础上，避免局部应力集中导致的罐体变形。在安装边界方面，这款卧式罐体的轴向长度大于径向直径，布设时需要在罐体两端预留足够的管路连接与操作空间，顶部的压力表、阀门位置需要预留运维操作的伸手空间，底部排污阀位置需要预留积水排放的操作间隙，安装时需要保证鞍式支座的水平度，避免罐体倾斜导致积液无法顺利从排污口排出，同时罐体与周边墙面、其他设备之间需要留出足够的散热间隙，避免长期高温环境影响罐体密封件的使用寿命。
