径向凸轮机械结构设计图纸

径向凸轮是机械传动系统中极为经典的从动件控制构件，这类构件广泛应用在各类需要实现周期性往复直线运动、间歇摆动动作的工业设备场景中，小到轻工纺织机械的送料机构、印刷设备的进纸抬升结构，大到自动化生产线的工位切换机构、内燃机的气门控制组件，都能看到径向凸轮的应用身影，其核心作用是将自身的连续回转运动，直接转化为从动件预设规律的直线往复动作，无需额外搭配复杂的传动转换结构，就能实现精准的时序动作控制，在紧凑安装空间的设备设计中具备极高的应用价值。

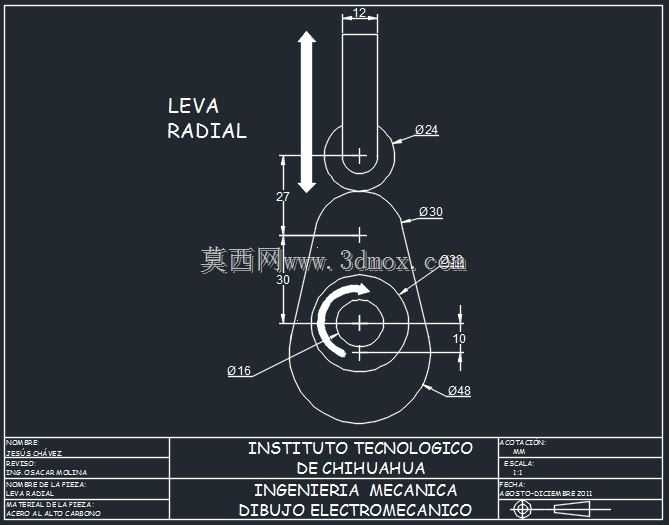

这款径向凸轮采用典型的盘形轮廓设计，整体结构围绕中心回转基准展开，中心设置直径16mm的基准安装孔，用于和设备的驱动转轴配合固定，保证凸轮回转过程的同轴度，避免运转过程中出现轮廓偏磨、从动件动作行程偏差的问题。凸轮主体最大外轮廓直径为48mm，轮廓曲线按照从动件的运动规律做平滑过渡设计，其中近休止段、推程段、远休止段、回程段的曲线衔接顺滑，能够保证从动件在运动过程中无刚性冲击，运转过程平稳低噪，适配中低转速的传动工况。凸轮上部设置铰接联动结构，铰接位的外圆直径为24mm，用于连接从动摆杆组件，铰接位上方延伸出宽度12mm的连接臂，用于和从动执行构件做刚性连接；从中心安装孔到上部铰接位的中心距为30mm，铰接位中心到连接臂顶端的垂直距离为27mm，下部轮廓上设置的直径10mm定位凸台，用于安装过程中的周向定位，保证凸轮安装时的初始相位角符合设计要求，避免装配错位导致的动作时序错乱。

在设计思路上，这款径向凸轮优先考虑了加工便利性与运转可靠性，所有轮廓转角均做了圆弧过渡处理，既能够降低铣削加工过程中的刀具损耗，也能有效减少凸轮轮廓与从动件接触位置的应力集中，延长构件的使用寿命。安装边界上，这款凸轮整体外轮廓的最大回转半径不超过30mm，适配安装空间紧凑的小型自动化设备，安装时仅需保证中心孔与驱动轴的过盈配合精度，同时校准周向定位凸台的初始相位，即可完成装配，调试过程中可通过微调凸轮的周向安装角度，小幅调整从动件的动作起始时机，适配不同设备的动作时序匹配需求。在实际使用中，这类径向凸轮搭配平底或者滚子从动件时，接触应力分布均匀，磨损速率低，长期运转下的行程精度保持性好，能够在无频繁维护的工况下长期稳定运行，为设备的周期性动作提供可靠的传动保障。
