5x20规格保险丝配套夹持固定夹结构

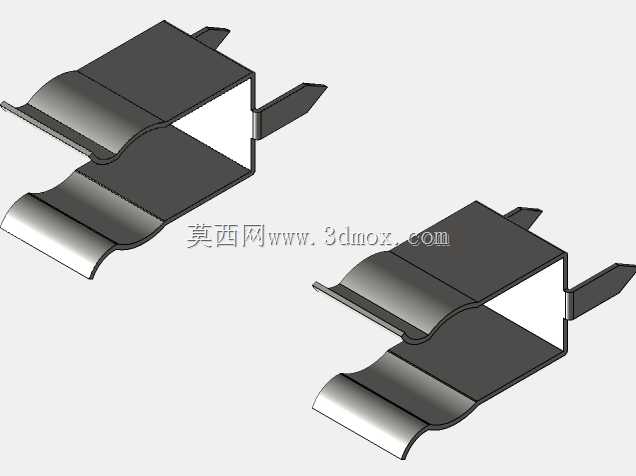

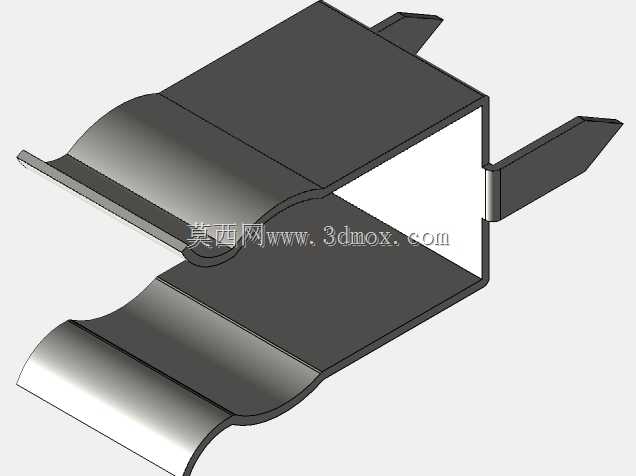

这款5x20规格保险丝配套的夹持固定夹，是低压配电、电子设备电路保护回路中不可或缺的接触导电连接件，广泛应用于工控电源板、家用小电器主控板、仪器仪表供电模块、车载低压电路保护座等场景中，核心作用是为圆筒形保险丝提供稳定的夹持定位与可靠的导电通路，在电路出现过载、短路故障时保障保险丝能够顺利熔断切断回路，避免故障扩大烧毁后端元器件。从实际使用场景来看，这类保险丝夹大多直接焊接在PCB电路板上，或是卡装在绝缘保险丝座的卡槽内，需要兼顾接触可靠性、插拔顺畅度与长期使用的抗疲劳性能，避免因夹持松动导致接触电阻过大、异常发热，或是夹持过紧造成保险丝插拔困难、更换维护不便的问题。在功能特性设计上，这款夹体采用弹性金属板材冲压弯折成型，整体为对称式抱合结构，中部的弧形凹陷区域完全匹配5mm直径的圆筒形保险丝外壁，能够与保险丝金属端帽形成足够的接触面积，降低接触电阻减少工作发热；两侧延伸出的焊脚为平直带定位凸点的结构，既可以在波峰焊过程中精准卡在PCB的对应安装孔位上，也能保障焊锡浸润后形成足够的连接强度，避免长期受震动出现焊脚松脱的问题；夹体两侧的弹性悬臂经过弧度优化，在保险丝插入时能够顺畅张开，到位后依靠金属自身的弹性回弹力牢牢抱紧保险丝端帽，即使设备在运输、运行过程中产生持续振动，也不会出现保险丝移位、接触不良的情况。从设计思路层面，这款夹体在冲压成型时特意对接触弧面做了光滑无毛刺处理，避免刮伤保险丝的金属端帽造成接触不良，同时对弹性弯折区域做了应力释放结构处理，经过多次插拔后依然能够保持足够的夹持力，不会出现金属疲劳导致的夹持力衰减问题。在外形尺寸与安装边界上，这款夹体完全适配长度20mm、直径5mm的标准圆筒形保险丝，夹体自身的安装孔距、焊脚长度都匹配常规PCB板的布线间距，安装后不会与周边的电容、电阻等元器件产生空间干涉，夹体的整体高度控制在合理范围内，不会突出保险丝座的绝缘护罩高度，既能够满足自动化贴片焊接的尺寸要求，也方便后期人工更换保险丝时的操作，不需要额外借助工具就可以顺利完成保险丝的插拔更换。同时夹体的导电性能经过优化，能够承载对应规格保险丝的额定工作电流，在满负载工作状态下的温升控制在安全范围内，不会因为自身发热影响周边元器件的正常工作。
