贴片式无源晶振电子元件三维结构

　　在消费电子主板、工业控制板卡、通讯模块的PCB布局阶段，工程师最先锁定的往往是时钟源周边的安装空间，这类表面贴装晶体的占位直接决定了周边走线、阻焊开窗与钢网开口的边界。做结构建模时不能只画一个示意方块，要把金属封装外壳的圆角、两端焊端的伸出长度、顶面丝印的凹陷区域全部还原，否则贴片厂做DFM检查时会出现焊盘与元件本体不匹配的问题，回流焊后容易出现立碑、偏移。从实际板级应用来看，这类元件承担着为MCU、射频芯片、接口芯片提供基准时钟的作用，其外形属于卧式贴片封装，长轴方向平行于PCB板面，底部无额外凸起引脚，两个电极从封装两端侧向引出，焊盘设计需要落在元件本体外侧，不能压到封装底部的黑色绝缘基座。建模过程中要区分两种材质区域：

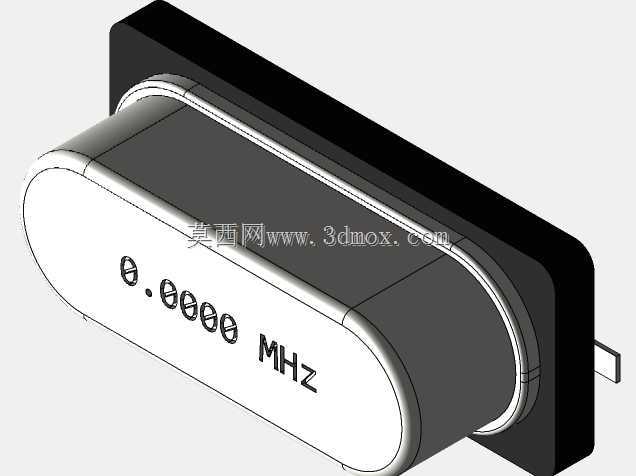

　　银白色金属上盖用于密封内部石英晶片，边缘有一圈冲压成型的折边，折边与黑色基座之间存在细微的装配台阶；黑色基座为耐高温绝缘材质，承担固定晶片与电极绝缘的作用，两端焊端表面做了可焊性镀层，建模时要给焊端留出与PCB焊膏接触的平面。很多新手在布局时容易忽略元件下方的禁布区，这类晶振正下方不建议走高频信号线，也不能放置过孔，三维模型里要把本体的投影轮廓准确表达，方便结构工程师核对外壳与屏蔽罩、相邻连接器之间的安全间隙。如果设备内部有金属屏蔽罩，晶振顶面到屏蔽罩内壁的距离要预留至少0.3mm以上，避免组装时屏蔽罩压碰元件顶面造成内部晶片损伤。从安装边界来看，元件的总高度属于低矮型贴片规格，适合用在厚度受限的便携设备里，比如蓝牙耳机、

　　便携采集终端、超薄工控板，不需要在外壳上做额外的避让凸包。焊端的宽度与厚度要按照实际贴片工艺的公差带建模，既不能把焊端做的过宽导致相邻焊盘间距不足，也不能做的过窄让钢网开片无法对齐。丝印区域位于金属上盖表面，内容包含标称频率参数，建模时把丝印做成贴合弧面的贴图效果，能更真实还原成品元件的外观，在做整机装配演示、PCB组装动画时可以直接调用，不需要后期再叠加文字。这类元件的建模思路核心是服务于板级协同：硬件工程师看模型确认封装占用，工艺工程师看模型确认吸嘴取料的接触面，结构工程师看模型确认整机内部的堆叠间隙，三者的需求都要在模型细节里覆盖到，不能只做外观示意。比如金属上盖的圆角半径如果画错，

　　会导致相邻0402阻容元件的摆放距离不符合安规要求；焊端的伸出长度如果偏差过大，会让回流焊的熔融焊锡无法形成可靠的焊点弯月面。日常选型时，这类无源晶振不需要额外供电，依靠外接起振电容就能工作，在低功耗物联网终端里应用非常广泛，三维模型准确还原其外形后，就能在设计阶段提前规避所有装配干涉问题，减少打样后的改版次数。
