鸥翼引脚贴片式传感元件结构造型

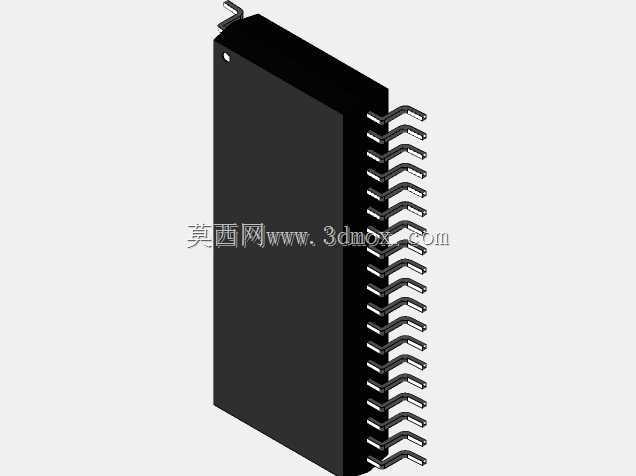

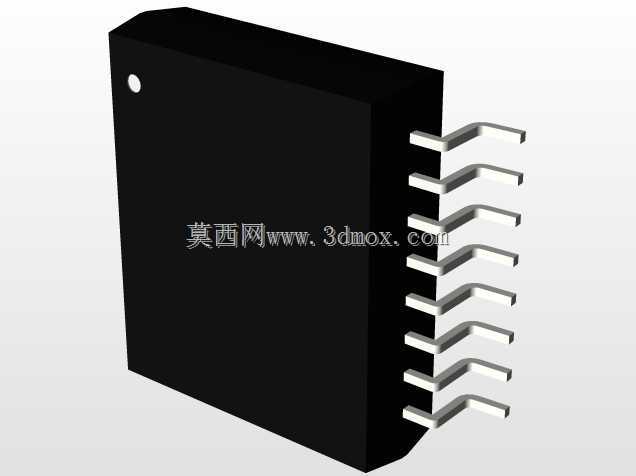

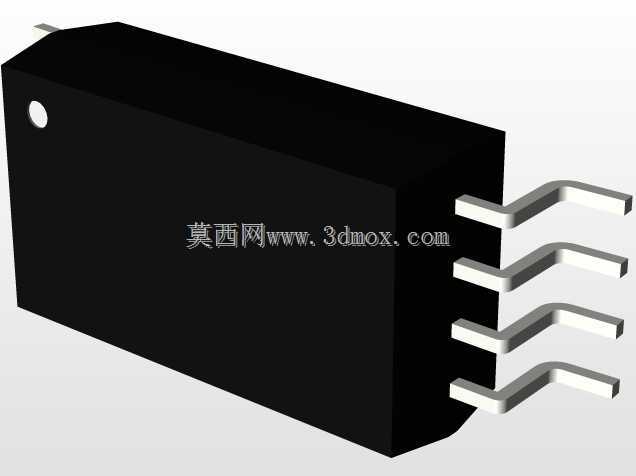

　　这款贴片式传感元件采用单侧密集鸥翼引脚排布，主体为规整长方体塑封结构，引脚沿长边单侧依次排列，每根引脚都经过两次弯折成型，先从封装侧面水平伸出，再向下弯折形成贴装段，末端做小幅外展处理，这种引脚形态是表面贴装工艺里非常成熟的结构形式，在回流焊过程中，引脚的弯折段可以适度吸收PCB基材与元件本体之间的热膨胀差，减少焊点承受的剪切应力，降低长期温变循环下焊点开裂的概率。

　　从实际板级布局来看，这类单侧引脚封装的元件，在PCB上占用的横向宽度远小于双侧引脚的同规格器件，布线时所有信号走线都可以从元件单侧引出，不需要在元件下方或两侧预留过孔扇出空间，特别适合排布在板卡边缘、接插件侧边这类空间局促的区域。建模时引脚的间距严格按照常规表面贴装器件的标准间距设置，每根引脚的截面厚度、弯折圆角都还原了量产器件的实际尺寸，贴装段的平面度也做了对应约束，导入PCB装配环境后，可以直接校验元件与焊盘的对位精度，也能模拟回流焊后引脚与焊盘的浸润接触范围。

　　元件本体的塑封外壳做了哑光黑的质感处理，边角处保留了微小的脱模圆角，没有尖锐的直角棱边，既符合塑封工艺的脱模要求，也能避免组装过程中棱边剐蹭周边元件或操作人员。本体顶面预留了标识印刷区域，可用于标注型号、引脚序号、极性标记等生产识别信息，其中一角设置的小圆点作为引脚1的定位标记，和行业通用的贴片元件定位规则一致，SMT产线的视觉识别系统可以直接抓取该标记完成元件角度校正，不需要额外增设定制化识别特征。

　　在结构适配层面，该元件的整体高度控制在常规薄型贴装器件的范围内，不会对上方的壳体装配、散热风道预留造成干涉。引脚的伸出长度经过匹配设计，既保证焊盘有足够的着锡面积，又不会因为引脚过长导致相邻引脚在印刷锡膏过量时发生桥连短路。这类传感元件常被集成在工业控制板卡、便携检测设备、消费电子的感知模块中，用于采集位置、接近、液位或简易触觉信号，建模时还原的所有结构细节，都可以直接用于板卡的堆叠干涉检查、焊接工装的定位槽设计，以及整机装配过程中的公差模拟，帮助结构工程师在开模和试产前提前发现引脚与周边器件间距不足、本体与壳体间隙过小等问题，减少后续打样迭代的次数。
