直插式四位拨码开关PCB封装结构

　　在工控板卡、仪器仪表、通信模块和小型嵌入式设备中，这类四位直插拨码开关常被放在板边或调试区，用于设定站号、波特率、工作模式或功能使能。相比软件配置，硬件拨码的优势在于上电前即可确定状态，调试、维护和批量烧录时不需要额外连接上位机，也能避免程序丢失后配置错乱。

　　该模型按0.1英寸引脚间距建立，四个拨柄沿长度方向并列布置，底部引脚穿过PCB焊盘后波峰焊或手工焊接。建模时先确定绝缘本体的长宽高，再按2.54mm网格排布直插引脚，保证每路开关的两个触点与封装焊盘一一对应；侧面预留的定位凸台可在贴装或插件时辅助识别方向，防止反向插入。拨柄顶面做了防滑平面，手指或镊子推动时能明确感受到档位切换，相邻拨柄之间留出足够间隙，避免一次拨动两个位置。

　　从安装边界看，设计PCB时需要同时考虑本体占地、焊盘孔位和拨柄上方操作空间。焊盘孔径不宜过大，否则焊接后容易出现歪斜；本体下方可保留轻微阻焊缺口，便于清洗助焊剂。板内布局应远离高压、强干扰和高温器件，靠近外壳开孔或调试接口更佳，这样设备开盖后就能直接修改状态。若面板上需要标注开关含义，可在丝印层按位号打印1至4，并在旁边注明ON方向。

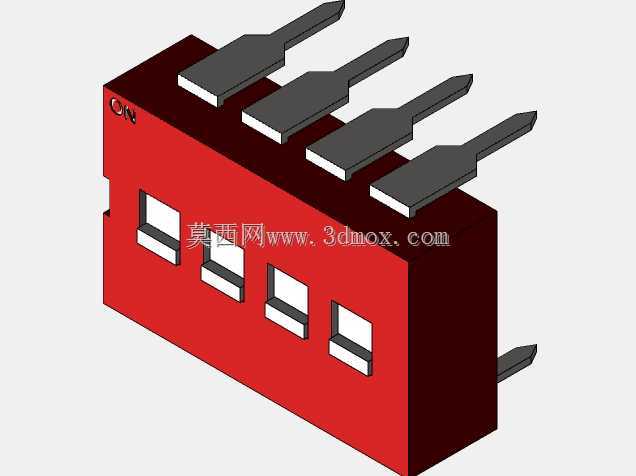

　　结构细节上，红色绝缘外壳承担定位和防护作用，内部滑动触点通过拨柄位置实现通断。三维建模需还原外壳壁厚、端部引脚伸出长度和拨柄抬起高度，这些尺寸直接影响干涉检查：外壳过宽会挤占周边电阻电容，拨柄过高则可能触碰外壳或灌胶层。对于需要做整机装配仿真的项目，该模型可直接放入PCB装配中，核对开关与壳体、线槽、固定柱之间的距离。

　　选型时除位数外，还要关注额定电流、接触电阻和操作寿命，但在结构设计阶段，最关键的是封装一致性和操作可达性。该模型把可见外形与插装基准统一表达，既能用于原理图封装校核，也能用于PCB三维布局预览，帮助工程师在打样前发现引脚错位、空间不足和方向标识不清等问题。
