AT89C52微控制器PLCC44封装结构

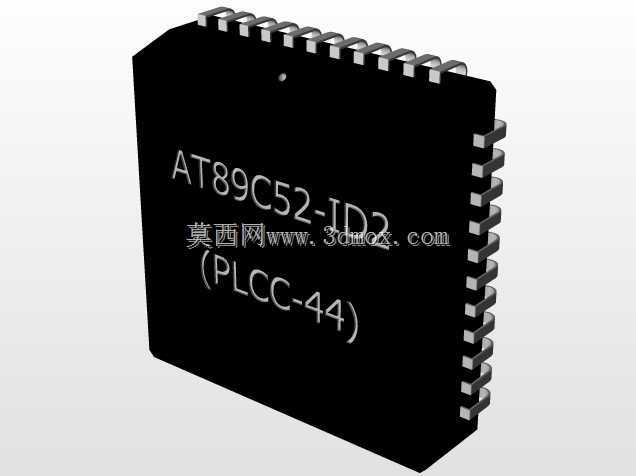

　　PLCC44是带AT89C52标识的微控制器封装件，在工业控制板、仪器仪表主板、小型嵌入式设备中大量使用。该封装采用四边出脚的J形引线结构，引脚沿封装本体四个侧边均匀排布，共44个连接端，引线向内弯折后贴装于PCB焊盘，相比直插DIP封装占用板面更小，且具备较好的共面性与抗振能力。

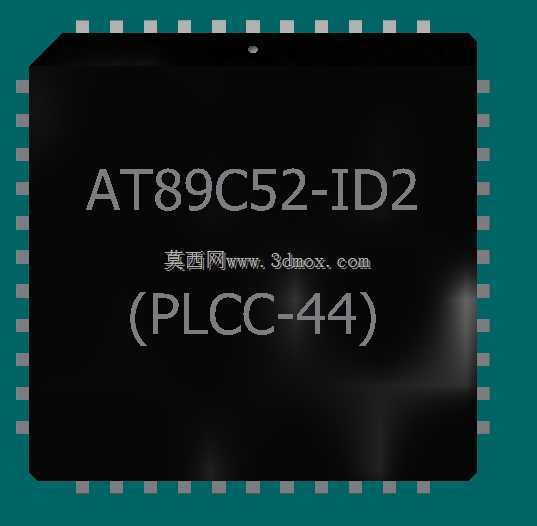

　　建模时先确定塑封本体的主体轮廓，再处理四角的微小倒角与顶面的定位圆点。顶面圆点对应引脚1的方位，在PCB布局和实物焊接中用于识别安装方向，若方向错位会导致芯片无法正常工作甚至烧毁。本体表面的字符区域按丝印层级处理，保留型号与封装标识的位置关系，便于装配阶段目视核对。

　　引脚部分是建模重点。每侧引脚数量、间距、折弯半径和伸出长度均需保持一致，J形弯折段要同时体现与塑封体的连接位置、底部接触段以及末端收头形态。四边引脚在转角处自然断开，不连续跨接，整体阵列后需检查相邻引脚的间隙，避免模型出现干涉或视觉粘连。

　　从安装边界看，PLCC44属于表面贴装器件，PCB设计时需在封装四周预留返修操作空间，焊盘宽度、长度及外侧扩展量应匹配引线尺寸。芯片底部与板面之间存在微小离板间隙，该间隙影响清洗、焊点成型和热应力释放，结构建模时不能将本体底面直接压死在PCB平面上。对于需要插座安装的场景，还要额外校核插座本体高度、压接边缘以及上方取件空间。

　　在整机结构中，这类芯片通常布置在控制板核心区域，周边需避让晶振、电容、排针和接插件。三维模型可用于板级干涉检查、外壳高度校核、散热空间确认以及测试工装的定位设计。通过完整还原塑封体、引脚、定位标记和丝印区域，结构工程师能够在布线前评估装配路径，工艺人员也能据此判断印刷、贴片和回流焊的可行性，减少样机阶段因封装尺寸偏差带来的返工。
