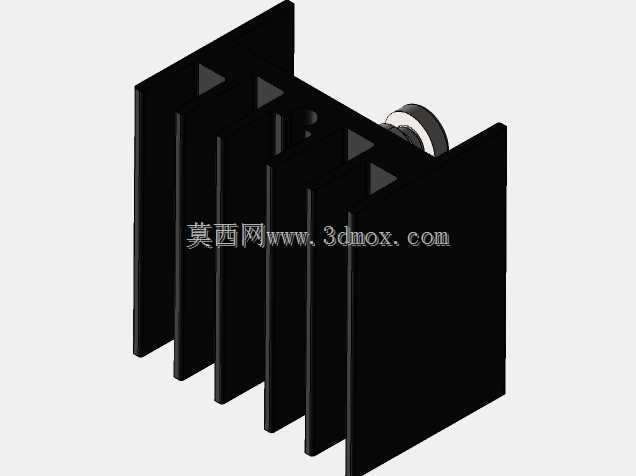

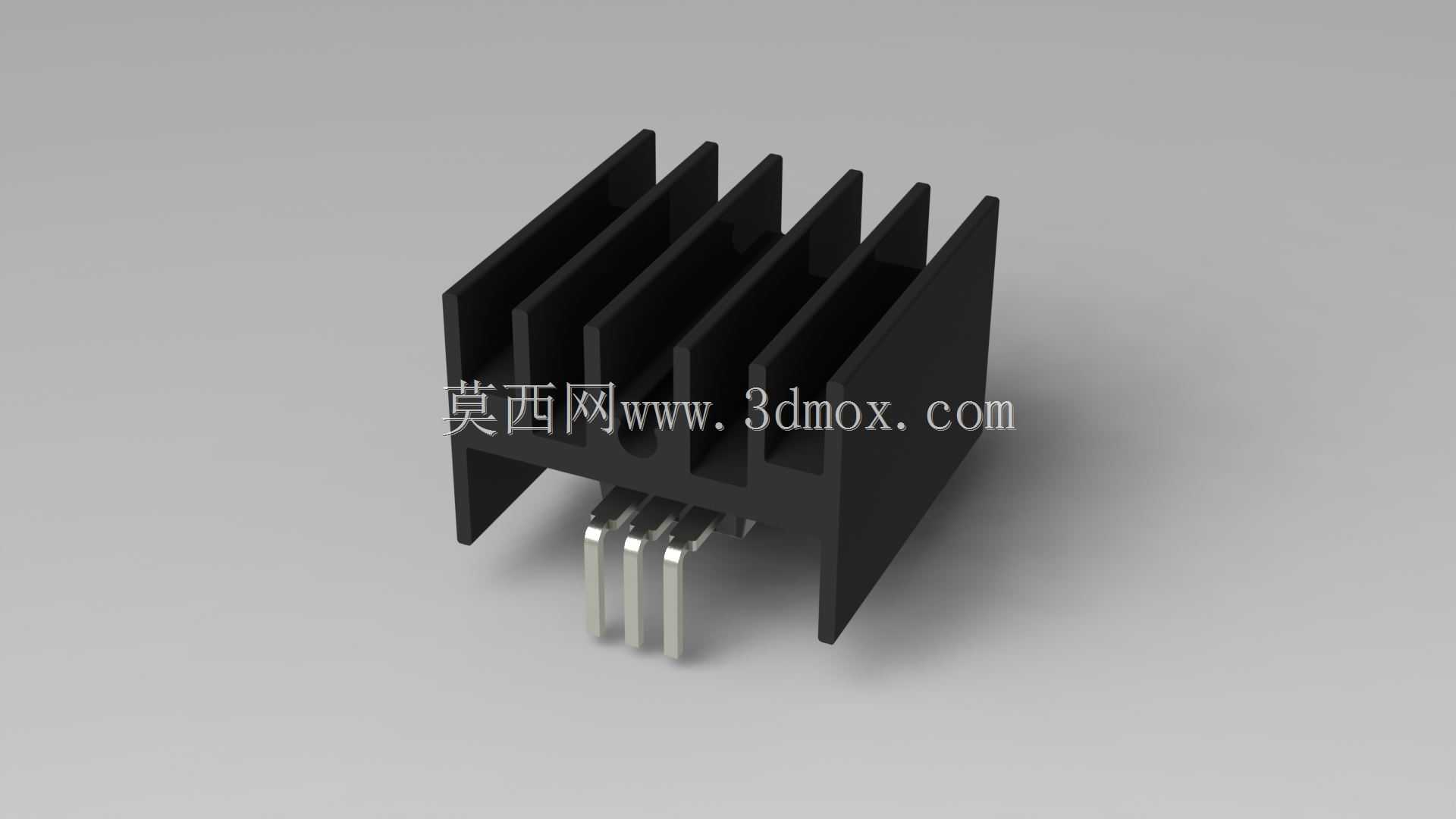

水平安装式LM7810稳压芯片配套散热组件

这款配套LM7810线性稳压器的水平安装散热组件，主要面向小功率直流稳压电路的散热需求，广泛应用在工控板卡供电模块、小型家电控制板、学生电子实训装置、低压直流驱动电源等场景中，用来解决三端稳压器在带载工作时的结温过高问题，避免芯片因过热触发过温保护、输出电压漂移甚至永久性损坏的情况。线性稳压器在工作过程中会根据输入输出压差与负载电流产生对应功耗，这些功耗全部以热量形式从芯片封装表面散出，当自然散热条件不足时，必须搭配对应规格的散热器才能让芯片持续工作在额定结温范围内，保障供电回路的稳定性。这款散热组件采用挤压成型的铝合金材质作为主体，依靠铝合金优秀的导热系数快速将芯片表面的热量传导至整个散热结构，主体设计为多鳍片平行排布结构，鳍片沿水平方向延伸，既可以在水平安装时不占用PCB板上方过多的垂直空间，也能顺着设备内部常见的水平风道引导气流穿过鳍片间隙，通过对流换热带走 accumulated 的热量，鳍片的厚度与间距经过匹配设计，在控制整体体积的前提下尽可能拓展有效散热面积，平衡散热效率与空间占用。散热组件的底部预留了与TO-220封装芯片完全贴合的安装平面，安装时无需额外加工即可与芯片的金属散热面紧密贴合，配合导热硅脂填充接触间隙可以进一步降低接触热阻，组件底部预留的避让槽刚好适配直插式LM7810的三个引出引脚，不会出现引脚与散热器短路的风险，三个引脚可以直接穿过PCB对应的安装孔完成焊接，散热器本身也预留了固定孔位，可以通过螺丝或者卡扣同时完成芯片与散热器在PCB上的固定，避免长期使用中出现松动移位。从安装边界来看，这款水平安装的散热器整体高度较低，安装后不会突出板卡过多，适合用在内部空间紧凑、垂直方向余量不足的电子设备内部，鳍片边缘做了钝化处理，不会在装配过程中划伤操作人员或者周边的导线、元件，整体结构没有多余的冗余设计，在满足1A额定输出电流下LM7810散热需求的同时，尽可能压缩了自身的体积与材料用量，适配小批量生产与手工电子制作的使用需求，在常规自然对流环境下可以将满负载工作的LM7810芯片表面温度控制在安全区间内，即使在密闭性较好的小型设备壳体内，也能有效延缓芯片的温升速度，提升整个供电模块的长期工作可靠性，减少因过热导致的电路故障概率。
