这款ATMEGA128A-AU是采用TQFP-64贴片封装的8位AVR架构微控制器,在工业控制、消费电子、智能传感、物联网终端等领域有着极为广泛的应用,是嵌入式开发场景中常用的核心控制元件,可承担设备逻辑运算、外设驱动、数据采集处理、通信交互等核心功能,小到家用智能小家电的主控板,大到工业现场的分布式采集节点、小型自动化设备的控制单元,都能见到该型号芯片的应用身影。
从产品功能特性来看,该芯片内置128KB的系统内可编程Flash,支持反复擦写编程,同时配备4KB的EEPROM与8KB的内部SRAM,能够满足多数中小型嵌入式项目的程序存储与运行内存需求;芯片集成了多通道10位ADC、多路PWM输出接口、USART、SPI、I2C等常用通信外设,可直接对接各类传感器、执行器、通信模块,无需额外扩展过多外围电路就能搭建完整的控制链路,大幅简化终端设备的电路设计复杂度,降低整体方案的物料成本与布线难度。

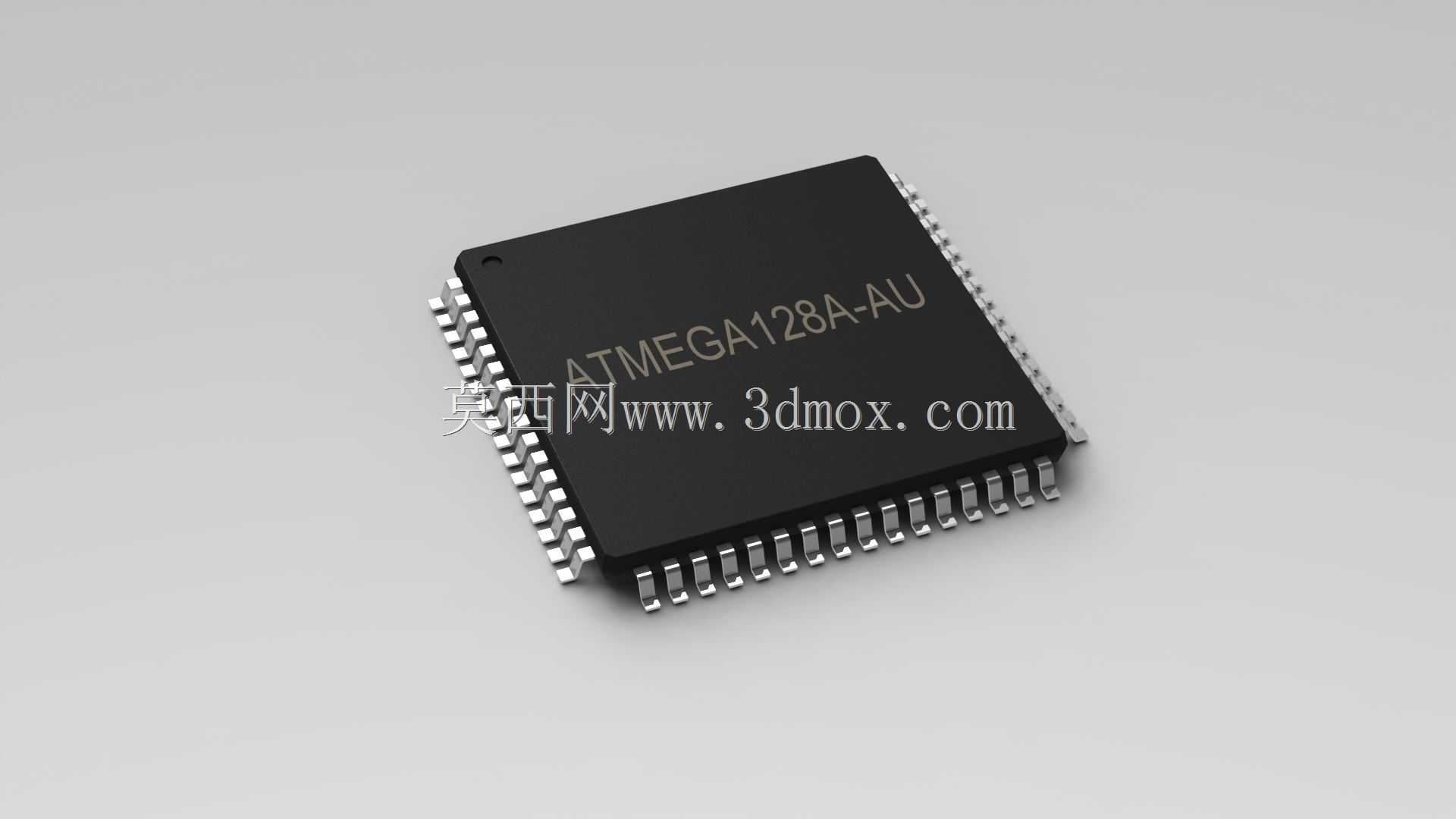

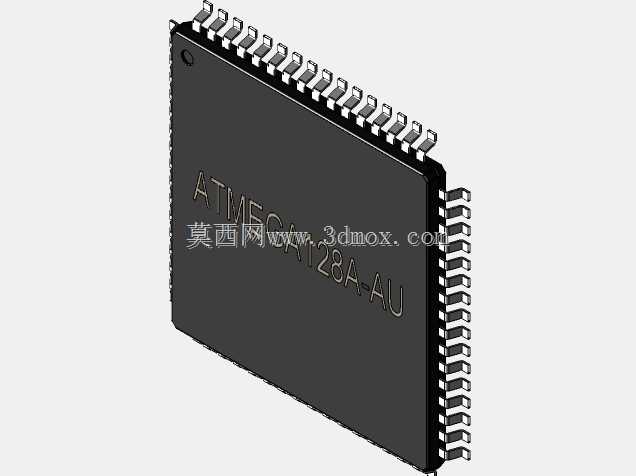

在设计思路上,这款芯片的三维模型严格按照官方公开的封装尺寸参数构建,完整还原了TQFP封装的外形特征:黑色塑封主体的长宽尺寸严格匹配标称值,四边引出的鸥翼形引脚间距、引脚长度、引脚弯折弧度都完全符合贴片焊接的工艺要求,引脚的金属质感与塑封本体的哑光质感都做了区分还原,能够直观呈现芯片的真实外观形态。模型在构建时充分考虑了PCB布局阶段的安装边界需求,不仅还原了芯片本体的占位尺寸,还预留了贴片焊接所需的工艺避让空间,可直接导入PCB设计软件用于布局校验,也可用于电子产品的结构装配干涉检查,确认芯片与周边壳体、接插件、散热结构的间距是否符合装配要求,避免在实际打样阶段出现元件干涉、焊接空间不足等问题。
在实际电路装配中,该芯片采用表面贴装工艺焊接,对回流焊的温度曲线有明确适配范围,模型还原的引脚形态能够帮助结构设计人员提前评估焊盘设计的合理性,确认钢网开孔的匹配度,同时也可用于教学演示场景,帮助电子入门学习者直观认识贴片微控制器的封装形态,理解SMT焊接的元件对位逻辑,也能用于产品展示动画中,直观呈现控制板核心元件的布局与外观。
