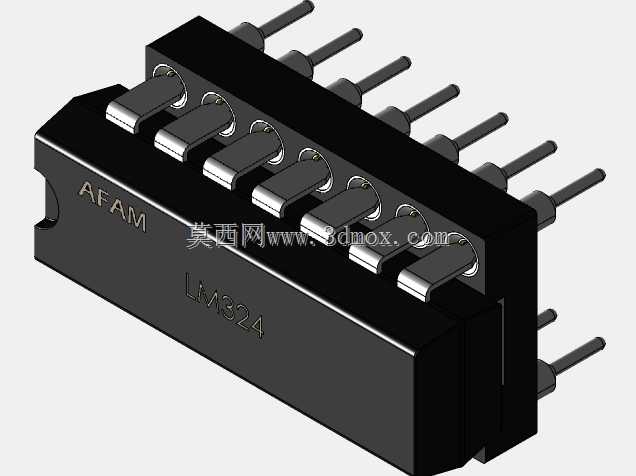

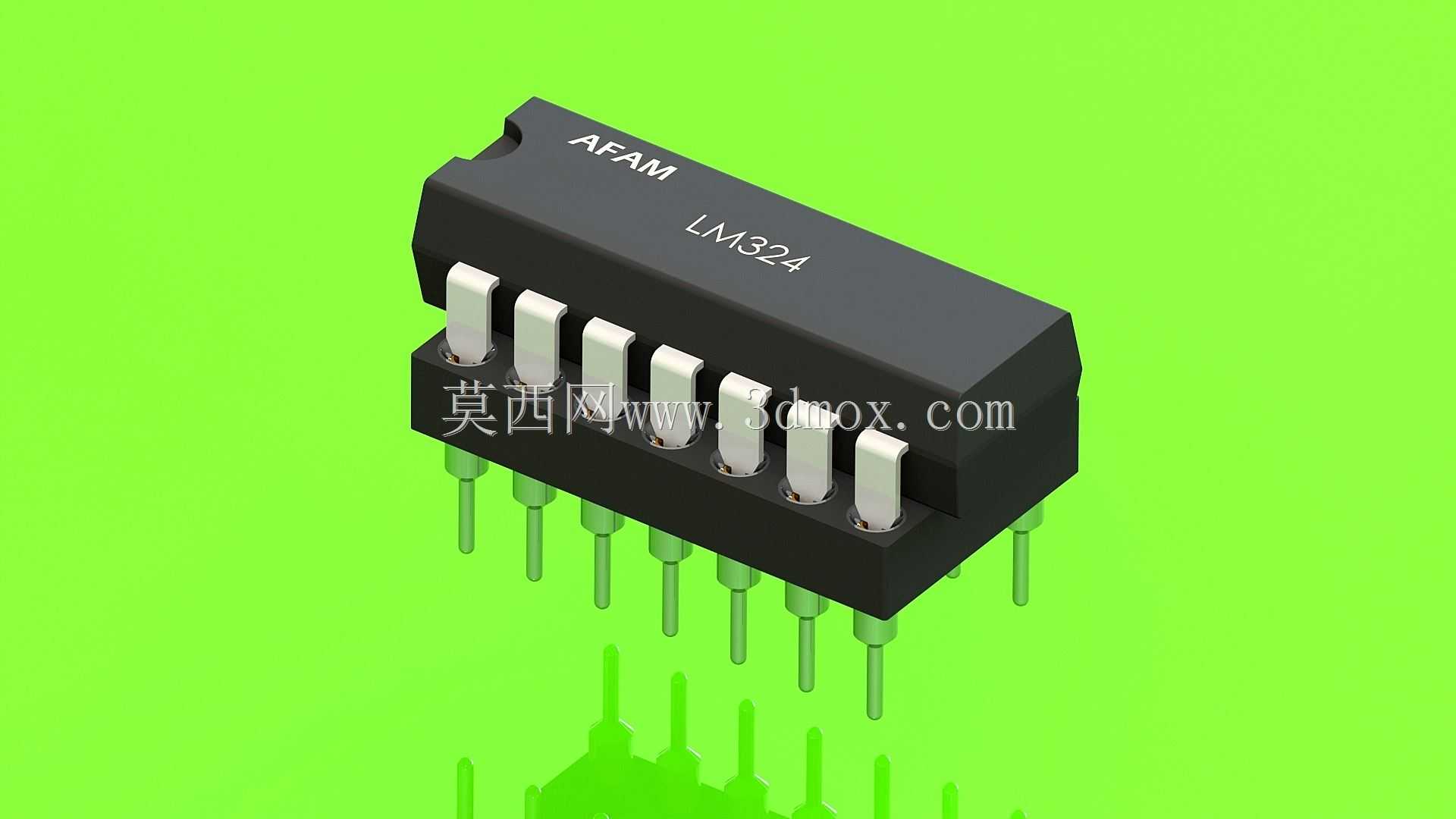

直插式LM324运算放大器配套14针插座

这款直插式配套插座是针对DIP-14封装运算放大器设计的电路连接配件，广泛应用于工业控制板卡、教学实验电路、小批量电子样机试制、民用电子设备维修等场景，核心作用是为运算放大器芯片提供可插拔的安装载体，避免芯片引脚直接焊接在PCB上带来的拆换损伤问题，在需要频繁更换芯片做参数调试的实验场景、芯片易受浪涌冲击损坏的工业现场设备中，这类带插座的安装方案能大幅降低后期维护的拆焊难度，减少PCB焊盘因反复受热脱落的风险。从功能特性来看，该插座采用双侧对称7针共14根直插引脚设计，引脚间距完全匹配标准DIP-14封装的尺寸规范，每根插针都做了镀锡抗氧化处理，接触端采用弹性收口结构，芯片插入后能与引脚形成稳定的低阻接触，避免长期使用后出现接触不良、信号传输衰减的问题；插座的绝缘基座采用耐高温工程塑料注塑成型，能够承受波峰焊、回流焊过程中的短时高温，不会出现基座变形、引脚移位的问题，同时绝缘材料具备优秀的阻燃性能，满足电子电路的安全使用要求。在设计思路上，这款插座完全遵循通用DIP封装的安装规范做适配，基座的卡槽深度刚好匹配芯片引脚的插入长度，既不会因为插入过深导致芯片底部与基座贴死影响散热，也不会因为插入过浅导致引脚接触面积不足、容易松脱；引脚的伸出长度经过精准核算，穿过标准厚度PCB后预留的焊锡长度刚好满足可靠焊接的要求，不会出现引脚过长导致焊接后与周边元件短路、或是引脚过短导致焊盘吃锡不足的问题。外形尺寸与安装边界方面，插座整体为长条形黑色绝缘基座，长度与宽度完全匹配DIP-14芯片的本体尺寸，双侧引脚的行间距为标准2.54mm工业规范，单排相邻引脚的中心间距同样为2.54mm，能够直接适配市面上所有标准DIP-14封装的焊盘布局，不需要额外调整PCB的开孔位置；引脚的直径适配标准PCB钻孔尺寸，插装时能够顺利穿过焊盘孔，不会出现过紧插装困难、或是过松导致焊接前移位的问题，安装后插座本体与PCB表面保持平行，芯片插入后不会出现倾斜，引脚受力均匀，长期使用也不会出现引脚变形、接触失效的问题。在实际电路装配中，这类插座可以先焊接在PCB上，后续再将运算放大器芯片对准引脚缺口插入即可，当芯片出现损坏需要更换时，只需要用起拔器轻轻将芯片从插座中取出，替换新的芯片就能完成维修，不需要动用烙铁拆焊，大幅降低了维修过程中对周边精密元件的热损伤风险，尤其适合高密度排布的电路板使用。
