贝多克BSSR-25DA直流控交流固态继电器

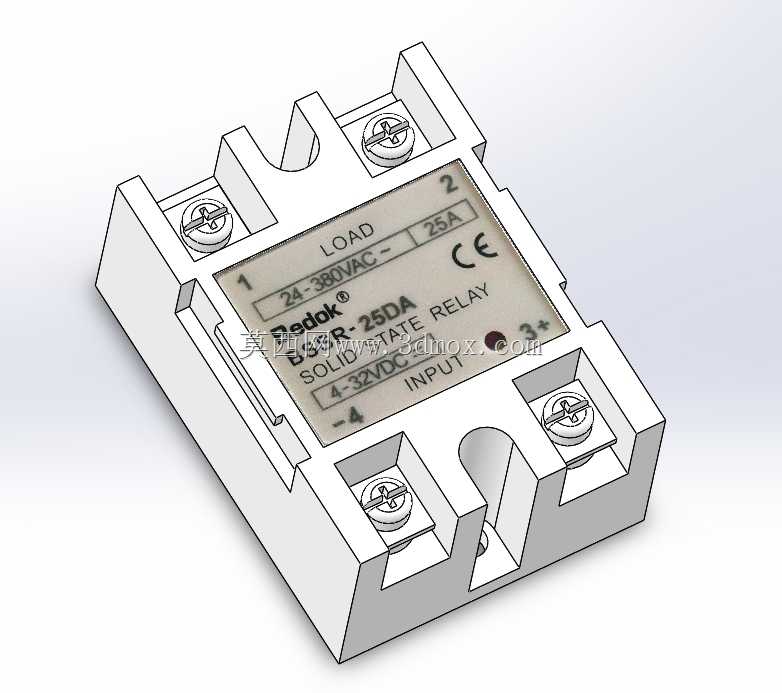

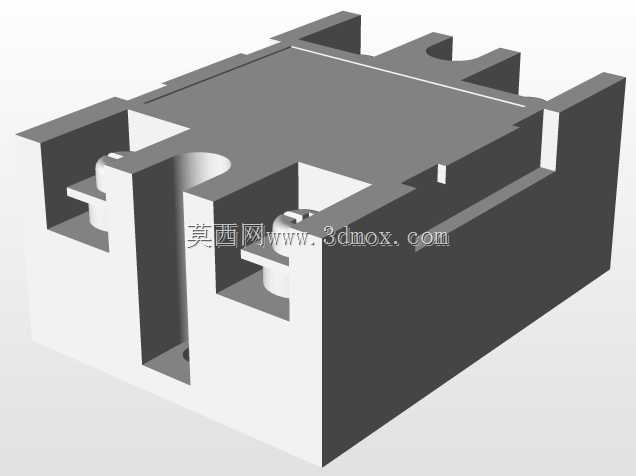

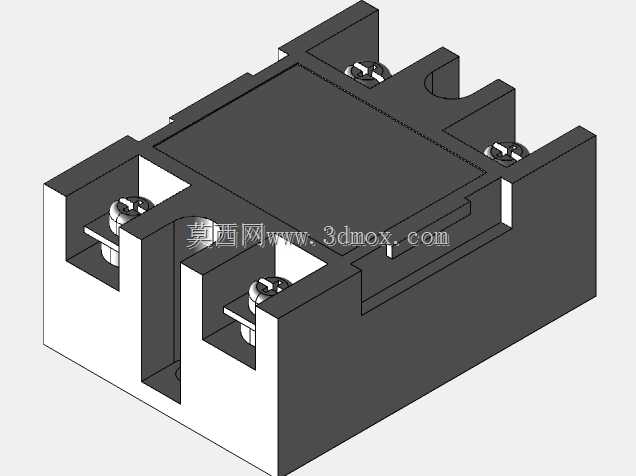

这款固态继电器是工业配电、自动化控制回路中常用的无触点通断元件，广泛应用在数控设备温控回路、工业自动化产线通断控制、包装机械加热模块调控、小型数控装置电源切换等场景，相比传统电磁式继电器，它不存在机械触点烧蚀、吸合弹跳、动作噪音大的问题，在频繁通断的工况下拥有更长的服役周期，尤其适合需要高频切换负载的控制场景。该款元件为直流控制交流类型，控制端适配4-32V直流信号，可直接对接PLC、单片机等工控板卡的输出信号，无需额外加装中间转接元件，负载端可承载24-380V交流回路通断，额定通断电流25A，能够适配多数中小功率加热模块、小型电机、交流电磁阀等常见工业负载的控制需求。设计这款元件的三维模型时，首先还原了实物的方正壳体结构，壳体采用阻燃工程塑料材质的外观质感，四个角预留了标准导轨安装与螺丝固定两用的安装孔位，安装孔的中心距严格匹配行业通用的单相固态继电器安装尺寸，能够直接适配市面上标准的固态继电器安装座、散热底座的固定孔位，无需额外调整安装位置。模型完整还原了正面的标识区域，清晰区分了控制端与负载端的接线位，负载端两个接线端子标注1、2序号，对应交流回路的进出线，控制端标注3+、4-序号，对应直流控制信号的正负极，避免实际接线时出现错接问题。四个接线端子均还原了压线螺丝的结构，螺丝头部的一字槽、端子的压线片结构都做了等比例还原，能够直观呈现接线时的操作空间，方便设计人员在做整机布线时提前预留接线操作余量，避免出现端子与周边元件干涉、接线工具无法操作的问题。壳体侧面的散热贴合面做了平整化处理，设计时预留了与散热片贴合的安装间隙，能够提醒设计人员在大电流工况下为该元件预留散热片的安装空间，避免因散热不足导致元件过载损坏。整体外形尺寸严格遵循实物的长宽高比例，在电气柜布局设计时，可以直接将该模型导入装配体，核对元件在柜内的安装空间、与周边断路器、端子排、走线槽的安全间隙，提前规避装配时的空间冲突问题，大幅缩短电控柜的设计迭代周期，减少实物装配时的改孔、调整位置等返工操作。
