美国ZETTLER AZ2100微型电源继电器结构

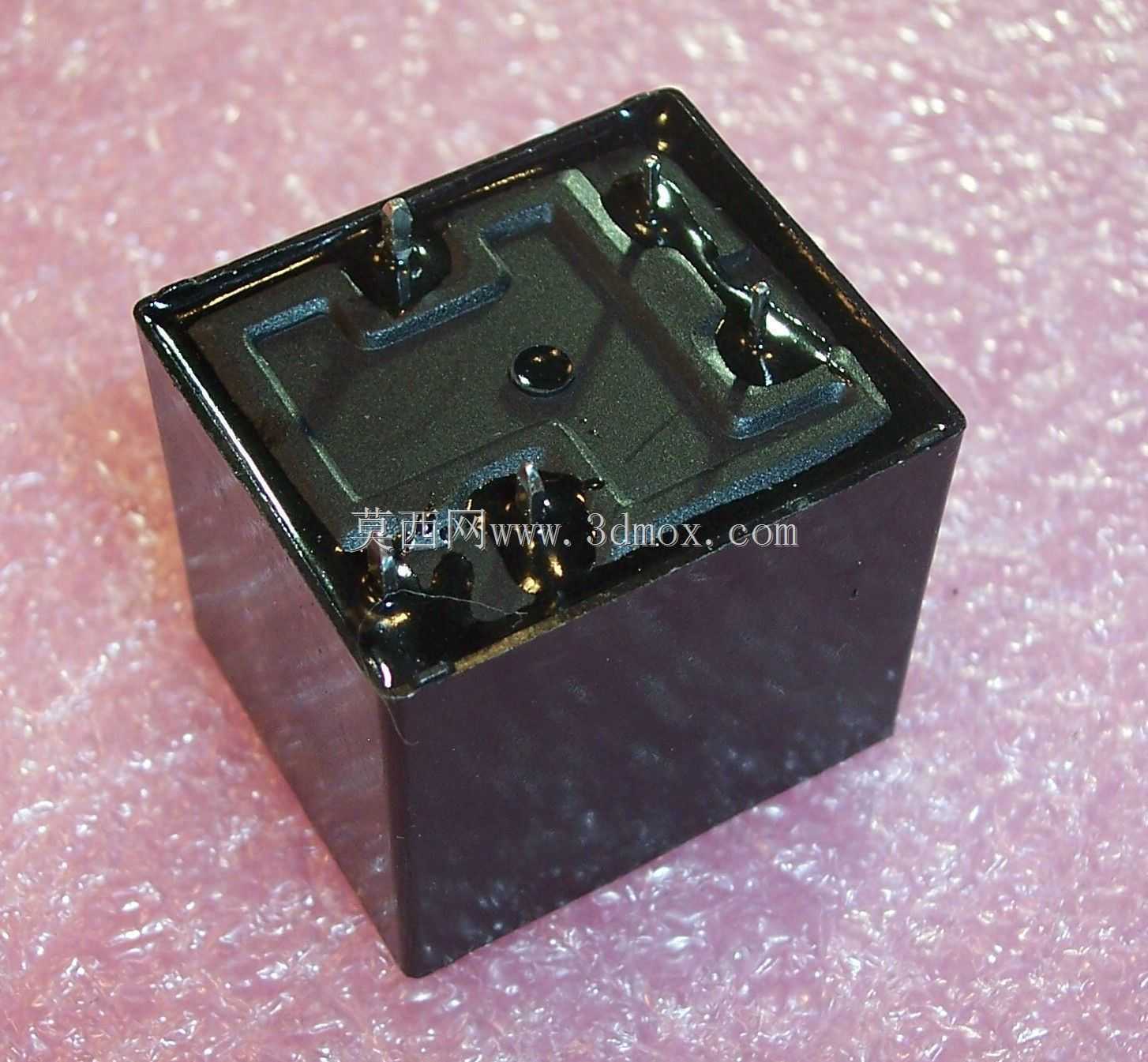

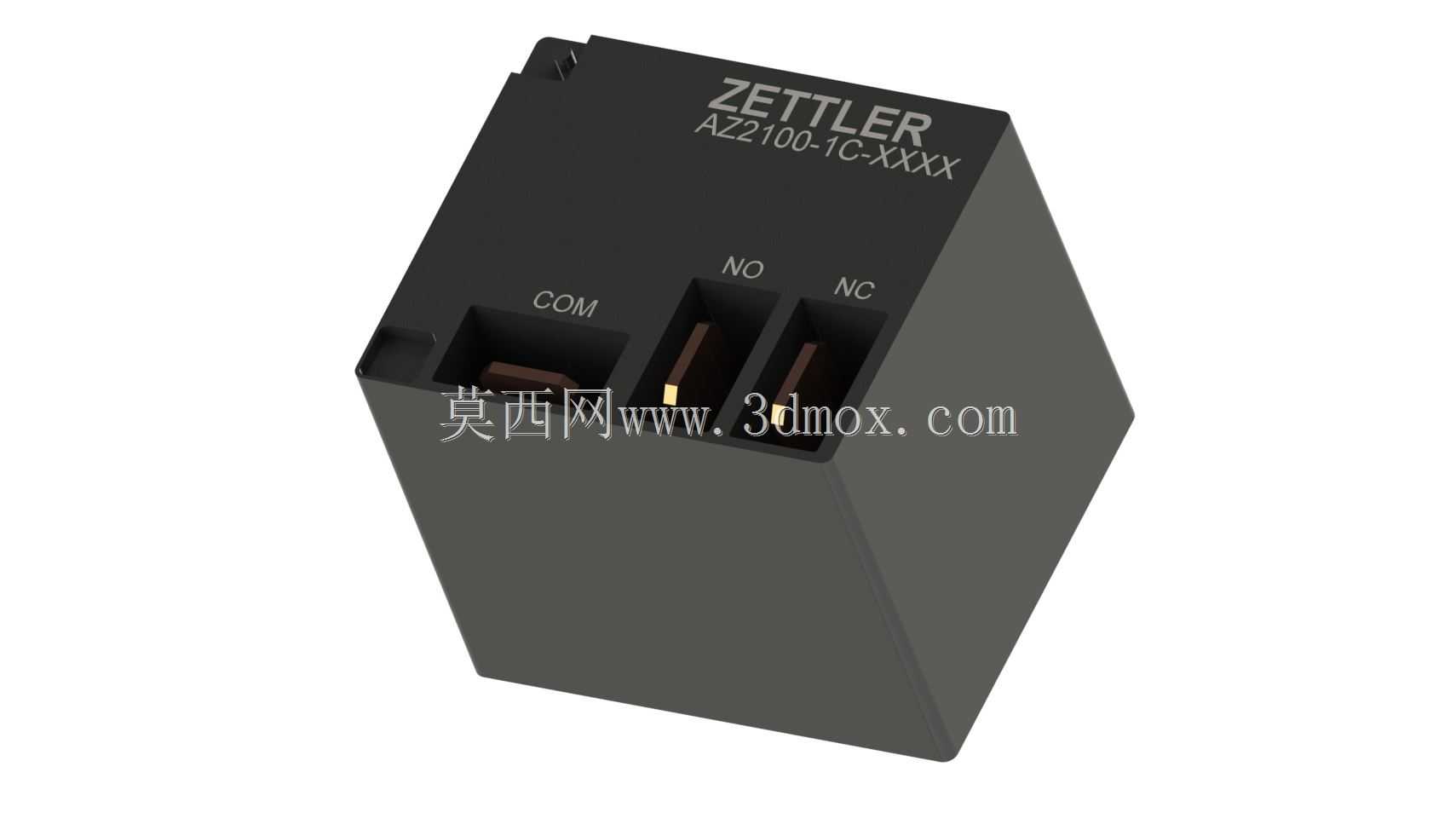

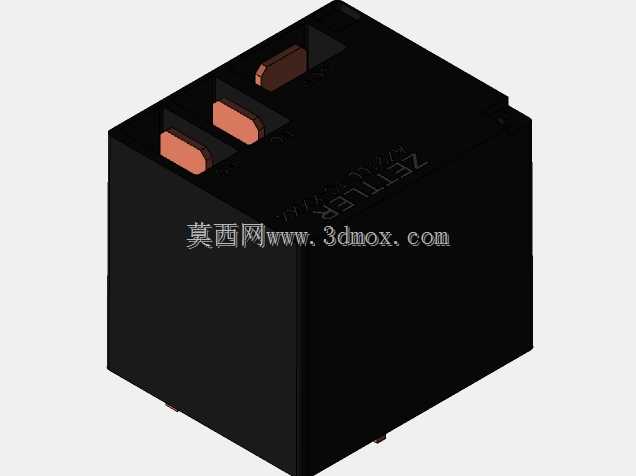

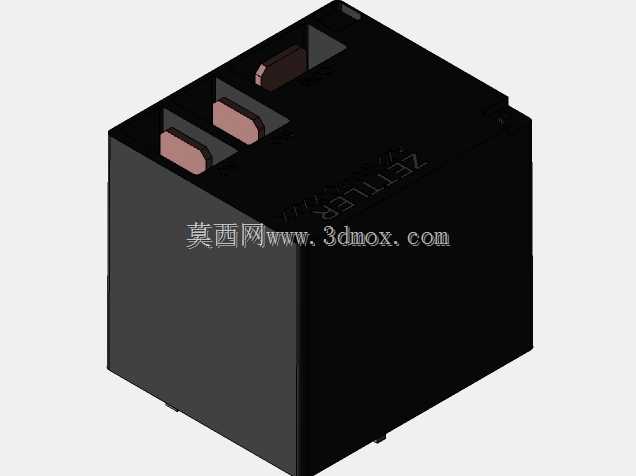

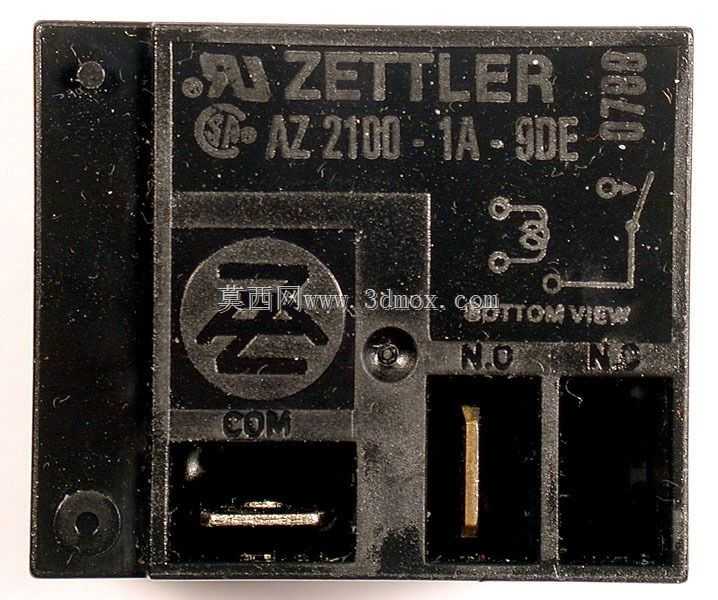

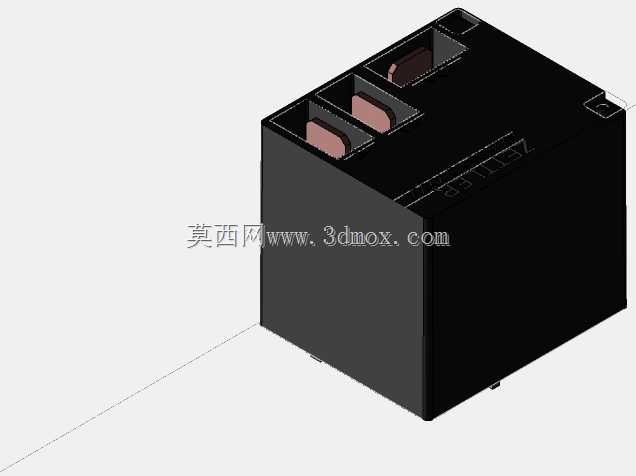

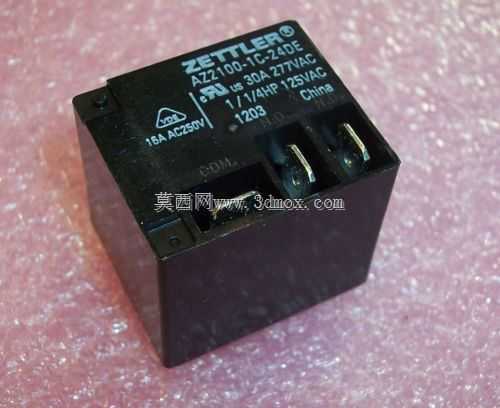

这款微型电源继电器是面向低压电气控制场景打造的核心切换元件，可广泛应用于工业自动化控制回路、智能家居配电模块、新能源汽车低压电控单元、通信电源供电系统、工业电源转换设备等场景中，承担小电流控制大负载回路通断的核心作用，能够在控制信号触发下快速完成回路的导通与切断动作，实现弱电控制强电的电气隔离，避免控制端直接接触高压大电流回路带来的安全风险，同时可在多回路切换场景中完成常开、常闭触点的状态切换，满足不同电路的逻辑控制需求。该继电器额定负载能力可达40A，能够适配多数中小功率负载的通断控制需求，触点端设置COM公共端、NO常开触点、NC常闭触点三个接线位，可同时支持单回路通断控制、双回路切换控制两种常见接线逻辑，适配不同的电路设计需求。产品外壳采用耐高温阻燃工程塑料注塑成型，表面做哑光磨砂处理，既可以隔绝内部触点动作时产生的电弧外溢，也能抵御日常使用中的灰尘、潮气侵入，提升元件在复杂工况下的运行稳定性。在设计过程中，这款继电器严格遵循原厂规格参数进行结构还原，完整还原了产品的外部轮廓、触点接口位置、外壳标识布局，外壳采用方正立方体造型，边角做小弧度倒角处理，既可以避免安装过程中尖锐边角划伤操作人员，也能最大化利用PCB板的安装空间，适配高密度排布的电路板设计需求。模型完整还原了产品的安装边界尺寸，三个接线端口的位置、间距、开口尺寸均与实物保持一致，可直接用于PCB布局设计、电气柜装配模拟、产品结构干涉检查等工作，帮助设计人员在方案阶段就完成元件的排布校验，避免后期生产装配时出现元件干涉、安装位不匹配的问题。继电器的电磁驱动部分内置在外壳内部，外部无多余突出结构，可支持卧式焊接安装在印刷电路板上，安装引脚的排布位置符合行业通用的继电器安装尺寸规范，能够兼容多数通用继电器的安装位，方便设计人员进行元件替换与方案迭代。在实际应用中，这类微型电源继电器常被用于电源模块的输出通断控制、电机的启停控制、照明回路的开关控制、安防设备的触发控制等场景，依靠稳定的触点切换能力与较长的电气使用寿命，保障整个电气系统的运行可靠性，其紧凑的外形尺寸也能帮助设计人员缩小整个控制模块的体积，提升产品的空间利用率。
