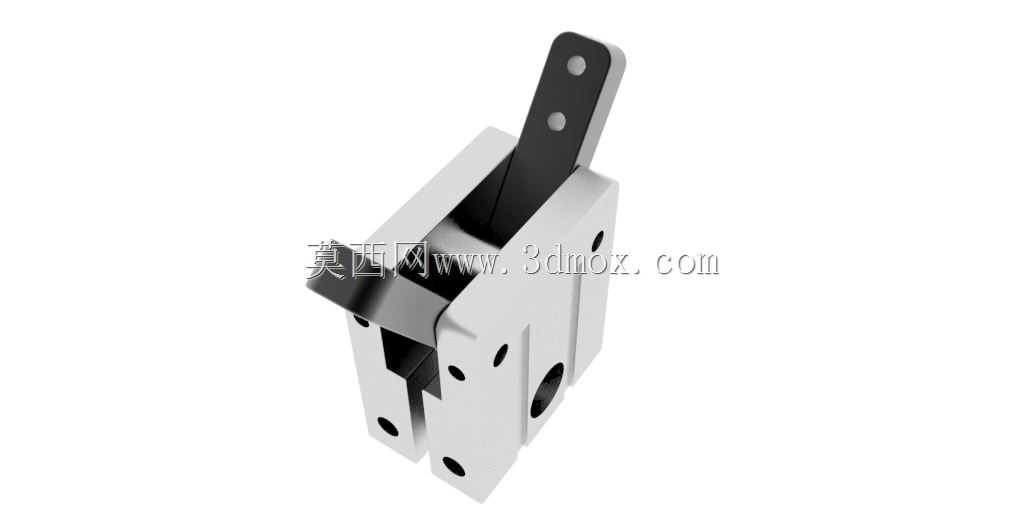

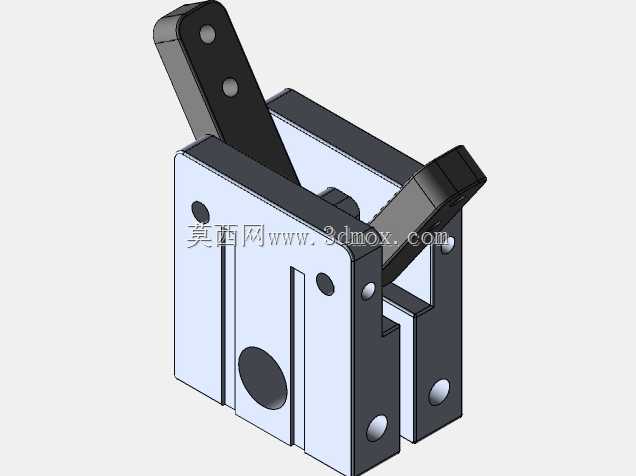

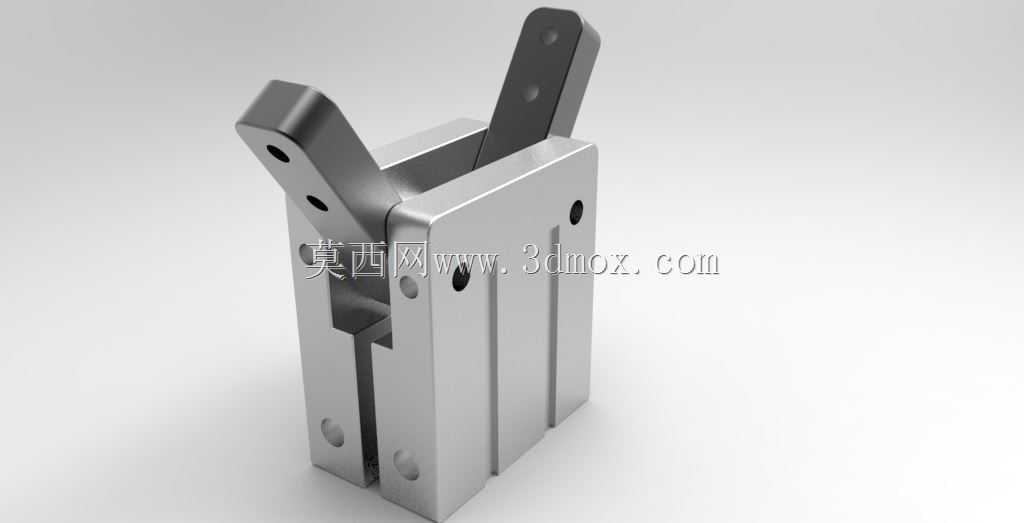

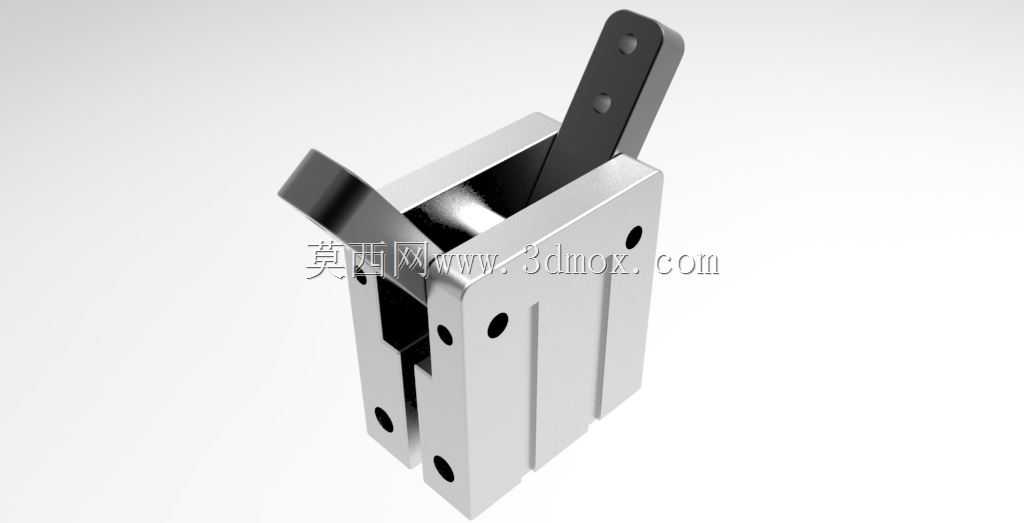

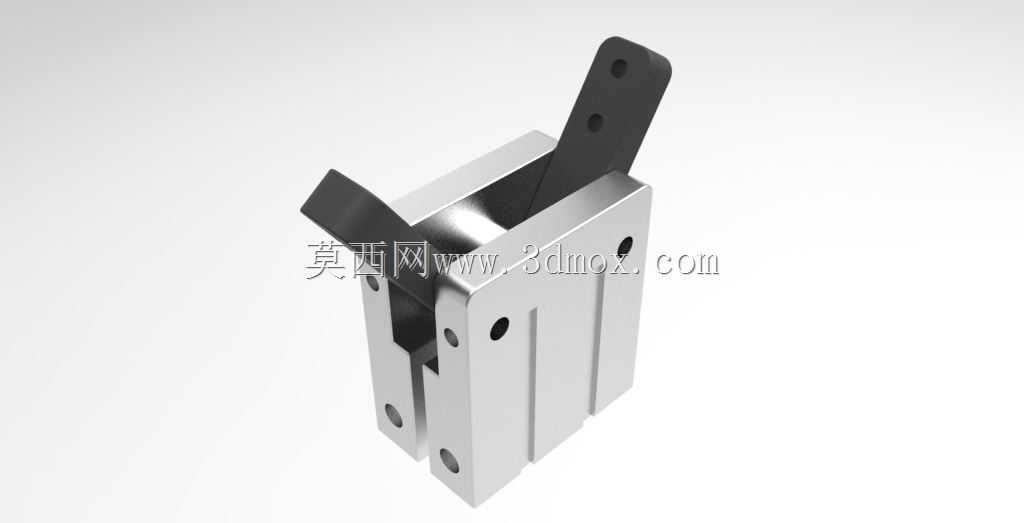

角型气动夹持执行机构结构设计

这款角型气动夹持器是面向工业自动化生产线末端执行场景开发的夹紧作业部件，主要应用在3C电子组装、小五金件分拣、轻工产品包装转运、小型零部件机加工上下料等场景中，可配合水平多关节机械手、直线模组、直角坐标搬运机构完成工件的拾取、移位、夹紧定位、工序转递等动作，适配重量在额定负载范围内的小型规则或异形工件，相比平行夹爪其角型开合结构能在有限的安装空间内获得更大的开合角度，适配更多外形轮廓的工件夹持需求。

从实际用途来看，这款夹持器依靠压缩空气作为动力源，通过缸体内部的活塞驱动两侧夹臂做角向摆动开合，无需额外的传动转换结构，响应速度快，动作行程内夹持力输出稳定，可根据供气压力调整夹持力大小，避免夹伤表面易损的工件，同时夹臂上预留的标准安装孔位可根据作业需求更换不同材质、不同轮廓的夹指，比如适配硅胶软夹指接触易碎塑胶件，或者硬质金属夹指夹持金属机加工件，拓展不同场景的适配能力。

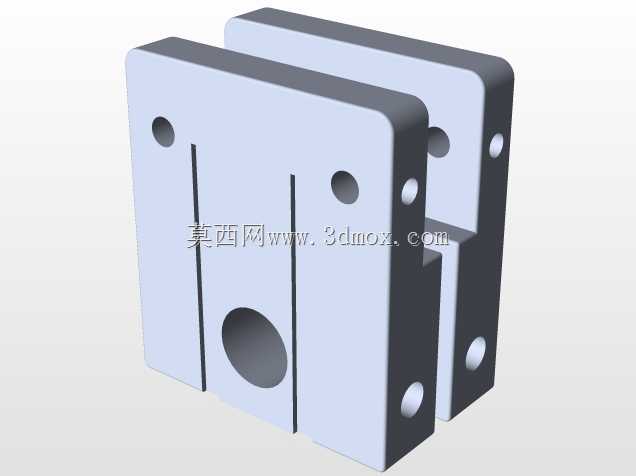

在功能特性设计上，这款夹持器采用一体式铝合金缸体结构，主体外壳做了硬质阳极氧化处理，表面耐磨性能优异，长期在车间多尘、有少量切削液飞溅的环境下使用也能保持稳定的动作精度，内部活塞搭配耐磨密封件，往复运动寿命长，漏气风险低；两侧夹臂的铰接位置采用高精度销轴配合自润滑衬套，摆动间隙小，重复夹持定位精度可满足大部分自动化装配工序的要求，不会出现夹取偏移、工件脱落的问题。

设计思路上，这款产品优先考虑了紧凑安装的需求，整体采用方正的窄型缸体布局，侧向的进出气接口布局不会额外占用夹爪上下方向的安装空间，可适配安装空间局促的小型自动化设备，缸体背面和底面都预留了标准安装定位孔，支持正面、侧面两个方向的固定安装，能适配不同的机械手末端法兰安装需求；夹臂的角向开合轨迹经过优化，开合过程中夹指不会超出缸体侧面的边界范围，在密集排布的工装工位中作业时不会和周边的夹具、工件发生干涉。

从外形尺寸与安装边界来看，这款夹持器整体结构紧凑，缸体宽度控制在小尺寸规格范围内，开合时夹臂的最大展开角度经过测算，可覆盖常见小型工件的夹持尺寸范围，安装孔位采用行业通用的孔距标准，可直接替换同规格的传统气动夹爪，无需对现有设备的安装法兰做额外改造；夹臂上的夹指安装孔为标准通孔间距，可直接采购市售的标准夹指配件，降低用户的配件采购和改造成本，整体重量较轻，安装在机械手末端时不会给机械臂带来过大的负载负担，能有效提升机械手的有效负载能力和运动速度。
