直插式5mm红色发光二极管结构设计

这款直插式5mm红色发光二极管，是电子电路领域应用极为广泛的基础半导体指示器件，日常在各类消费电子、工业控制板卡、家电设备、仪器仪表的状态提示场景中随处可见，小到家用插排的通电提示、充电器的充电状态显示，大到工业控制柜的运行告警指示、实验教学电路的信号反馈，都能见到这类元件的身影，承担着电路工作状态可视化传递的核心作用，能够让使用者快速判断设备的通电、运行、故障等不同工况，是人机交互环节最基础也最不可或缺的小型指示元件。

从功能特性来看，这款发光二极管采用红色发光芯片封装，发光波长适配人眼敏感区间，在常规室内光照环境下具备清晰的可视距离，正向导通电压符合常规小功率半导体器件的参数区间，工作电流处于低功耗区间，长期稳定工作时发热量极低，不需要额外配置复杂的散热结构，搭配对应阻值的限流电阻即可直接接入低压直流电路使用，具备寿命长、响应速度快、抗机械震动性能优异的特点，相比传统的微型白炽指示灯，功耗仅为其数十分之一，使用寿命可提升数十倍，能够适配长期连续通电的工作场景。

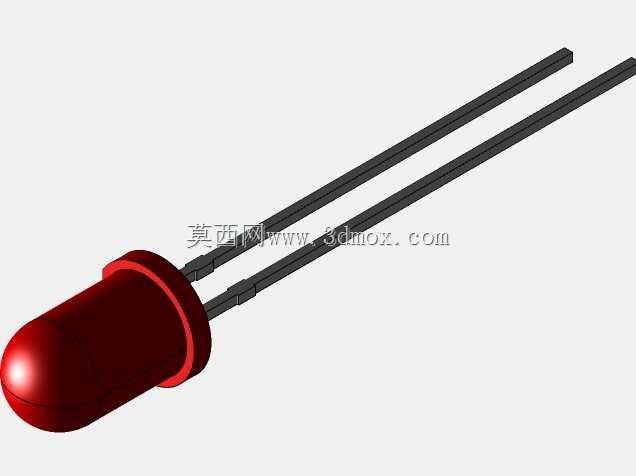

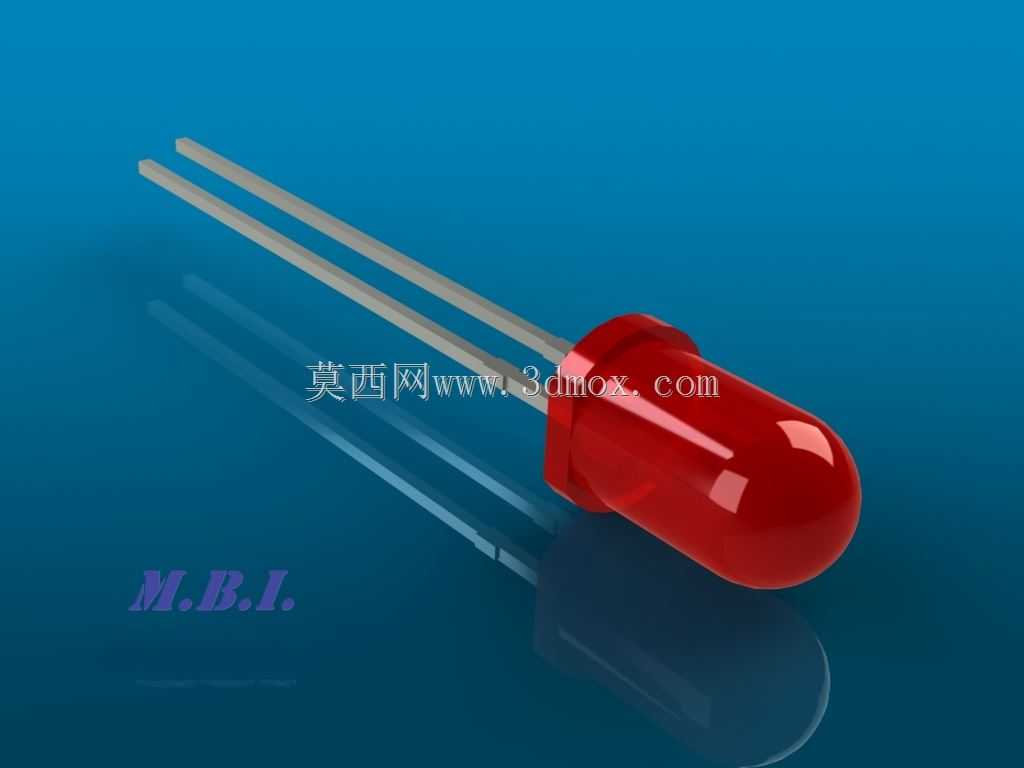

在设计思路上，这款元件采用行业通用的直插式封装结构，整体头部为圆润的椭球形环氧封装外壳，环氧材质本身具备高透光率，同时可以对内部的发光芯片、键合引线起到完全的密封保护作用，隔绝外界水汽、粉尘对内部半导体结构的侵蚀，提升元件在不同工况环境下的工作稳定性；封装外壳的红色透色设计，一方面可以过滤杂光让发出的红色光线更加均匀柔和，另一方面在未通电状态下也能通过外壳颜色快速区分元件的发光色系，避免生产组装过程中出现元件混料的问题。下方引出的两根平行金属引脚采用导电性能优异的合金材质，表面做了可焊性镀层处理，既可以适配手工焊接、波峰焊等不同焊接工艺，也能在PCB板插装后提供足够的机械固定强度，避免日常使用中受外力拉扯出现引脚脱落、接触不良的问题。

从外形尺寸与安装边界来看，这款元件头部封装直径为标准5mm，是直插LED领域应用最广泛的尺寸规格，头部长度、引脚间距、引脚直径均符合行业通用的直插元件安装标准，能够直接适配市面上通用的LED灯座、PCB板预留安装孔位，不需要额外定制安装结构；引脚预留了足够的长度，生产组装过程中可以根据实际安装需求裁剪引脚长度，适配不同厚度的设备面板、不同安装深度的PCB布局需求，不管是面板嵌入式安装、PCB板直插焊接，还是搭配灯套做外露式安装都能适配，安装兼容性极强，能够覆盖绝大多数低压直流电路的指示类元件安装需求。
