巴西安规双联红色插座结构设计

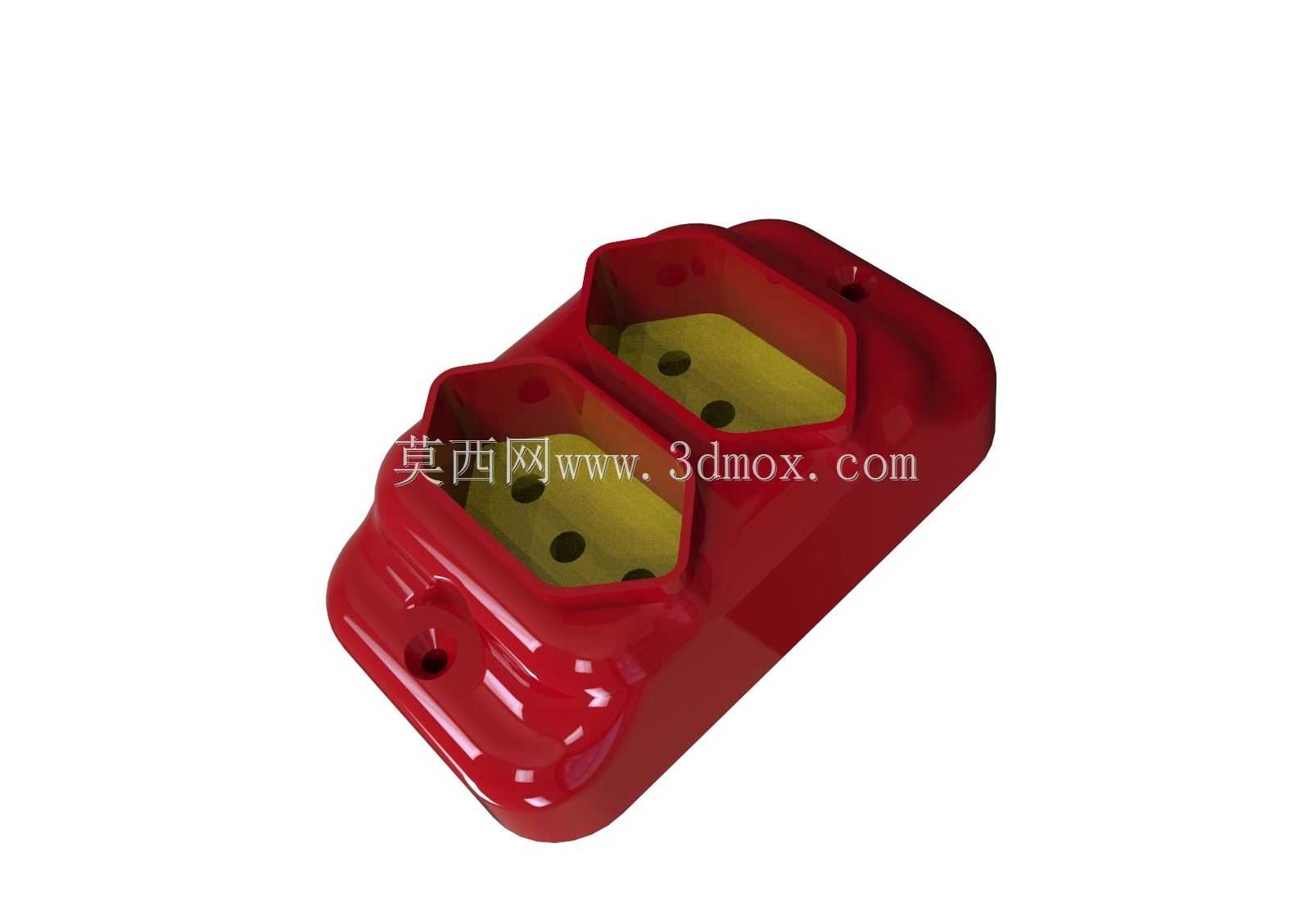

这款双联插座是面向南美民用、商用低压取电场景设计的墙面取电部件，适配当地ABNT NBR 14136标准的插头制式，额定承载参数为10A电流、250V交流电压，可同时为两个符合该安规标准的用电设备提供取电接口，广泛应用于住宅室内墙面布线、商用办公工位供电、小型商铺室内配电等场景，能够满足日常小家电、办公电子设备、轻型商用电器的取电需求，相比单联插座可减少墙面开孔数量，提升单点位的取电接口密度，适配紧凑空间的配电布局需求。产品整体采用一体化外壳设计，外露面为亮面红色阻燃绝缘材质，内部插套承载区域为醒目的黄色绝缘内衬，通过色彩区分强化带电区域的视觉提示，降低安装、使用过程中的误触风险。外壳边缘做了大圆弧过渡处理，既能够避免安装过程中划伤施工人员手部，也能减少日常使用中磕碰造成的外壳崩边、开裂问题，外壳上预留的两个沉头安装孔位，可直接匹配标准86型暗装底盒的安装孔距，安装时无需额外打孔调整底盒位置，能够直接替换同规格的老旧插座，降低配电改造的施工成本。设计过程中重点考量了爬电距离与电气间隙的安规要求，两个插座位之间设置了凸起的隔离筋结构，避免两个插头同时插入时出现插套间的电弧串扰问题，插套区域的型腔完全匹配ABNT标准插头的插脚分布，插脚插入时的导向斜面做了15度的倾斜处理，能够引导插头顺畅插入，避免插脚偏斜造成的插套变形、接触不良问题。外壳的壁厚设计均匀，整体安装后外露面与墙面的贴合间隙控制在0.5mm以内，既能够避免灰尘、水渍从缝隙渗入底盒内部，也能保证安装后的外观整洁度。内部插套的固定型腔设置了多道定位卡槽，安装时插套可直接卡入卡槽完成定位，无需额外打胶固定，提升装配效率的同时，也能避免长期使用后插套移位造成的接触电阻过大、发热烧蚀问题。插座的整体外轮廓尺寸适配常规暗装底盒的容纳空间，安装时不会与底盒内的布线、接线端子产生结构干涉，接线端的预留空间可容纳4平方毫米及以下线径的铜芯导线，满足10A载流场景下的接线安全要求，外壳的阻燃材质可满足灼热丝750℃不起燃的安规要求，在过载发热场景下可有效延缓火势蔓延，提升用电场景的安全系数。
