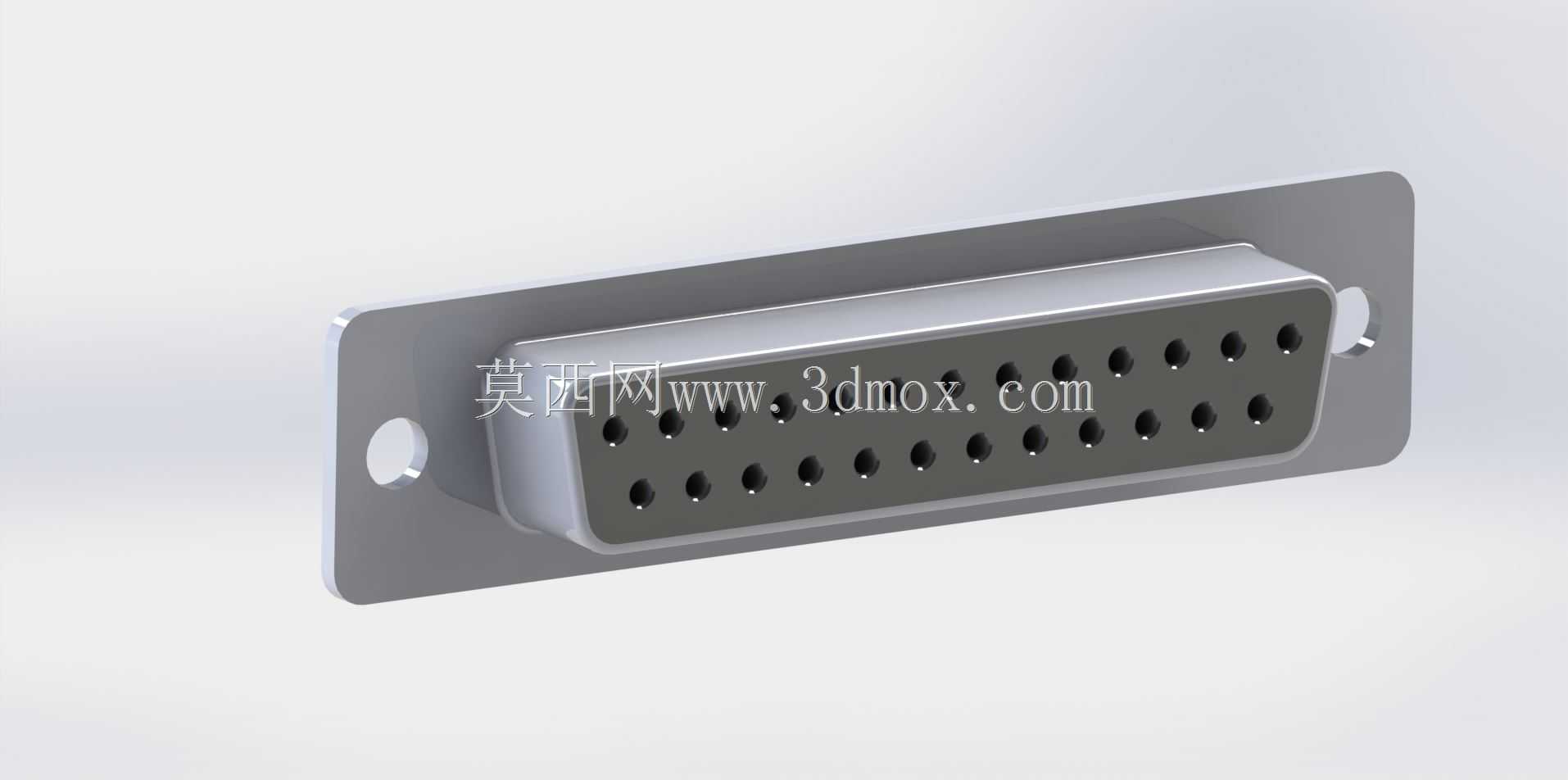

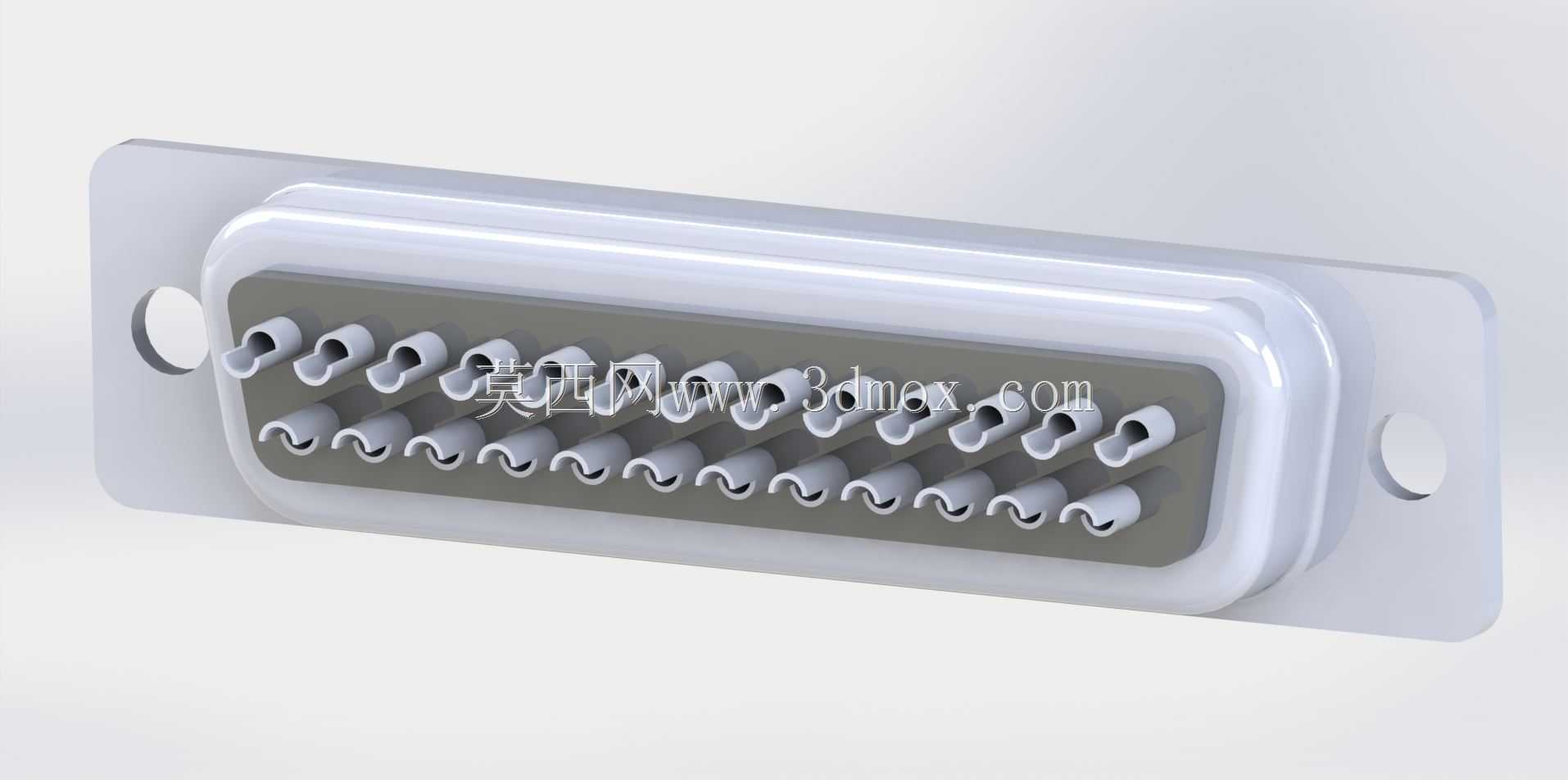

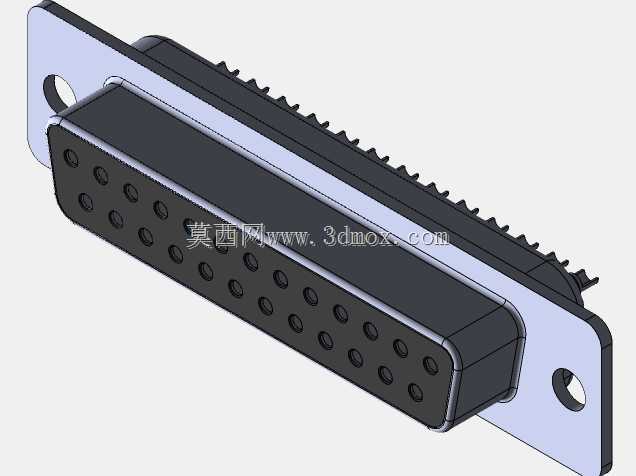

母头DB25内螺纹焊接连接器结构设计

这款母头DB25内螺纹焊接连接器，是工业电气连接、数据通讯场景中应用极为广泛的基础连接部件，常见于老式工控设备串口通讯、工业仪器仪表信号传输、数控设备数据交互、老式打印设备联机等场景，承担着多通路电信号稳定传输、设备间物理连接固定的核心作用，是保障弱信号传输完整性、连接结构抗振可靠性的关键零配件。从功能特性来看，该款连接器采用25芯并排针孔布局，可同时实现25路独立电信号的同步传输，内螺纹结构设计主要用于配套公头端的锁紧螺丝，在完成公母头对插后，可通过两侧的螺丝与内螺纹孔锁紧，避免设备运行过程中因振动、拉扯导致接头松脱、信号中断的问题，相比无锁紧结构的直插式连接器，其连接可靠性大幅提升，能够适应车间设备运行、工业现场作业等存在持续振动的复杂使用环境。焊接式的接线端设计，可让施工人员直接将线缆线芯与连接器尾部的焊杯逐一焊接固定，接线后接触电阻更低，信号传输衰减小，适合长期固定安装的设备连接场景，不会出现压接式接头长期使用后接触松动的问题。在设计思路上，这款连接器整体采用D型防呆结构，外壳的不对称造型可以从物理层面杜绝插反的可能，避免因插错方向导致针脚弯折、设备接口烧毁的问题；主体外壳采用绝缘阻燃工程塑料材质，既能够为内部针脚提供足够的结构防护，也可以实现相邻针脚之间的电气绝缘，避免信号串扰、短路等问题；内部插芯采用耐温绝缘材质，可承受焊接时的高温，不会因焊锡温度过高出现材质融化、针脚移位的问题；两侧带安装孔的固定法兰，既可以实现公母头对插后的螺丝锁紧，也可以将连接器预先固定在设备面板开孔处，方便外部线缆的插拔操作。从外形尺寸与安装边界来看，这款连接器整体为扁平长条形结构，法兰端两侧的安装孔中心距符合DB系列连接器的通用安装标准，可直接适配标准DB25面板开孔尺寸，无需额外修改安装位；插合端的D型外壳尺寸完全符合行业通用尺寸规范，可与所有标准DB25公头实现完美适配，不存在尺寸公差导致的插接过紧或过松问题；尾部焊杯的排布间距预留了足够的焊接操作空间，施工时可方便地进行焊锡操作，不会出现相邻焊点短路的问题；整体厚度控制在合理范围内，安装在设备面板后不会占用过多设备内部空间，适合各类紧凑型工控设备、仪器仪表的面板安装使用。
