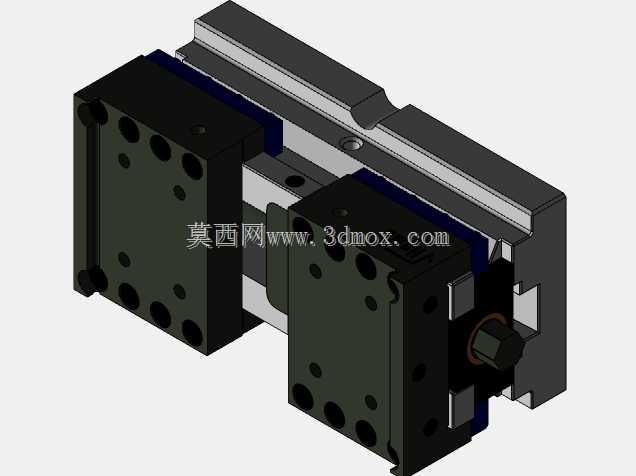

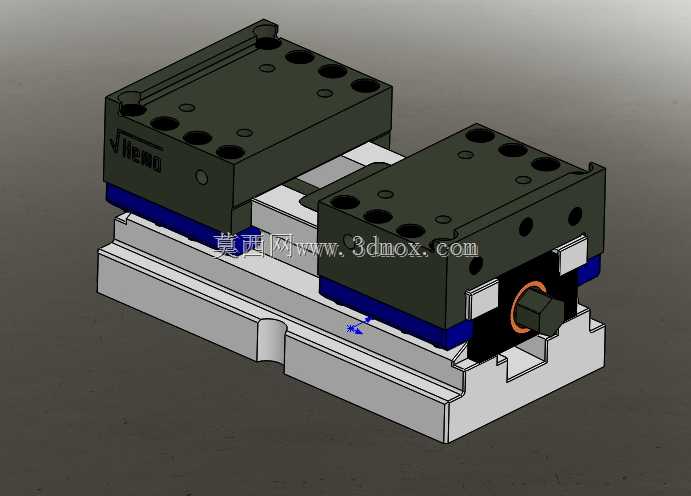

五轴加工用自定心莫萨精密虎钳结构

这款五轴适配型精密虎钳，主要面向多轴数控加工场景设计，是精密机加工环节中用于工件装夹定位的核心工装部件，广泛适配立式五轴加工中心、摇篮式五轴机床等多轴加工设备，能够解决常规平口钳在五轴加工中容易干涉刀具路径、装夹行程受限、定位精度不足的痛点。在实际生产场景中，这类虎钳常被用于复杂曲面零件、异形结构件、精密小型零部件的多面一次性加工装夹，可减少工件重复装夹的次数，降低多次装夹带来的定位误差，大幅提升多轴加工的效率与成品精度。从功能特性来看，该虎钳采用对称式双活动钳口结构，配合底部的梯形丝杆传动结构实现同步对中夹紧，能够自动找正工件中心，无需操作人员反复校正工件位置，对中精度可控制在微米级区间；钳身主体采用高刚性合金钢结构，经过淬硬处理后具备优异的耐磨性与抗形变能力，夹紧过程中受力均匀，可避免薄壁工件装夹变形，同时钳体侧面与顶面预留了多组标准化安装孔位，既可以直接安装在机床工作台的T型槽上，也能够配合零点定位快换系统实现快速换装，适配不同规格的加工托盘。在设计思路上，这款虎钳充分考虑五轴加工的摆头、转台运动空间需求，整体采用低轮廓紧凑型结构设计，尽可能压缩钳体自身的高度与侧向突出尺寸，最大化预留刀具的运动空间，避免机床摆头加工时刀具、主轴与钳体发生碰撞；钳口部分采用可更换式设计，可根据加工工件的外形选配平钳口、软钳口、异形夹持钳口，满足不同材质、不同轮廓工件的装夹需求，丝杆端部采用内六角驱动结构，既可以使用常规扳手手动夹紧，也能够适配扭矩扳手实现定扭矩夹紧，保证装夹力的一致性。从安装边界来看，虎钳底部采用标准化的导轨定位结构，安装基准面经过精密磨削处理，平面度与平行度均符合精密工装的精度要求，整体安装尺寸适配主流五轴机床的工作台规格，钳口最大张开行程覆盖常见中小型精密零件的装夹尺寸范围，钳身的安装孔位间距符合通用机床附件的安装标准，无需额外制作过渡连接板即可完成安装固定，能够帮助生产现场快速搭建多轴加工的装夹方案，缩短工装准备周期。
