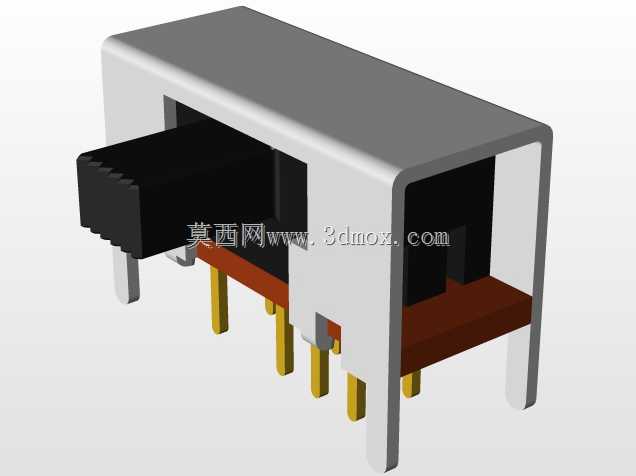

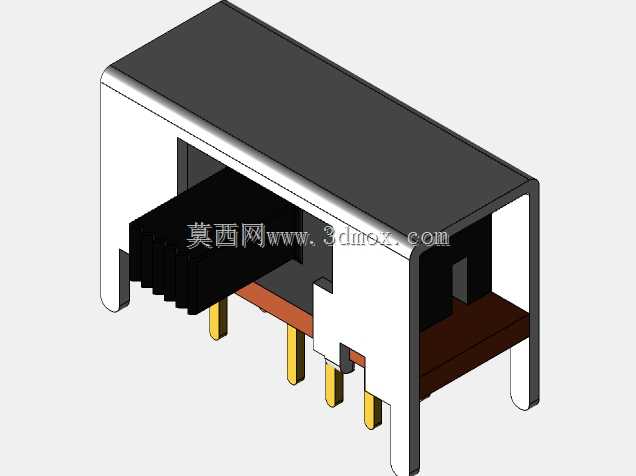

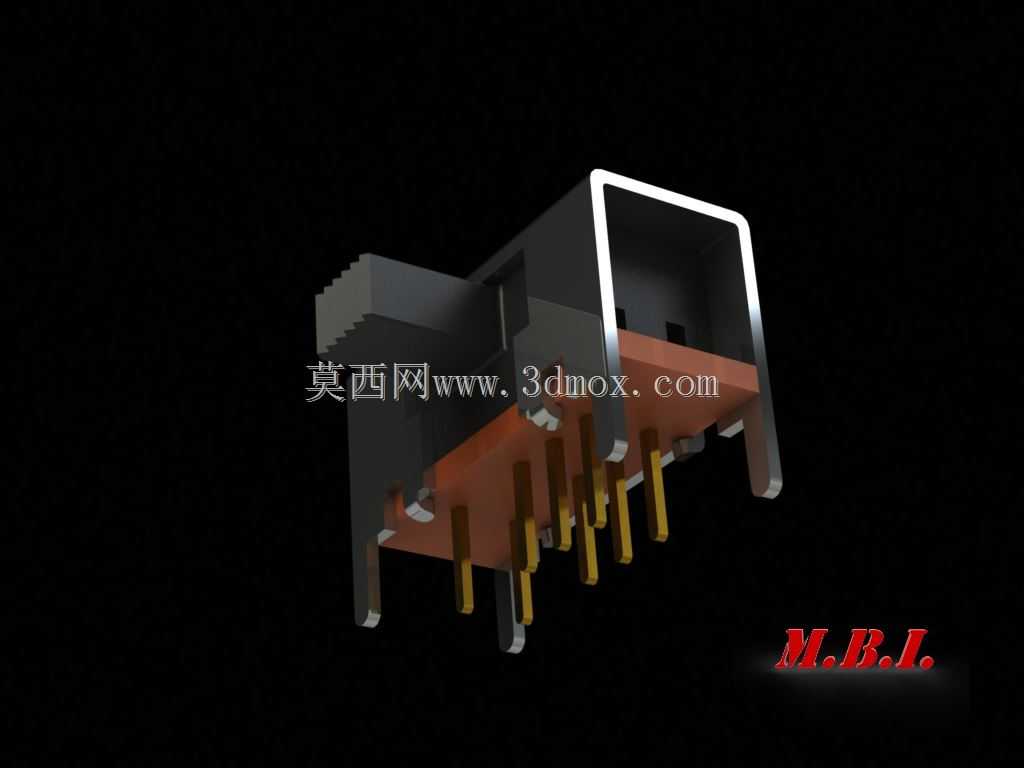

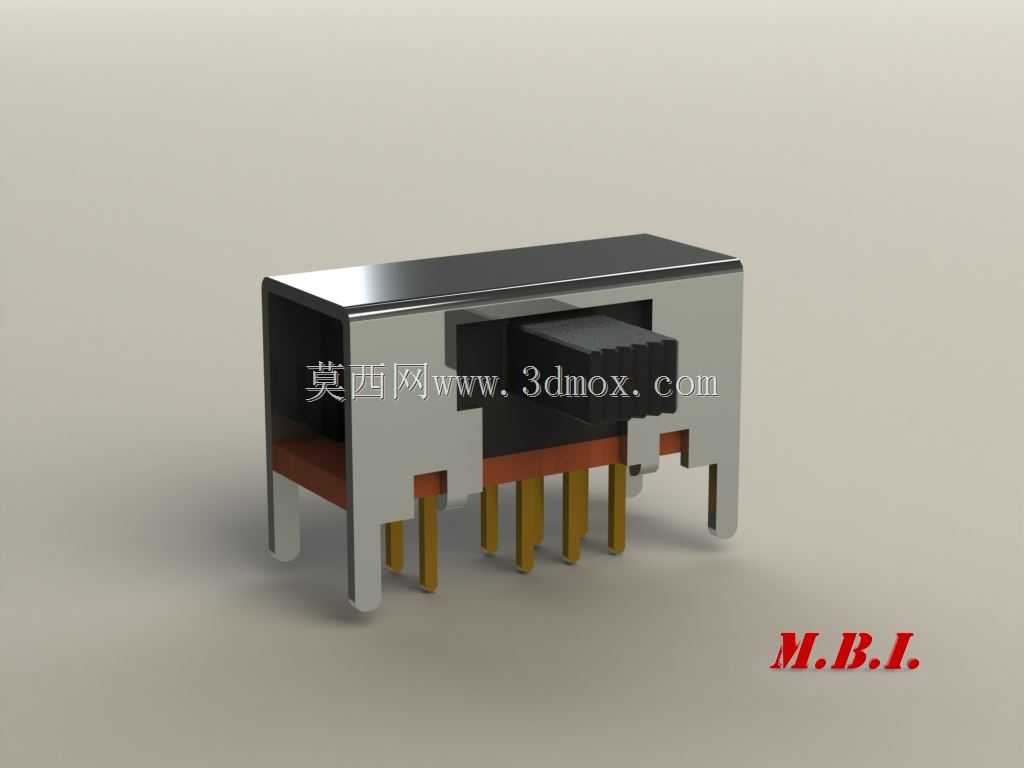

卧式两排直插2P3T档位滑动开关结构

这款滑动开关是电子电路领域常用的档位切换元件，广泛应用在小型消费电子、手持测量设备、简易工控操作面板、音频调控模块、小型家电控制板等场景中，承担电路通路切换、档位选择、功能模式跳转的核心作用，能够在多组回路间实现稳定的通断状态切换，满足设备多工作模式的电路切换需求，无需额外配置复杂的继电器模组即可完成小电流回路的档位控制，是低压小信号控制场景中性价比极高的控制元件。从功能特性来看，这款2P3T规格的滑动开关为双刀三掷结构，可同时控制两条独立回路的三个档位切换，每一条通路都具备三个稳定的停驻档位，拨动手柄时内部弹片会同步卡入对应档位的触点槽位，不会出现档位偏移、接触虚接的问题，开关操作手感清晰，档位切换时有明确的段落反馈，能够让操作人员直观感知档位切换是否到位，避免误操作带来的电路异常。在设计思路上，这款开关采用卧式直插的结构布局，外壳采用阻燃耐高温的工程塑料材质包裹内部导电结构，既可以隔绝外部灰尘、潮气侵入内部触点区域，也能避免焊接过程中高温损伤内部弹片结构；内部导电触点采用弹性铜材镀覆处理，既保证接触时的导电性能，降低接触电阻带来的信号损耗，也能依靠铜材的弹性保证长期使用后触点依然具备足够的接触压力，减少长期插拔、拨动带来的接触不良问题；引脚采用两排直插排布，对应标准PCB板的孔位间距，能够适配常规波峰焊工艺的生产要求，不需要额外定制特殊焊盘即可完成板上装配。从外形尺寸与安装边界来看，这款开关整体为长方体卧式结构，顶部的拨动手柄突出外壳上表面，装配后手柄突出PCB板的高度适配常规设备外壳的开窗尺寸，不需要额外加高操作拨钮即可完成外部操作；底部插脚长度适配常规1.6mm厚度PCB板的焊接要求，插脚穿过焊盘后预留的焊锡长度符合常规电子加工的工艺标准，不会出现引脚过短焊接不牢、引脚过长触碰其他元件的问题；开关两侧的固定支脚在焊接后可以牢牢固定在PCB板上，承受频繁拨动操作时的侧向力，避免长期使用后开关本体出现松脱移位的问题，整体安装边界紧凑，在PCB板上占用的空间极小，非常适合在空间局促的小型电子设备内部完成装配。
