带隔板球面轴承杆端铰接支撑结构

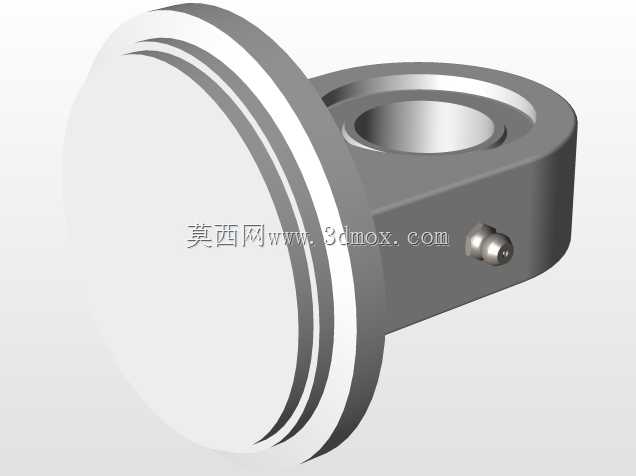

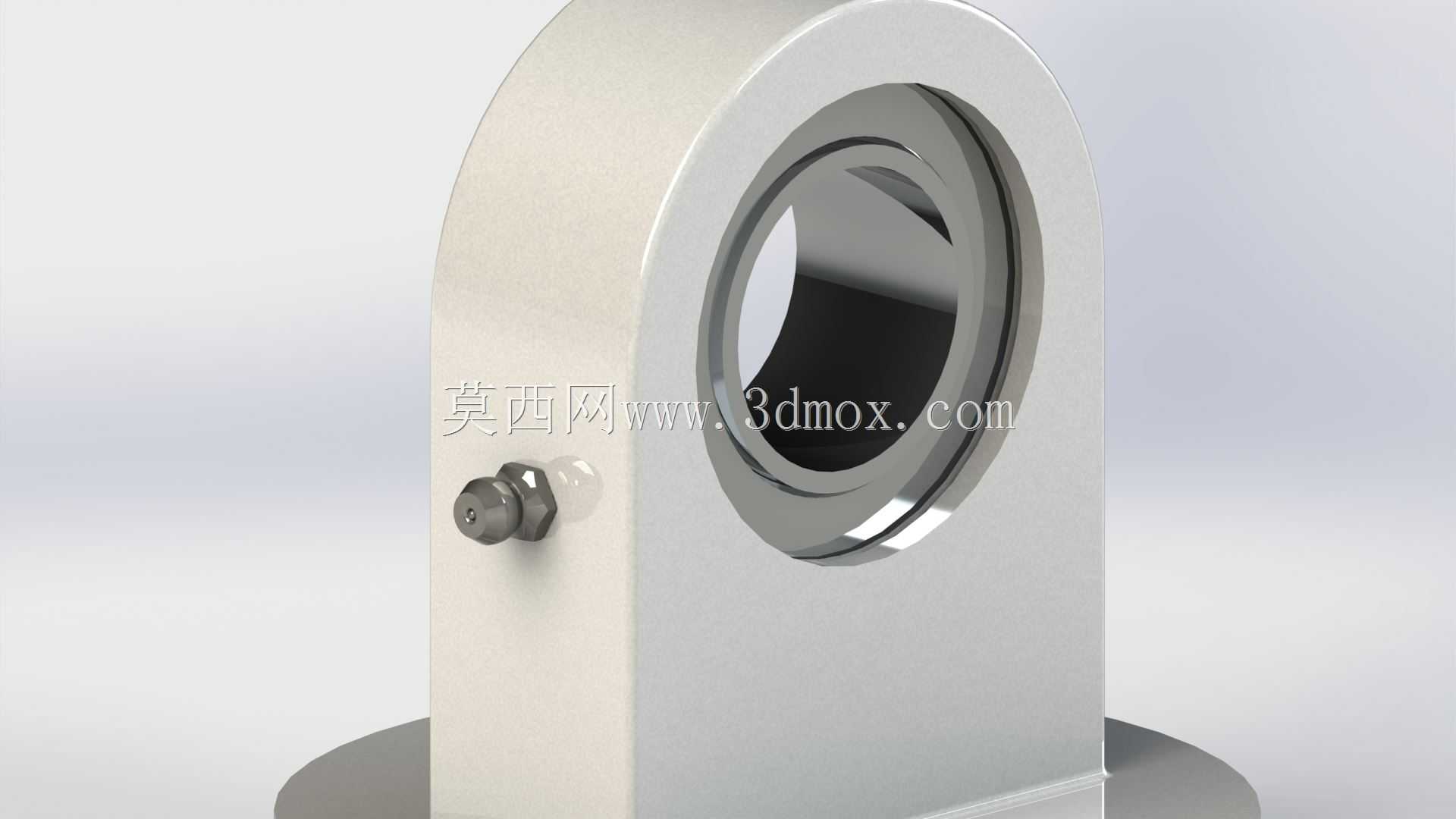

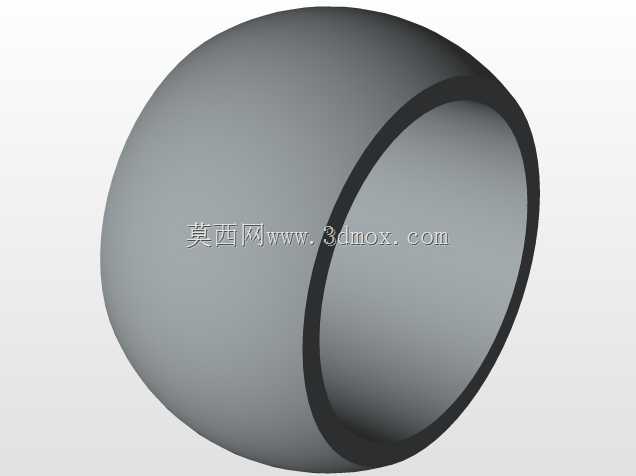

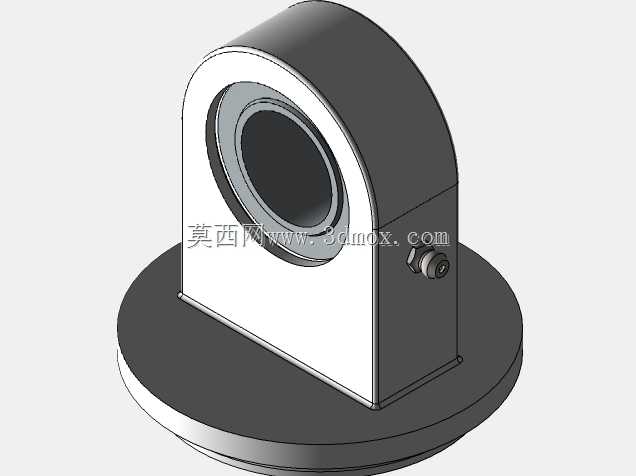

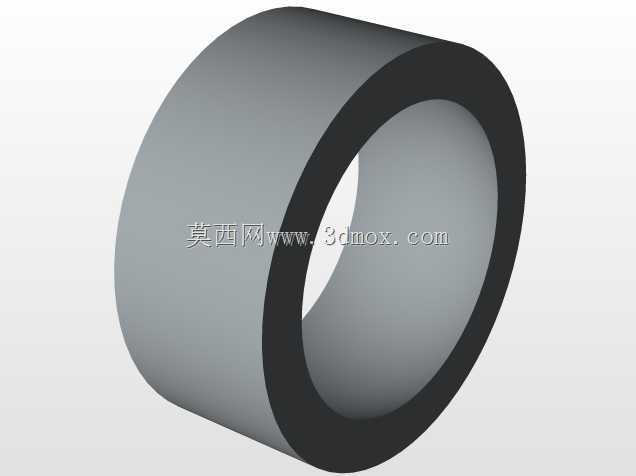

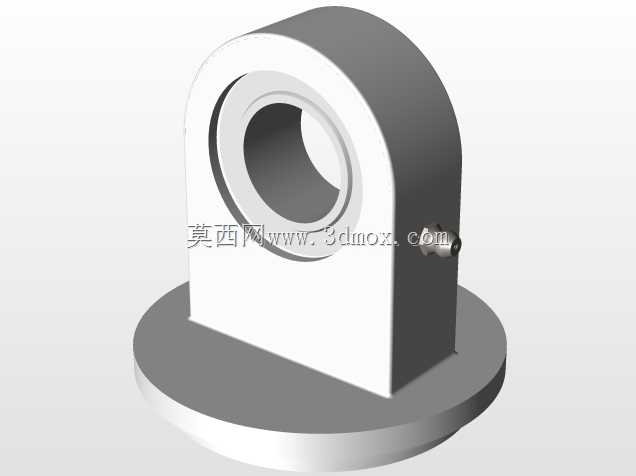

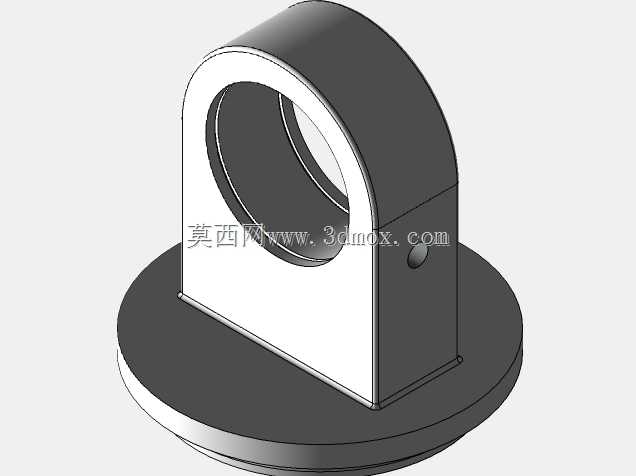

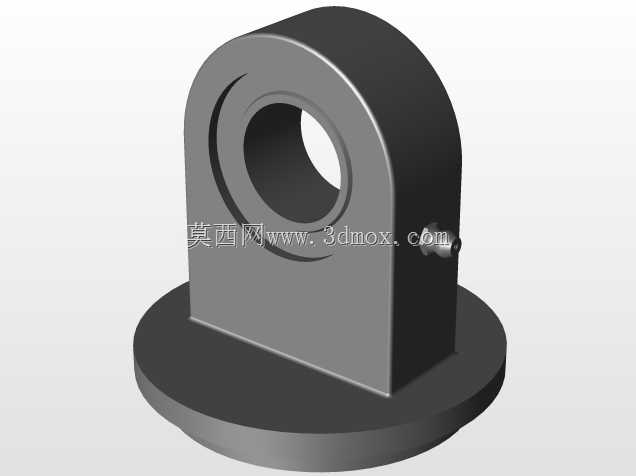

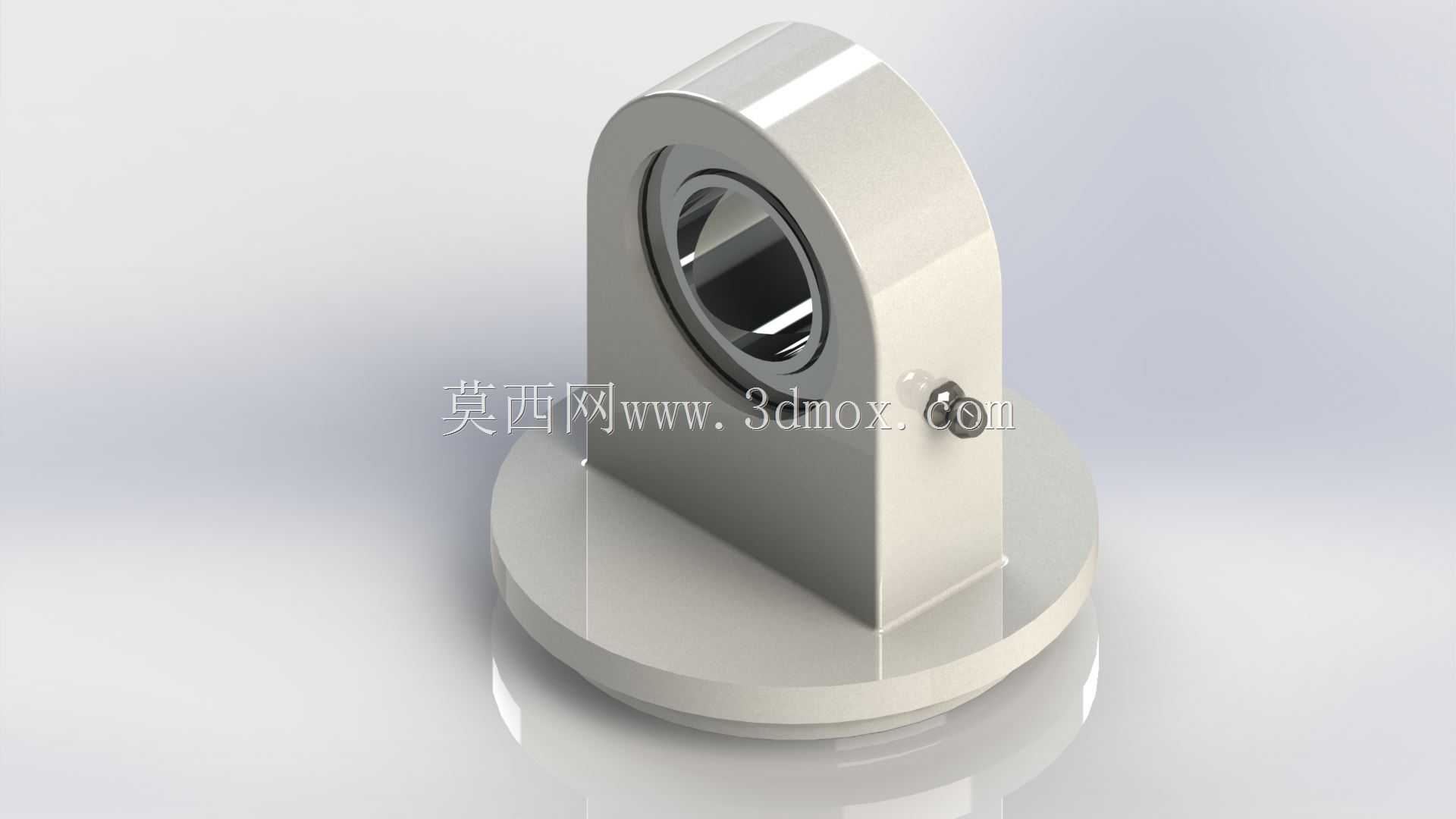

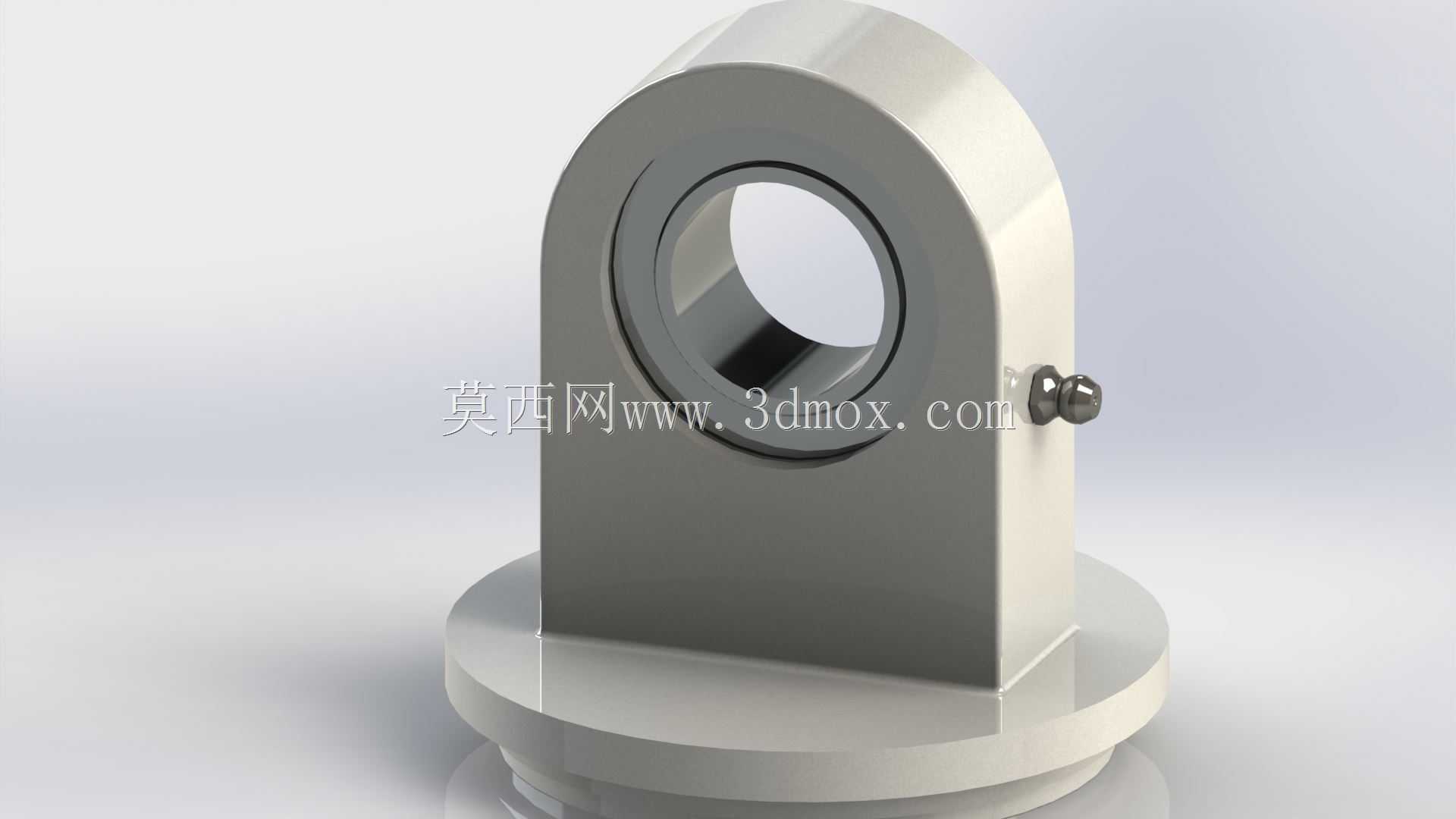

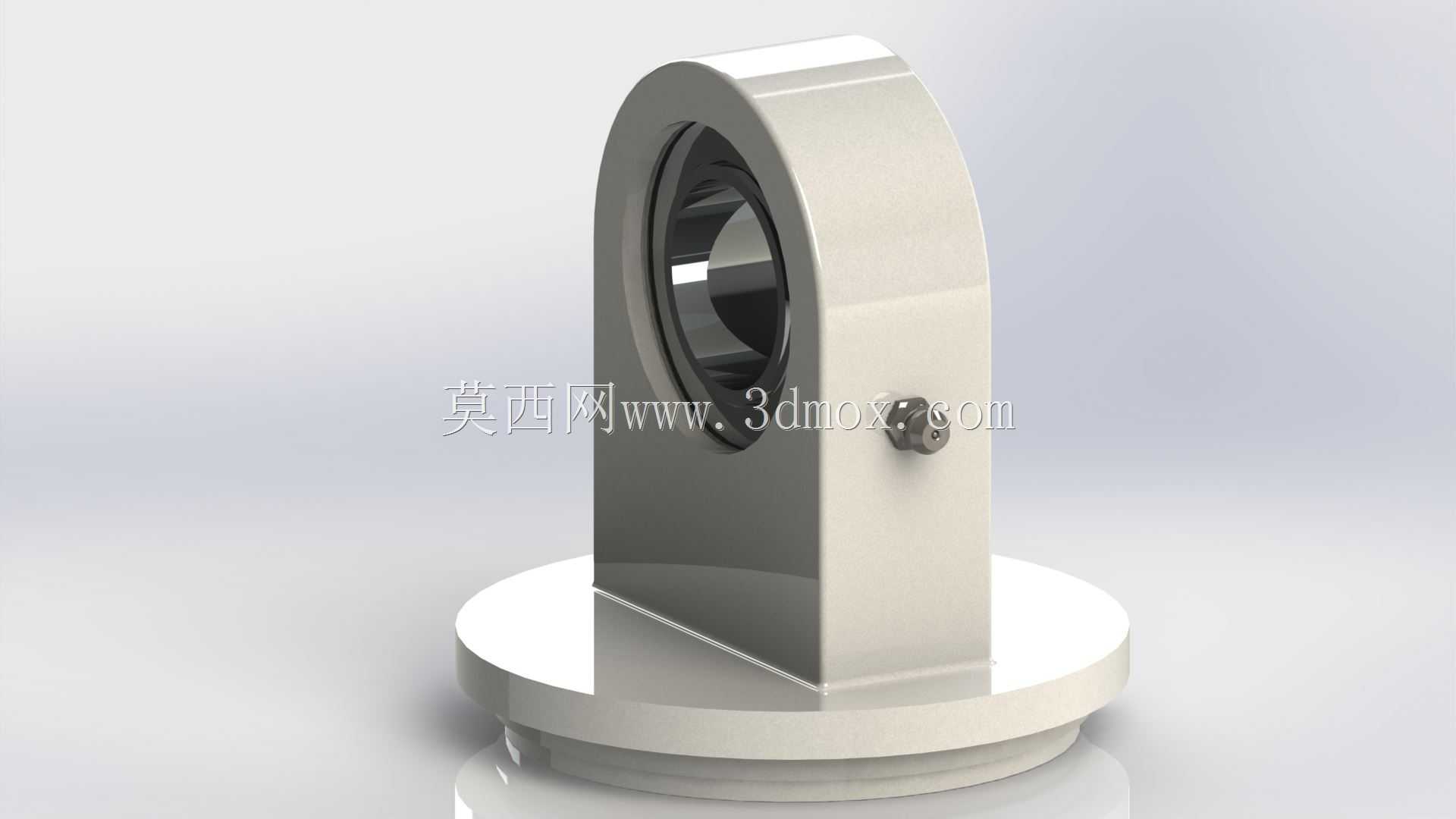

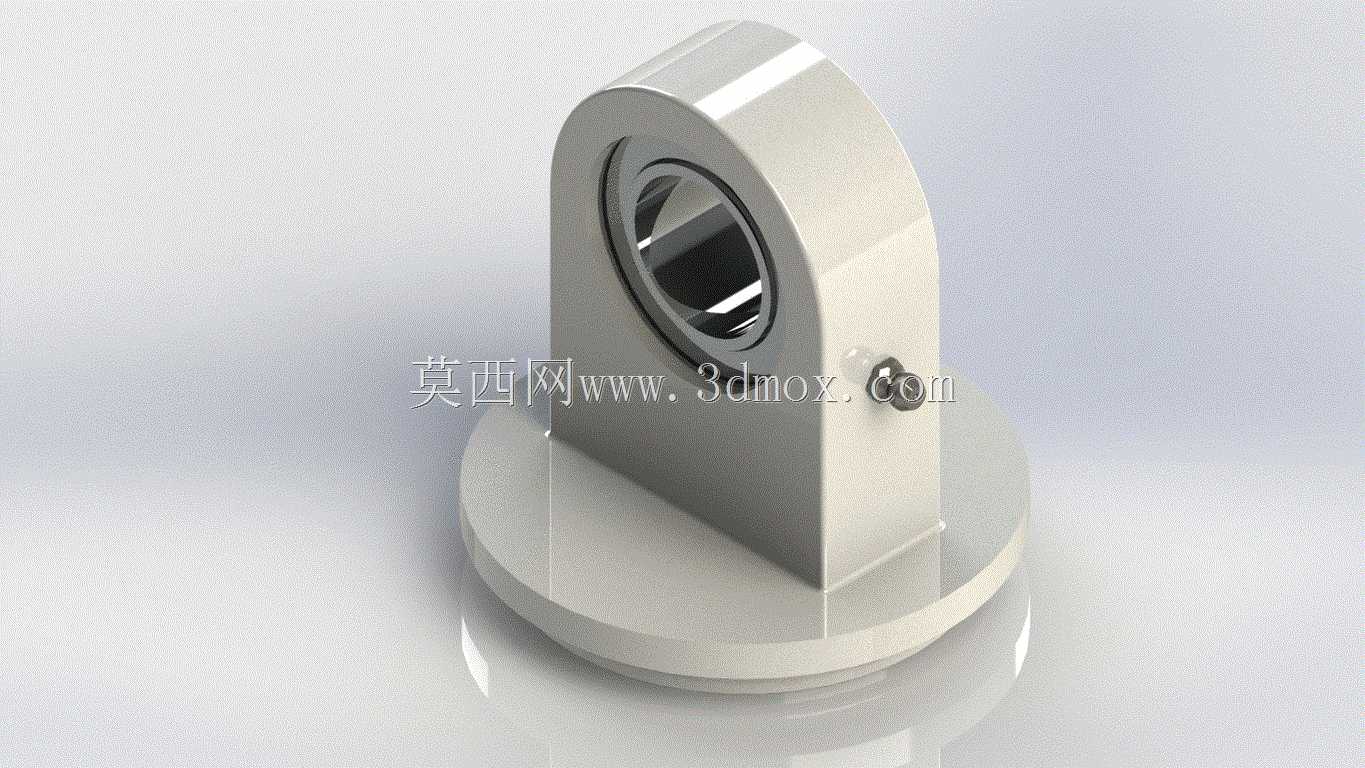

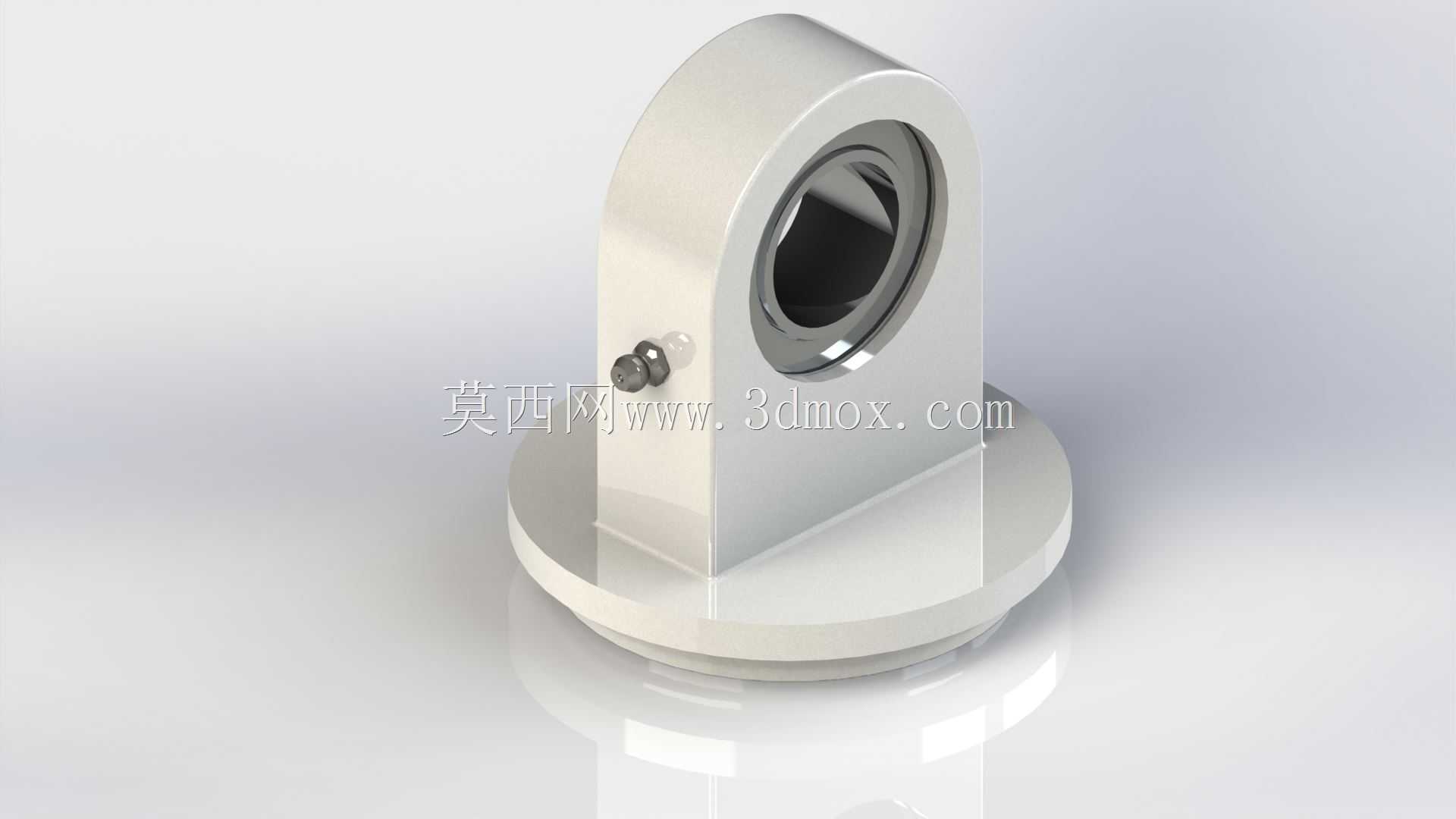

该带隔板球面轴承的杆端结构，是气动、液压传动系统中承担铰接传动、角度补偿的核心连接部件，广泛应用在工业自动化生产线的执行端、工程机械的连杆传动机构、物流设备的举升结构、农业机械的转向连接部位，以及各类需要实现多自由度摆动传动的机械装配场景中，能够在存在安装同轴度误差、工作过程中产生角度偏移的工况下，稳定传递轴向与径向载荷，避免传动部件因别劲出现卡滞、磨损加剧的问题。从功能特性来看，该结构集成了杆端安装基座与自润滑球面轴承的双重功能，内置的球面轴承可以实现绕球心的多方向小角度摆动，自带的隔板结构能够对轴承内圈形成轴向限位，防止轴承在承受交变载荷时出现轴向窜动，同时基座底部的圆形法兰安装面可以通过螺栓紧固在设备的安装基准面上，立板侧的轴承安装孔与球面轴承外圈采用过盈配合装配，确保轴承外圈在工作过程中不会跟随内圈转动，保证铰接转动的灵活性。在设计思路上，该结构优先考虑了载荷传递路径的合理性，底部法兰的厚度经过受力校核，能够将杆端承受的径向载荷均匀分散到安装基准面，避免局部应力集中；立板与法兰底座采用大圆角过渡连接，降低应力集中系数，提升结构的抗疲劳强度；球面轴承的选型匹配了常规气动、液压连杆的常用轴径范围，轴承的球面接触面积经过优化，在保证摆动灵活性的同时，具备足够的接触强度来承受冲击载荷。从安装边界来看，底部圆形法兰设置了均匀分布的螺栓安装孔，孔位间距符合通用传动部件的安装规范，能够适配多数设备的安装基座孔位；立板的厚度控制在合理范围，既保证了轴承安装孔的支撑长度，避免轴承外圈受力不均，也不会占用过多的装配空间；轴承内孔的尺寸公差按照铰接配合的要求设计，能够与配套的连杆销轴实现间隙配合，保证装配后销轴可以顺畅转动，同时不会因间隙过大产生传动冲击。该结构在实际使用中，能够有效补偿传动系统中因加工误差、安装偏差、工作受力变形带来的角度偏移，减少传动过程中的附加载荷，延长整套连杆传动机构的使用寿命，尤其适合在往复摆动、频繁换向的传动工况下使用，相比普通的固定铰接座，其角度补偿能力更强，安装维护更加便捷，不需要额外加装调心结构即可满足多方向摆动的传动需求。
