自动化锥形工件装配生产线设备

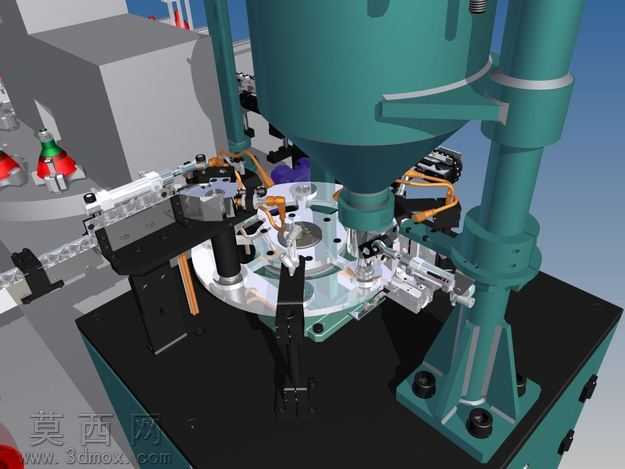

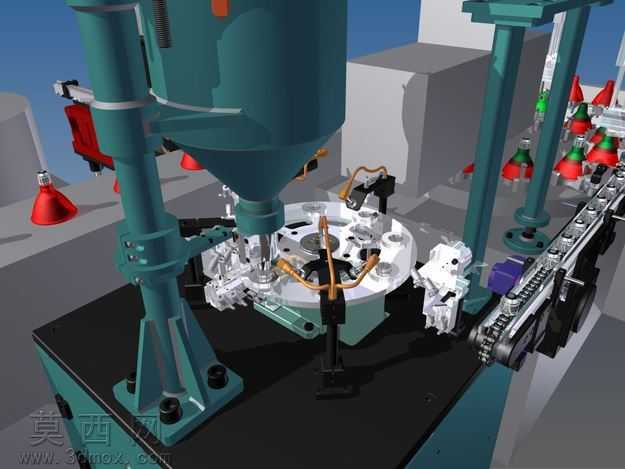

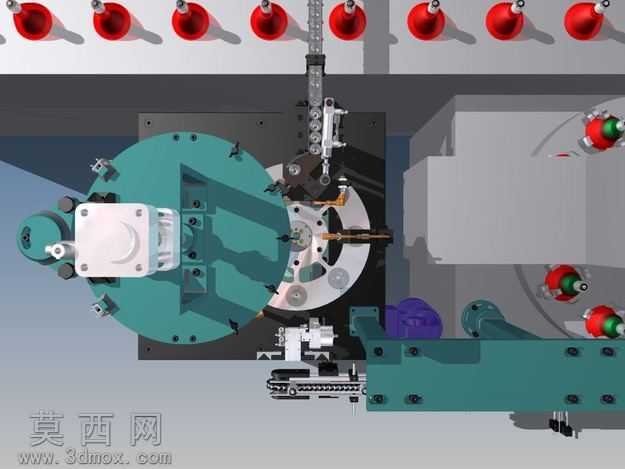

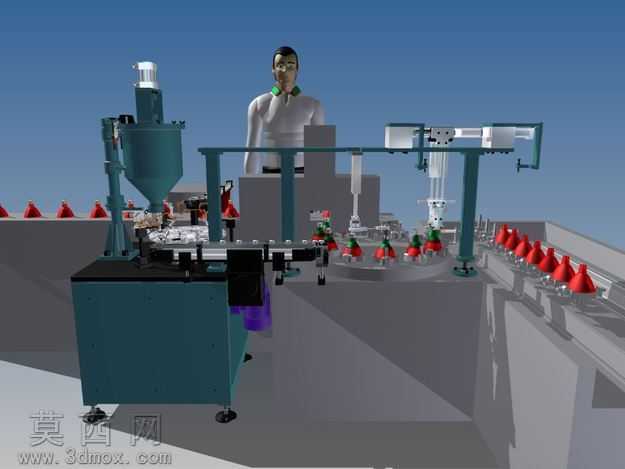

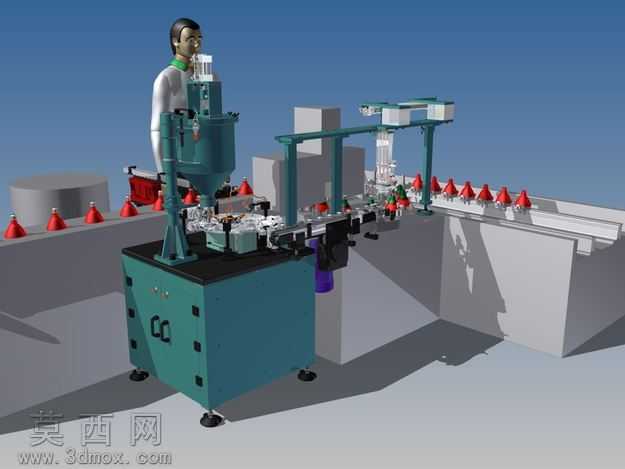

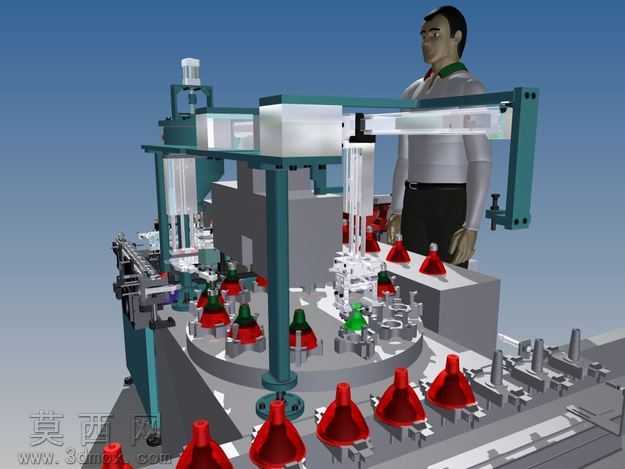

本模型为自动化锥形工件装配生产线三维设计成果，采用Autodesk Inventor完成全参数化建模与装配校验，整体还原了产线从工件上料、定位装配到输送流转的完整作业流程。建模阶段严格遵循机械设计公差规范，对各功能模块进行独立零件建模与层级装配：主体机架采用方通焊接结构建模，底部配置可调脚轮与支撑脚结构，兼顾设备移动便利性与作业稳定性；核心装配工位设置立式储料送料机构，内置料仓、定量分料组件与压装执行单元，模型还原了送料轨道的导向斜面、定位卡槽的细节结构，确保工件装配过程的同轴度精度；线体部分采用皮带输送结构建模，等距设置工件定位治具，治具外形与锥形工件底部完全适配，避免输送过程中工件偏移；产线末端配置跨接龙门架结构，集成辅助检测与工件转移功能模块，龙门架采用铝型材拼接结构建模，还原了型材连接角码、安装槽位的细节特征。材质与渲染阶段针对不同部件赋予对应材质属性：机架主体采用哑光青绿色金属漆材质，模拟工业设备钣金喷塑的表面质感；输送皮带采用哑光黑色橡胶材质，还原皮带的粗糙表面纹理；储料机构、龙门架等机加工部件赋予亮面金属材质，体现钢材机加工后的金属光泽；锥形工件采用半透明红色塑料材质，区分工件与设备主体，提升模型辨识度；场景内配置标准人体模型参照，直观体现设备的实际作业高度与人机交互尺度。设计过程中重点考量产线的作业连贯性，各工位间距按照装配节拍进行参数化排布，送料机构的出料位置与输送线治具位置完全对位，压装行程根据工件装配深度进行参数化设定，龙门架的作业范围覆盖末端输送段，可兼容后续工件分拣、检测工序的拓展需求；所有运动部件均预留了运动副约束，可直接用于产线运动仿真，验证各机构动作的干涉情况，为后续实物加工、产线调试提供精准的三维参照依据。
