HiTecHS-422舵机配套十字四翼伺服摇臂

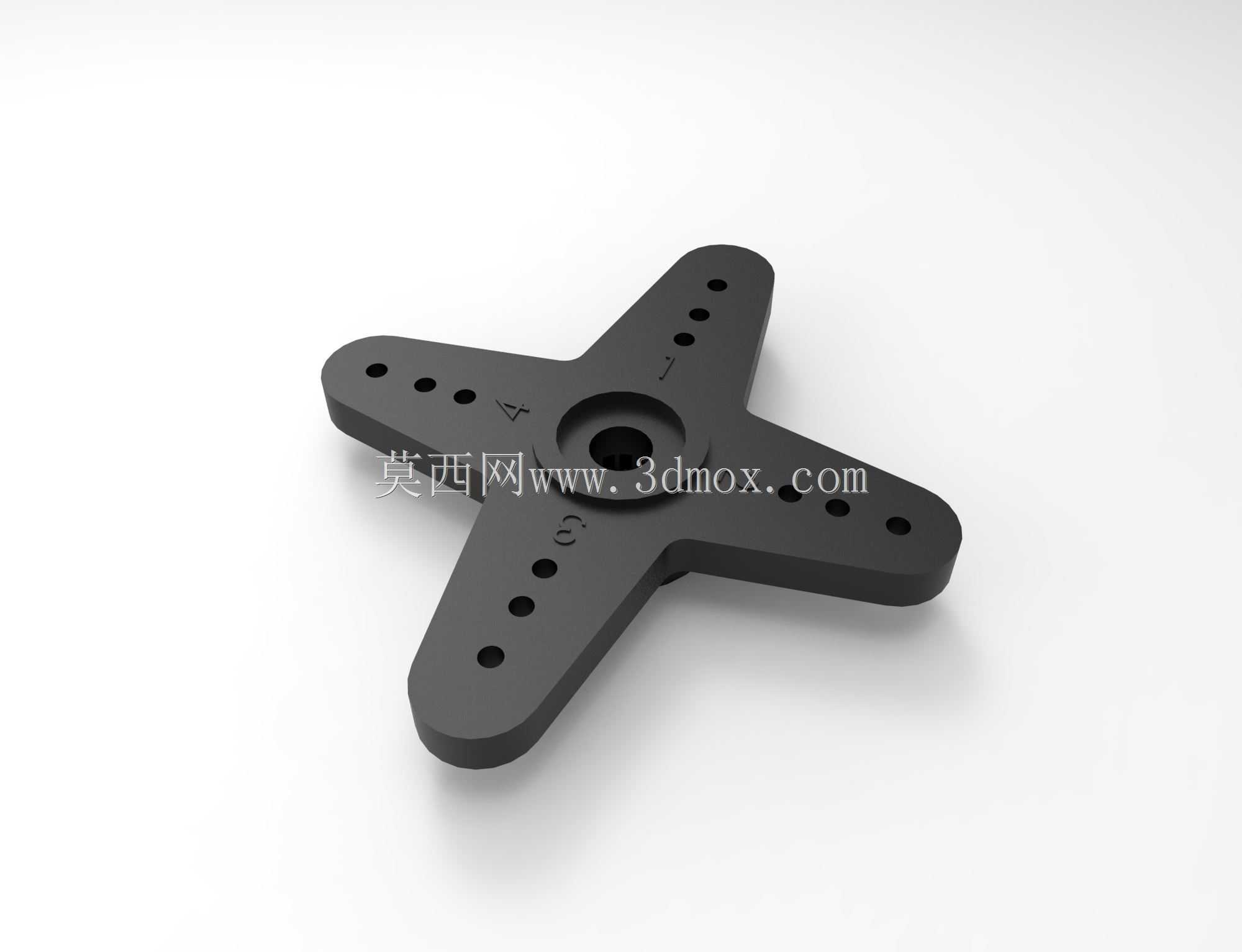

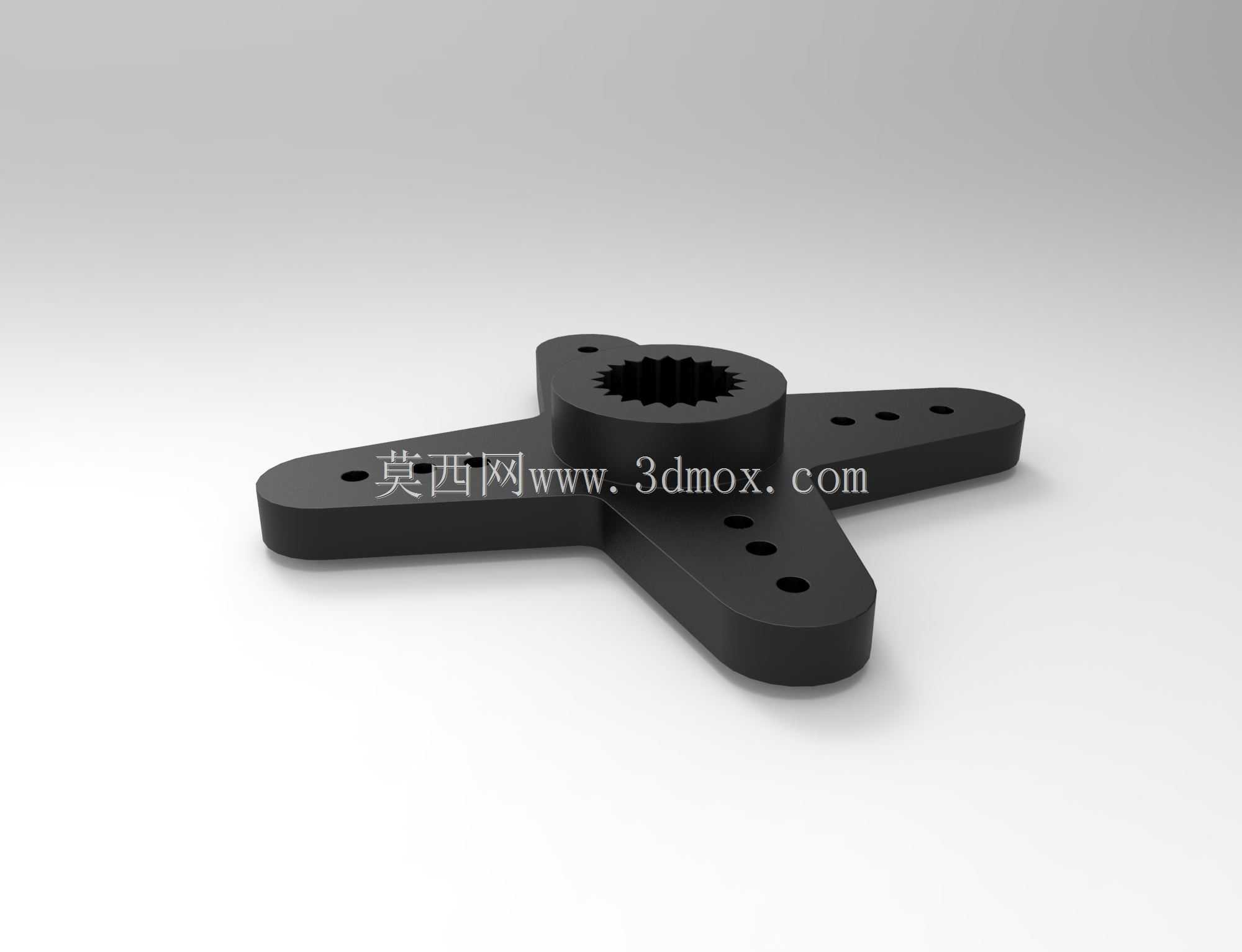

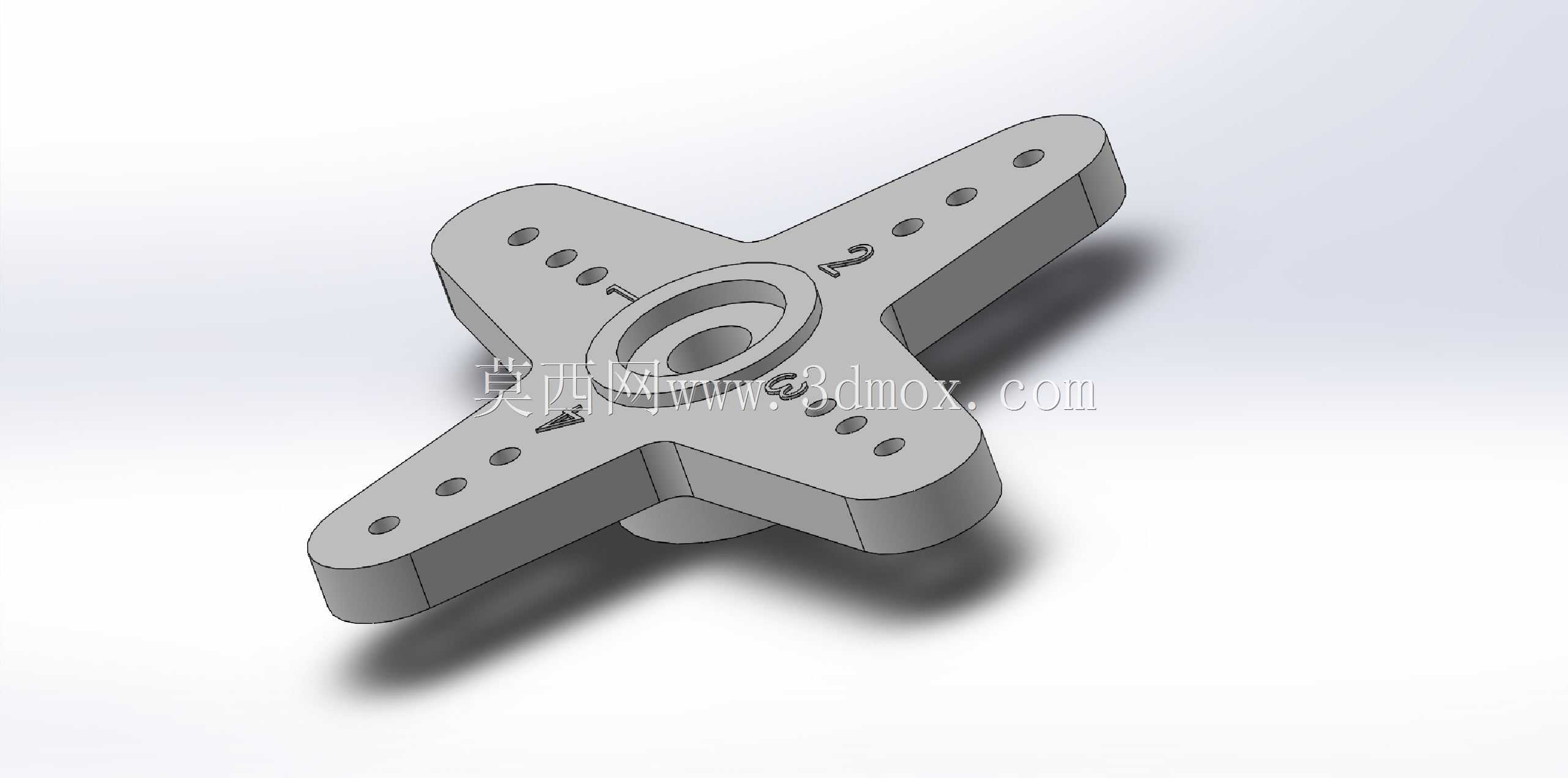

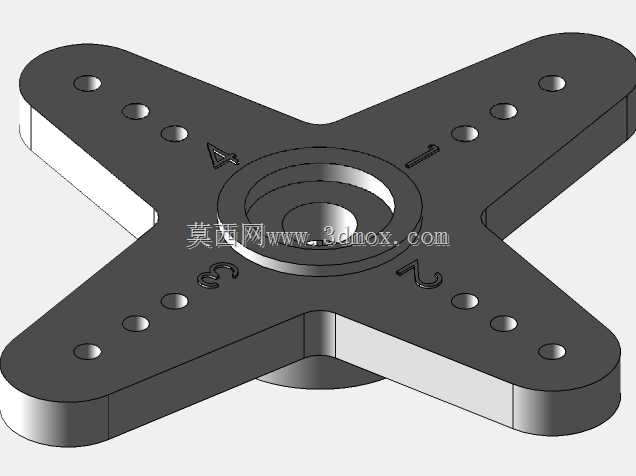

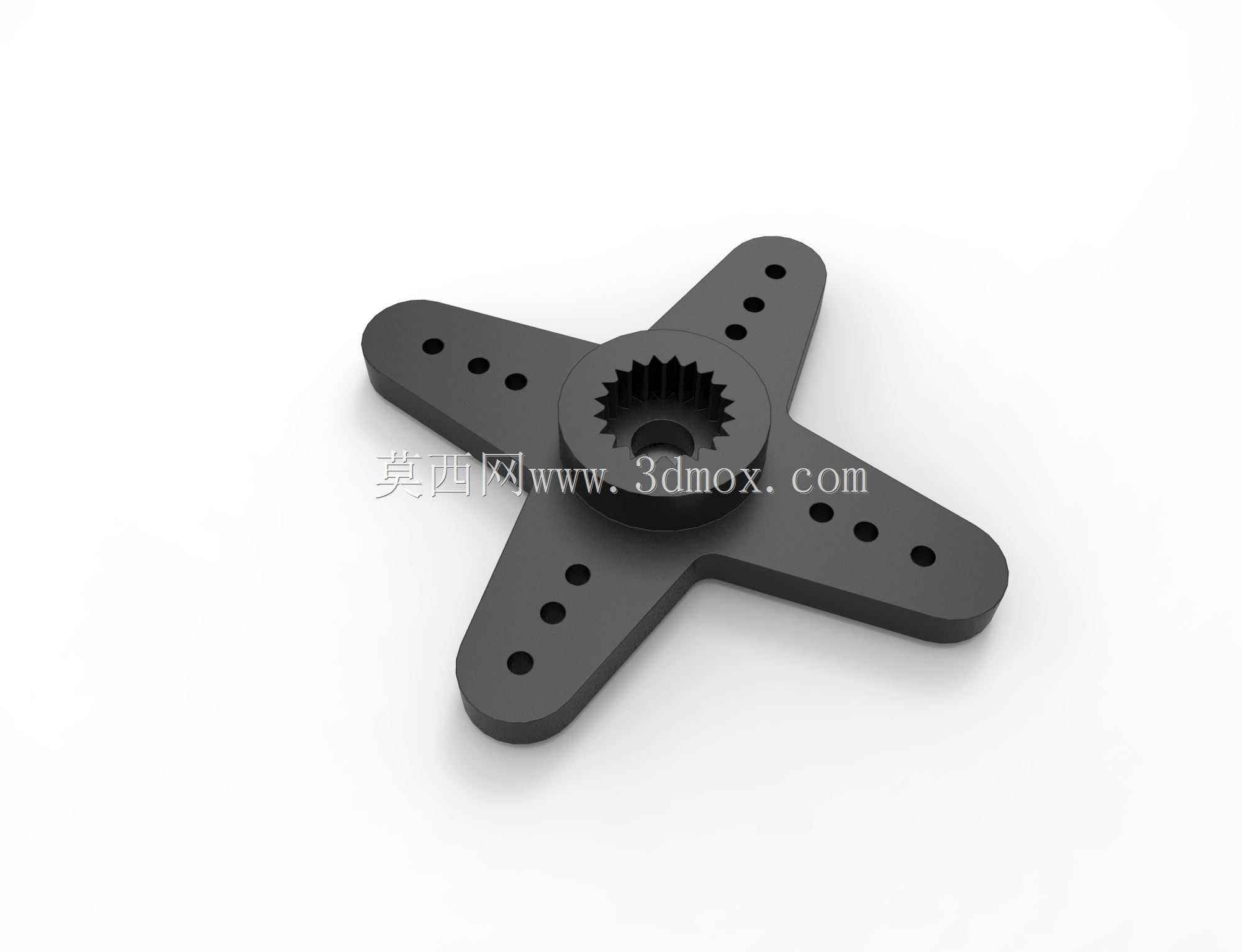

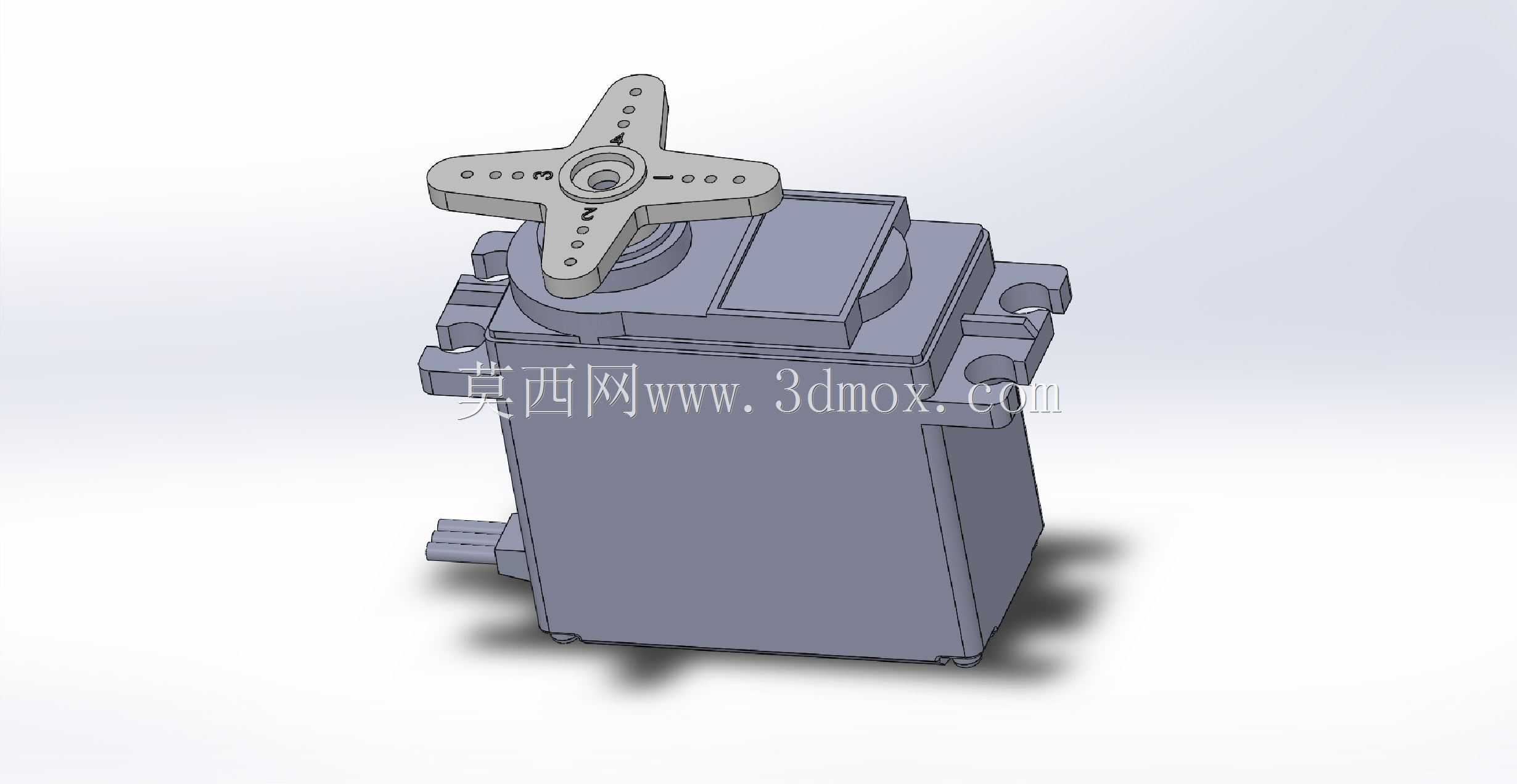

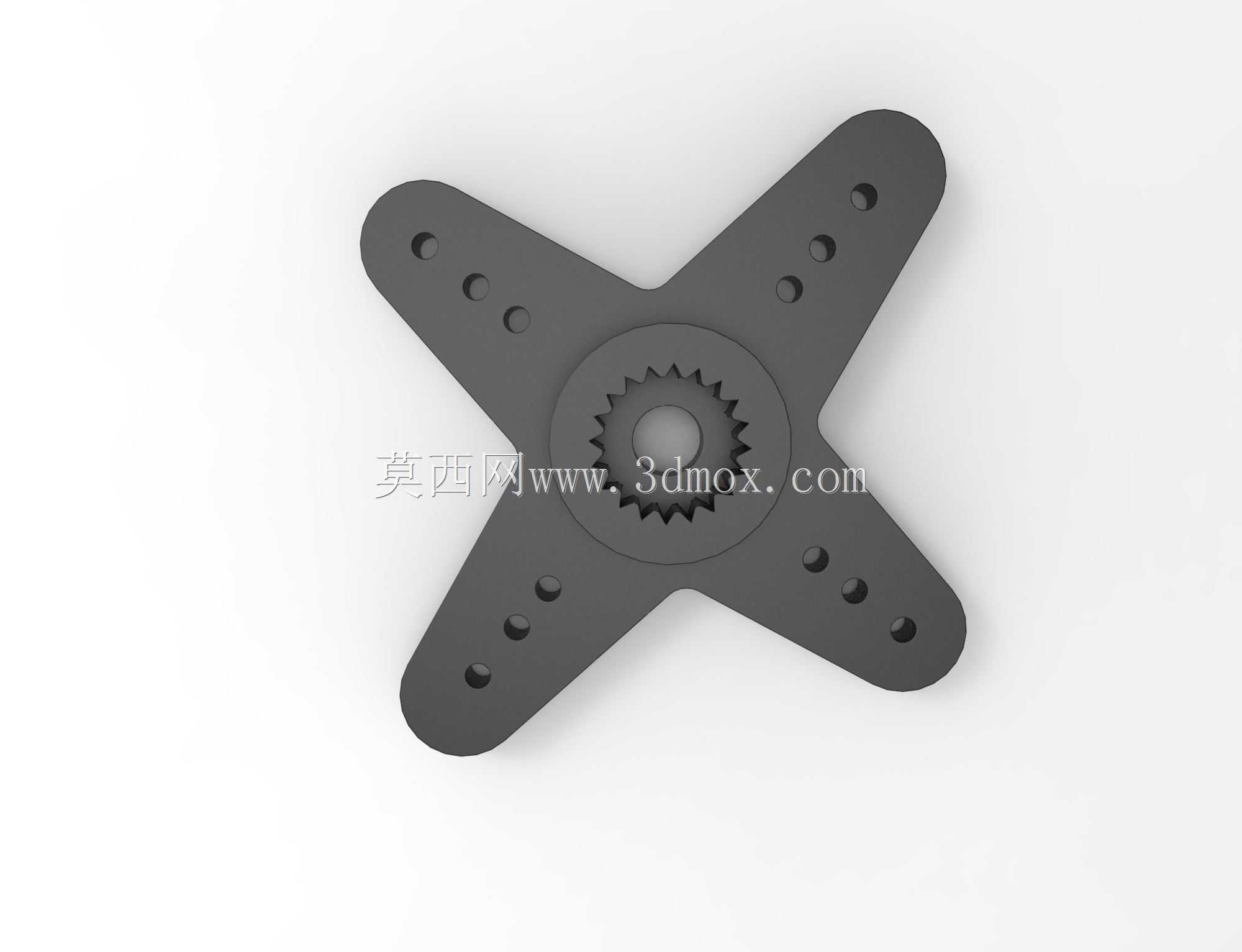

这款十字形四翼伺服摇臂，是专为HiTec HS-422型号豪华伺服电机配套设计的传动执行部件，主要应用在航模舵面控制、小型自动化执行机构、教学实验机械装置、桌面级机械臂关节传动等场景中，作为伺服电机输出轴与外部负载之间的核心连接构件，承担着将伺服电机的旋转扭矩传递到执行端，精准控制负载偏转角度的核心作用。在航模应用场景中，这类四翼摇臂可同时连接多组操纵连杆，分别控制固定翼航模的副翼、升降舵、方向舵等多个操纵面，相比单臂或双臂摇臂，四翼结构能够在同一安装位上实现多路传动输出，大幅简化航模内部的传动布局，减少额外摇臂安装带来的重量冗余，提升航模内部空间利用率。在小型自动化设备场景中，这类摇臂可用于小型物料分拣机构的拨杆安装、多工位切换装置的传动连接，通过四个翼面的不同孔位组合，灵活调整传动杠杆比，适配不同负载行程、不同输出扭矩的实际使用需求。从设计思路来看，这款摇臂采用中心对称的十字四翼布局，中心位置设置与伺服电机输出轴匹配的安装孔位，采用标准的花键配合结构，能够与HS-422伺服电机的输出齿盘完全契合，避免传动过程中出现滑齿、间隙过大等问题，保证角度控制的精准度。每个翼面沿长度方向均匀排布多个安装孔位，使用者可以根据实际需要的传动行程、扭矩输出比例，选择不同距离中心的孔位安装连杆：当选择靠近中心的孔位时，传动杠杆比更小，输出端偏转角度更小，但能够传递更大的扭矩，适合驱动较重的负载；当选择远离中心的孔位时，传动杠杆比更大，输出端能够获得更大的偏转行程，适合需要大角度动作的轻载场景。在外形尺寸与安装边界方面，这款摇臂的所有尺寸均通过数字卡尺对适配的伺服电机进行实物测量后确定，中心安装孔的深度、直径与花键参数完全匹配对应型号伺服的输出轴，安装后摇臂底面与伺服电机壳体上表面保留合理间隙，转动过程中不会与电机壳体、周边安装结构发生剐蹭干涉。四个翼面的边缘做了圆弧过渡处理，没有尖锐棱角，既能够减少转动过程中的风阻（在航模场景中尤为重要），也能避免安装调试过程中尖锐边角划伤操作人员或周边线路。摇臂整体采用等厚度设计，结构强度分布均匀，在承受额定传动扭矩时不会出现翼面弯折、断裂的情况，同时尽可能控制自身重量，降低伺服电机的额外负载，提升动态响应速度。翼面上的安装孔采用统一的标准孔径，适配市面上通用的模型连杆接头、紧固件，不需要额外进行二次加工即可直接装配使用，降低了使用者的装配门槛。
