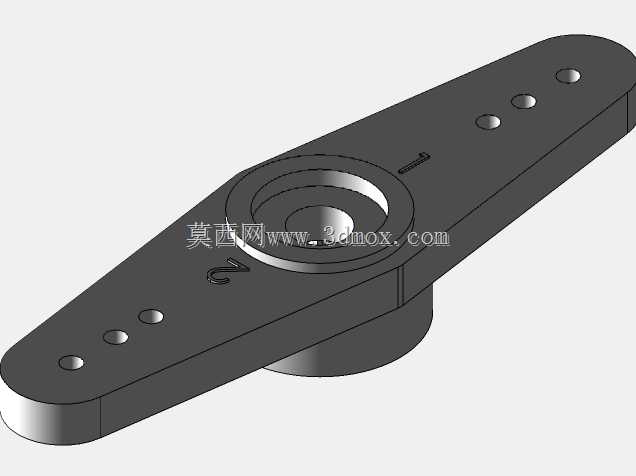

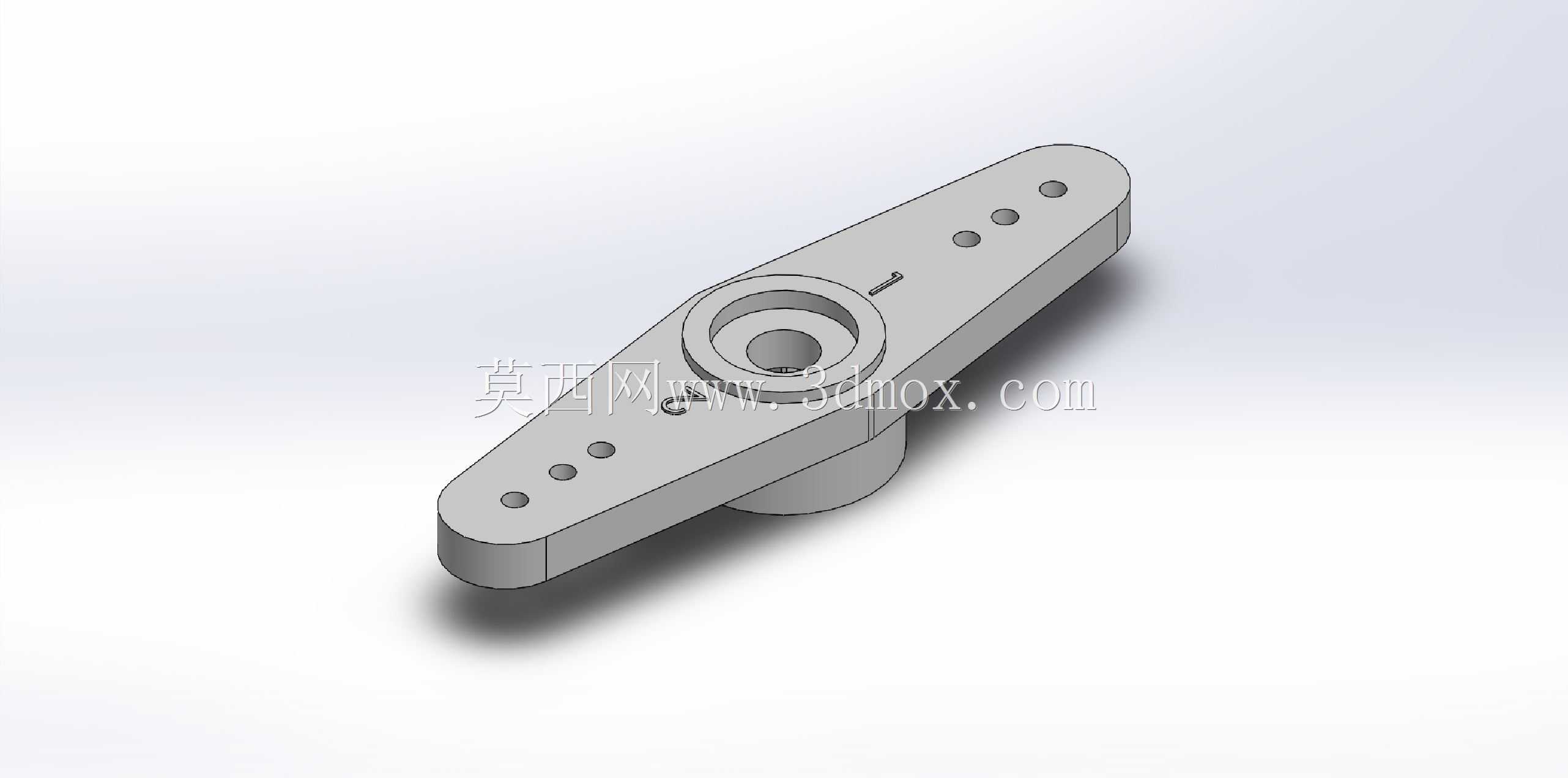

这款双翼结构的伺服摇臂,是配套对应规格伺服电机使用的末端执行连接件,主要应用在航模舵面控制、小型自动化执行机构、教学实验机械装置、小型仿生机器人关节传动等场景中,作为伺服电机输出轴与外部负载之间的力矩传递部件,承担着将电机的旋转扭矩转化为负载往复摆动动作的核心作用。在航模应用场景里,这类摇臂可以连接固定翼航模的副翼、升降舵、方向舵的操纵连杆,通过伺服电机的定角度转动,精准带动舵面偏转,实现飞行器飞行姿态的实时调整;在小型自动化设备中,这类摇臂可搭配传感器实现料道挡板的开合、小型物料的拨送、工位的简易切换等动作,凭借伺服系统的高精度角度控制特性,实现重复定位精度要求较高的往复动作。
从功能特性来看,这款双翼摇臂采用对称式双延伸臂设计,相比单臂摇臂拥有更多的连杆安装点位,能够同时连接两组操纵连杆,或是根据实际安装需求选择不同孔位调整力臂长度,适配不同的扭矩输出与摆动行程需求。摇臂中心位置设置了与伺服电机输出轴匹配的安装孔位,孔型适配对应型号舵机的花键输出轴,能够保证安装后无旷量,避免传动间隙带来的动作误差,中心周边的定位结构可以在安装时快速对齐摇臂的中位,方便调试时确定舵机的初始角度位置。摇臂两侧的臂身上均匀分布了多个安装小孔,每个孔位到中心转轴的距离经过精准测算,使用者可以根据实际需要的摆动线速度、输出力矩选择对应的安装孔,当选择靠近中心的孔位时,输出端的摆动行程更小但输出力矩更大,适合驱动负载较重的结构;选择远离中心的孔位时,摆动行程更大、动作响应更快,适合需要大角度快速动作的轻载场景。

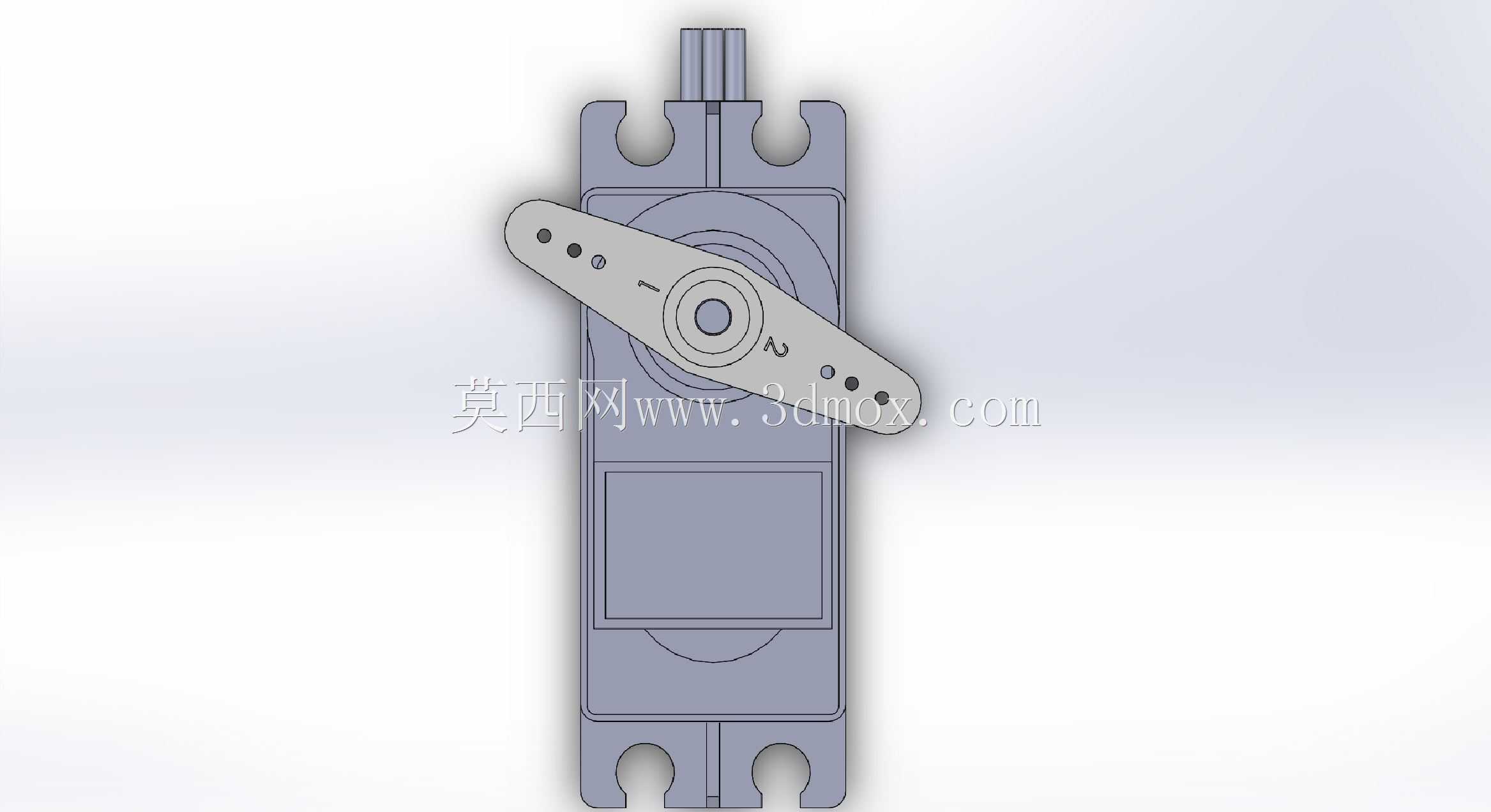

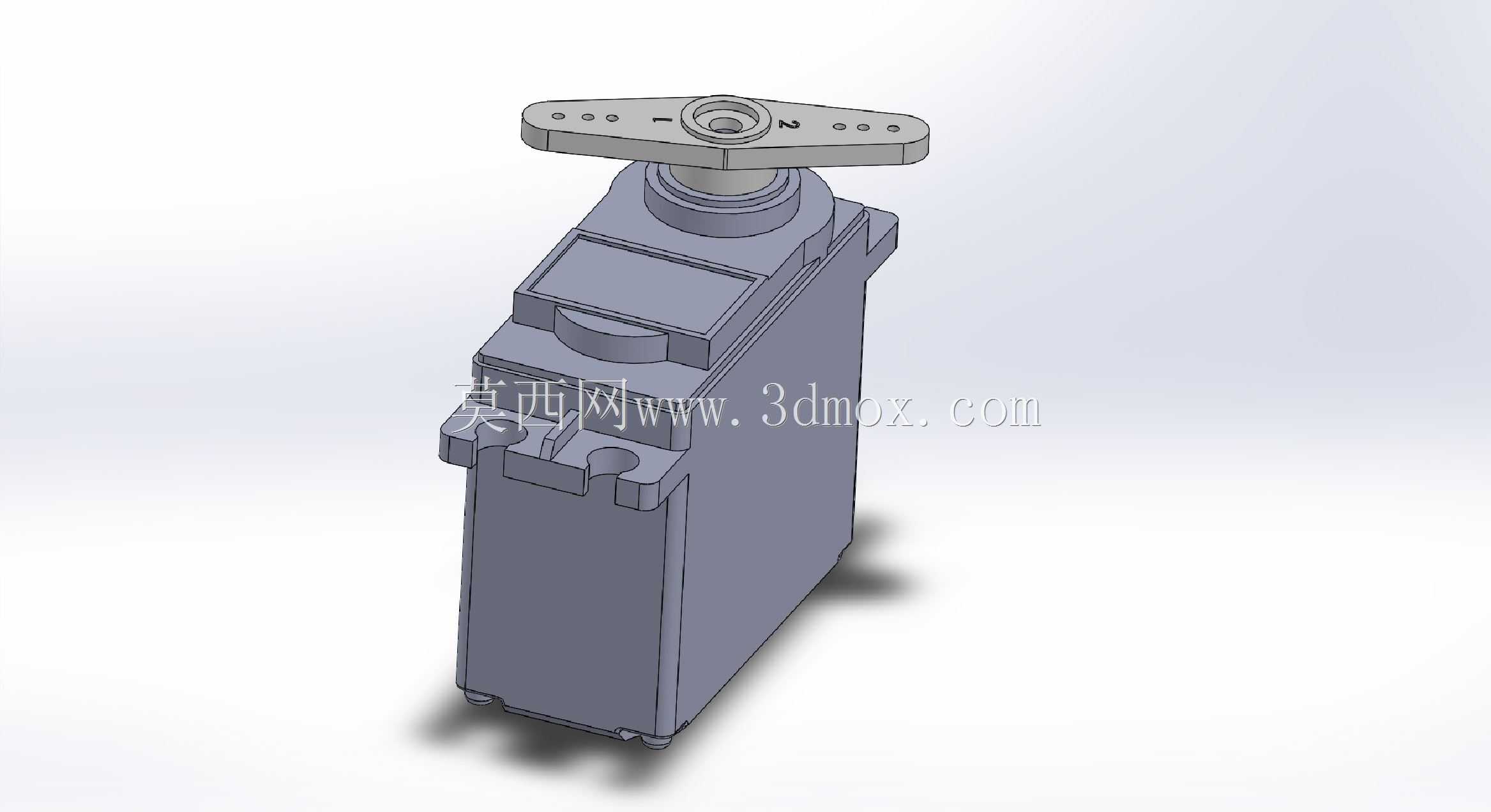

设计过程中,这款摇臂充分考虑了实际安装的边界限制,整体采用扁平式流线外形,没有多余的外凸结构,能够在狭窄的安装空间内完成布置,不会在摆动过程中与周边的结构件发生干涉。摇臂的厚度经过合理设计,既保证了足够的结构强度,在传递额定扭矩时不会发生弯折变形,又尽可能控制了自身重量,降低伺服电机的额外负载,提升动作响应速度。所有安装孔的位置精度都经过校准,孔位间距统一,能够搭配标准规格的球头连杆、销轴等标准连接件使用,不需要额外进行二次加工即可完成装配。摇臂底部的凸台结构可以在安装时贴合伺服电机的输出轴端面,保证摇臂安装后与电机输出轴保持垂直,避免因安装倾斜导致的转动卡滞、连杆受力不均等问题,延长整套传动结构的使用寿命。
- 全部评论(0)
- 模板大小 1.35 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Rendering,SOLIDWORKS,Rendering
- 软件分类 通用机械零部件
