适配HS-422伺服的圆形喇叭连接盘结构

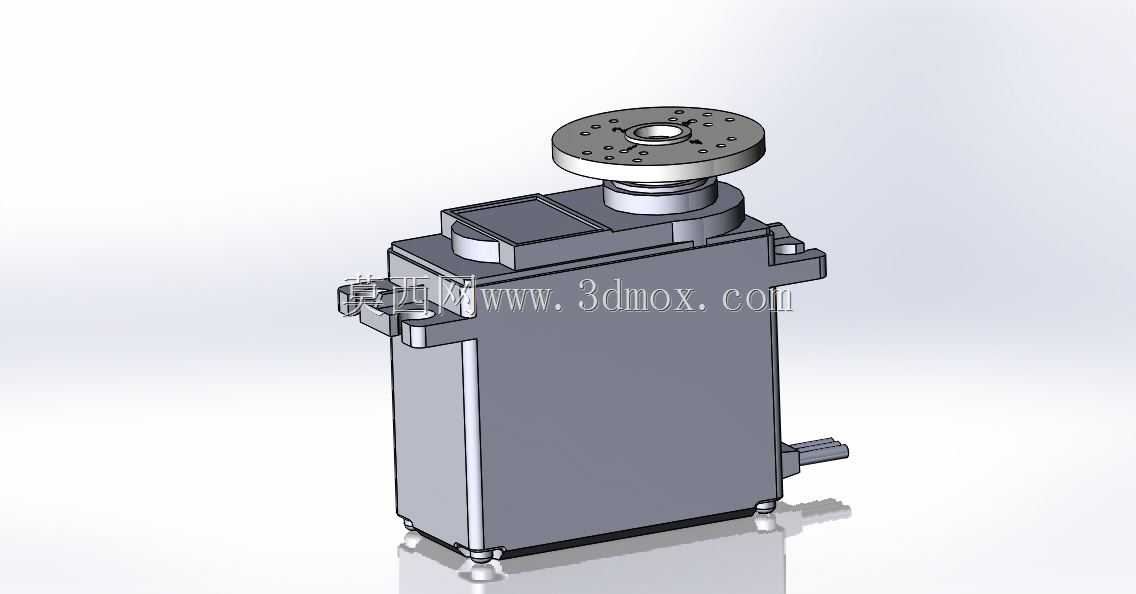

这款圆形连接盘是配套HS-422豪华伺服电机使用的末端输出连接件，在航模舵机传动、小型自动化执行机构、精密机械定位装置中承担动力输出与负载连接的核心作用，常见于遥控模型舵面驱动、小型机械臂关节传动、精密工位微调机构等场景，作为伺服电机与外接负载的转接载体，它能将伺服的旋转扭矩均匀传递到外接执行件上，避免输出轴直接承受偏载力矩，延长伺服核心部件的使用寿命。

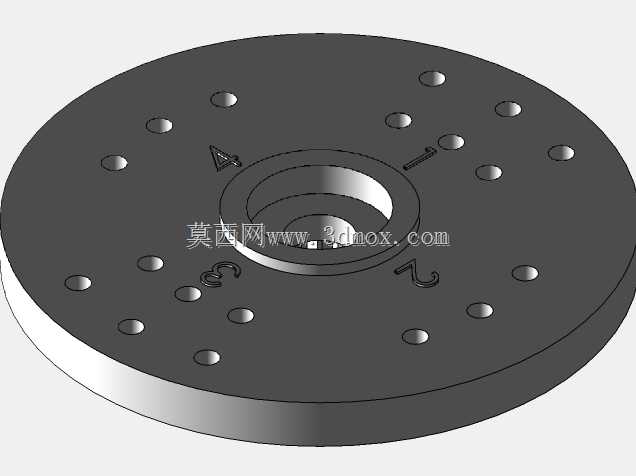

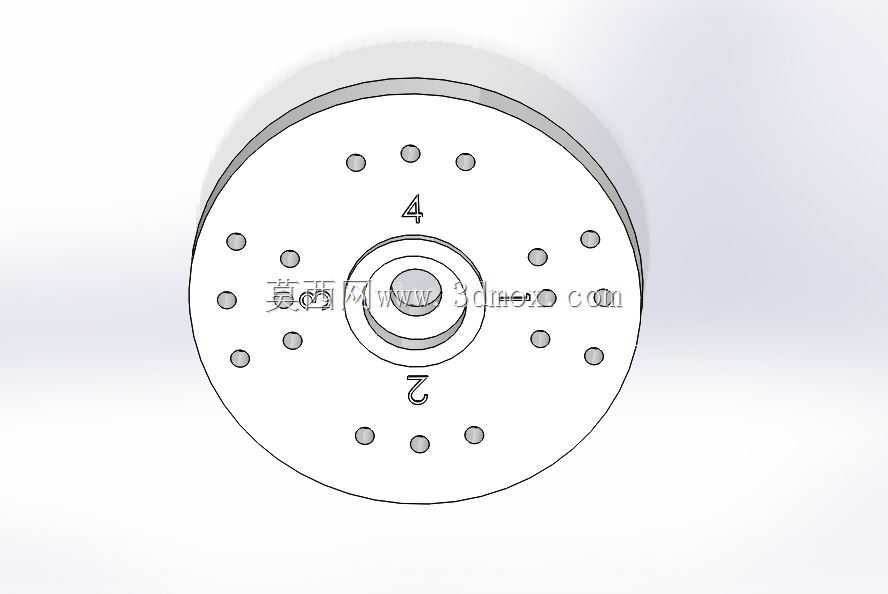

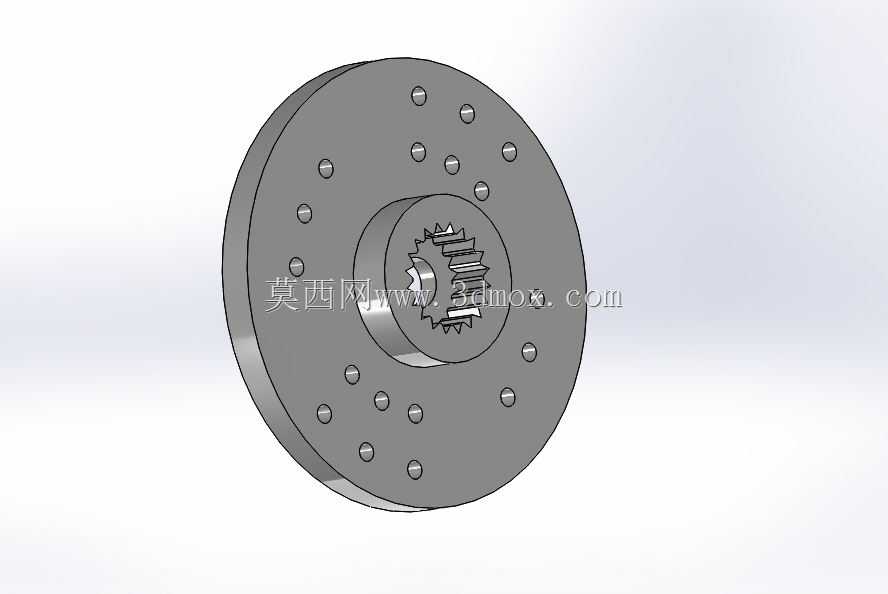

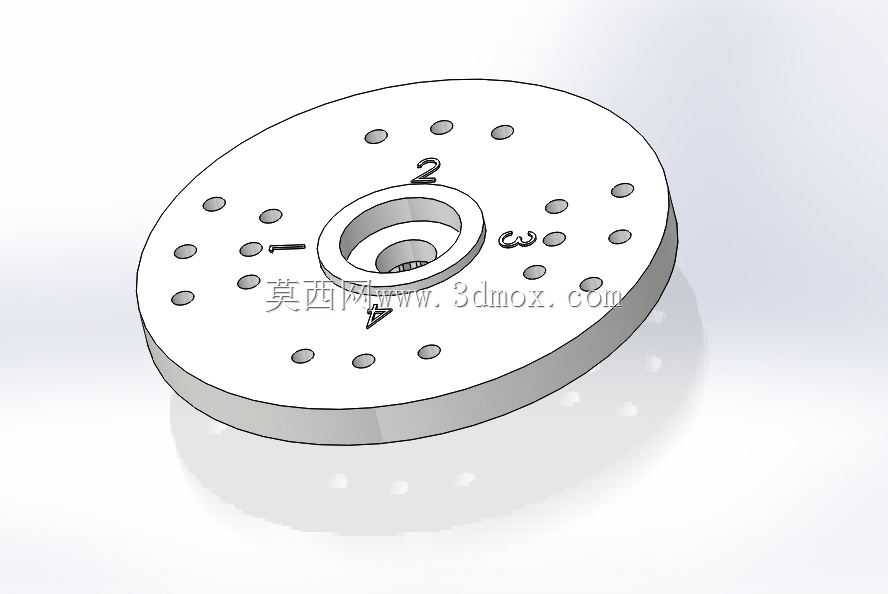

从功能特性来看，该盘体采用圆盘式对称结构设计，中心设置与伺服输出轴匹配的嵌套安装孔，孔位做了适配轴型的限位结构，可与伺服输出端实现无间隙配合，杜绝传动过程中的回程间隙，保证角度控制的精准度。盘面上沿圆周方向均匀排布多组安装孔位，分别对应不同规格的负载安装需求，孔位的排布经过对称度校验，旋转过程中可实现良好的动平衡，避免高速转动时产生偏摆震动。盘面上刻印的数字标识用于安装对位，方便操作人员快速校准负载的初始零位，减少安装调试的对位时间。

设计过程中，首先围绕HS-422伺服的输出轴尺寸、输出端面安装边界做基准定位，确定盘体中心孔的配合公差，保证嵌套后无松旷、无过盈卡滞。其次根据伺服的额定输出扭矩，核算盘体的厚度与材质强度需求，确保满负载传动时盘体不会发生形变或断裂。安装孔位的排布参考了主流小型舵机负载的安装尺寸规范，覆盖常见的摇臂、连杆、舵面等连接件的孔距要求，提升配件的通用适配性。盘体边缘做了倒角处理，避免安装过程中锐边划伤操作人员或外接线路。

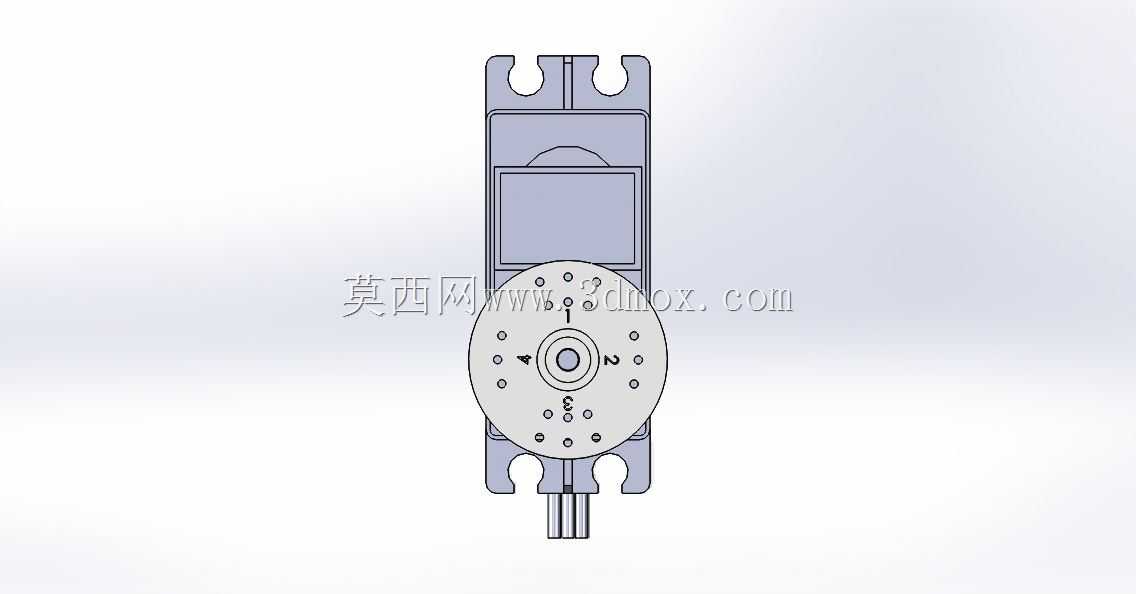

外形尺寸方面，盘体外径适配HS-422伺服的输出端外轮廓，安装后不会超出伺服本体的外径边界，不会对周边相邻部件造成干涉；中心安装孔的深度与伺服输出轴的伸出长度匹配，安装到位后可完全贴合伺服输出端面，保证连接刚性。所有安装孔的孔位公差控制在合理范围，既保证连接件安装顺畅，又能避免孔位间隙过大导致的传动虚位，整体结构紧凑，安装便捷，可满足小型精密传动场景下的高可靠性连接需求。
