DIP40封装双列直插微控制器结构模型

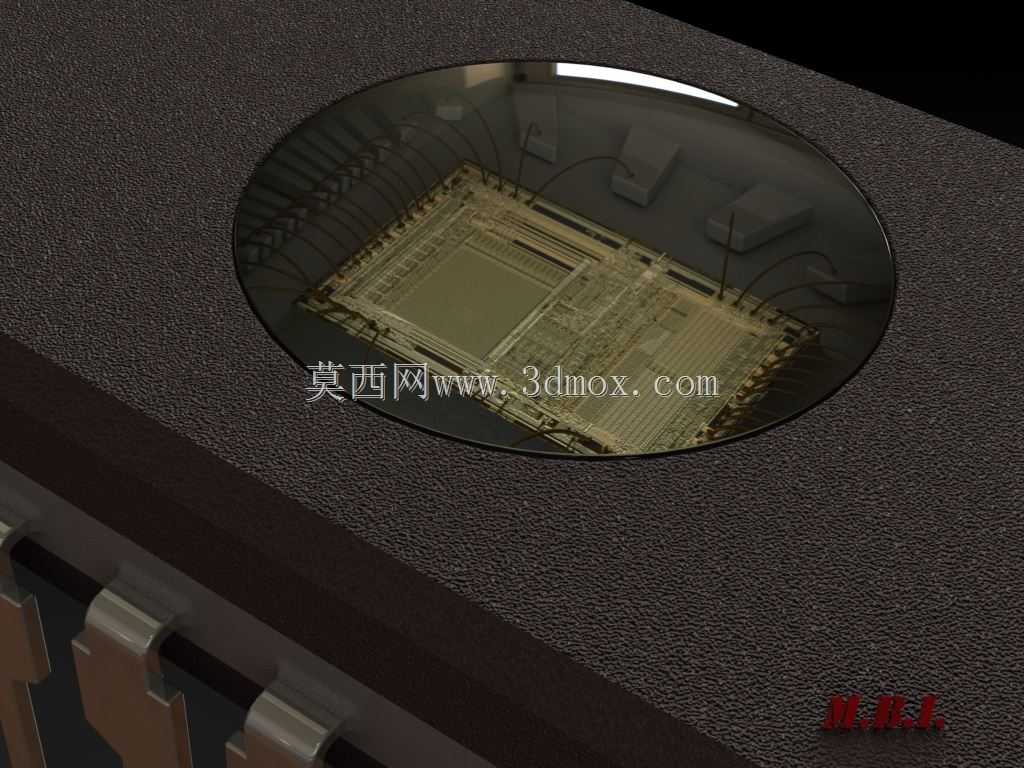

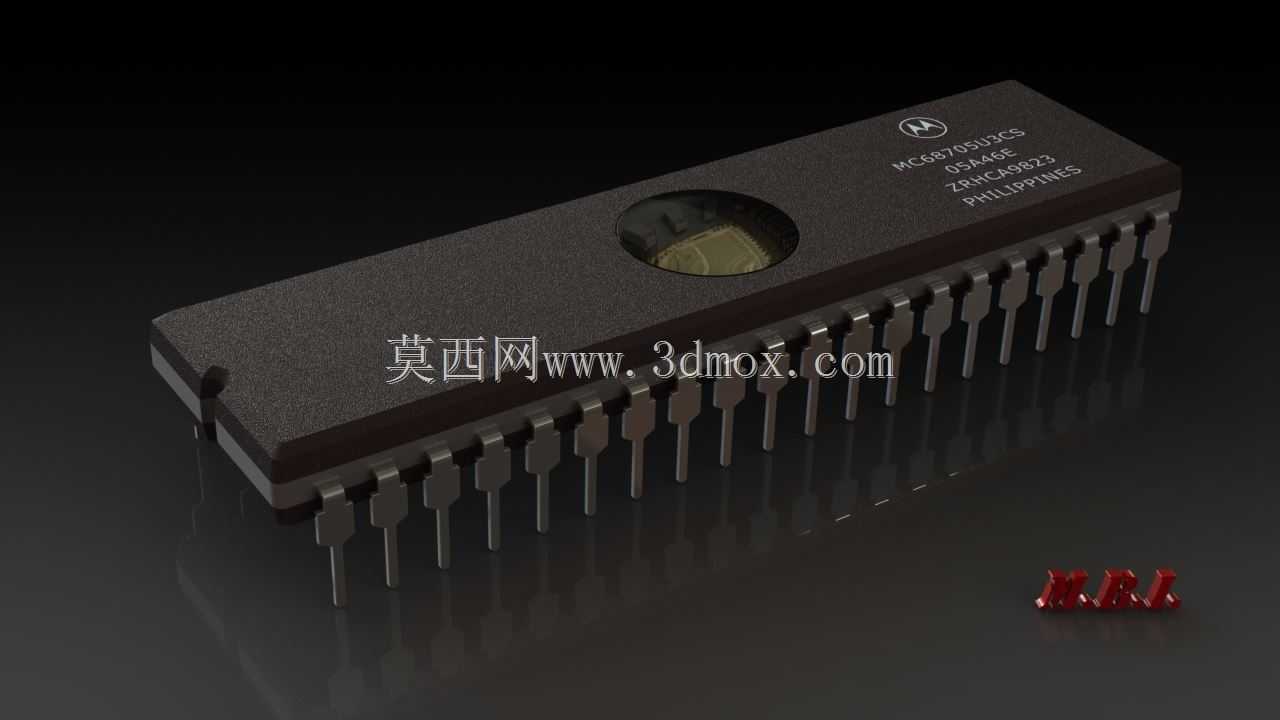

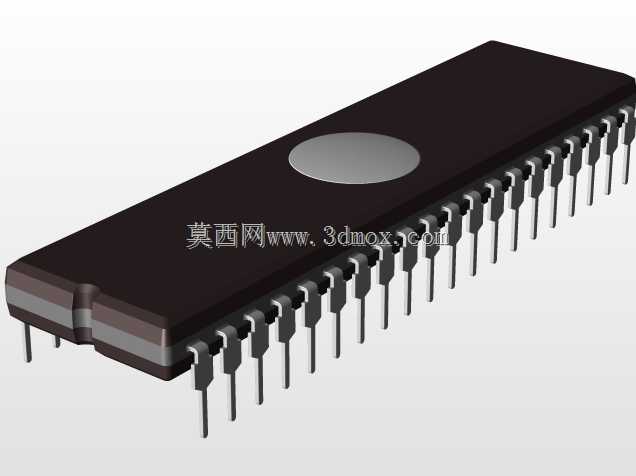

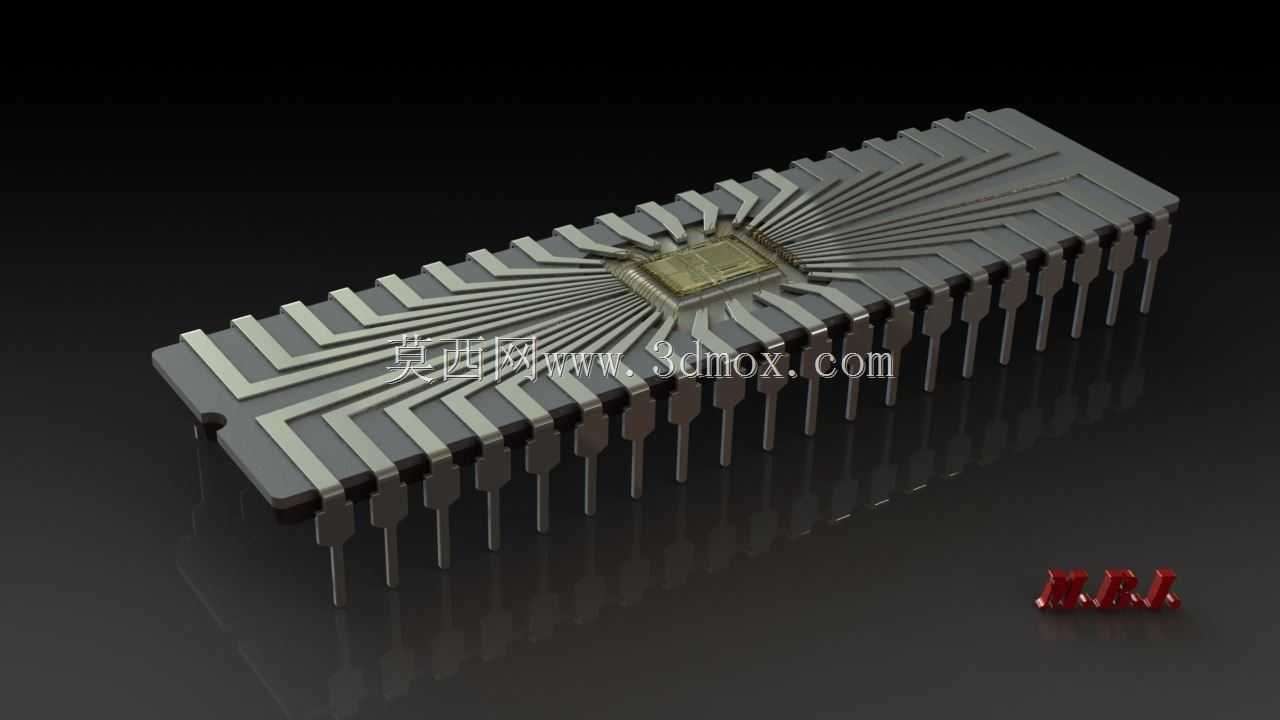

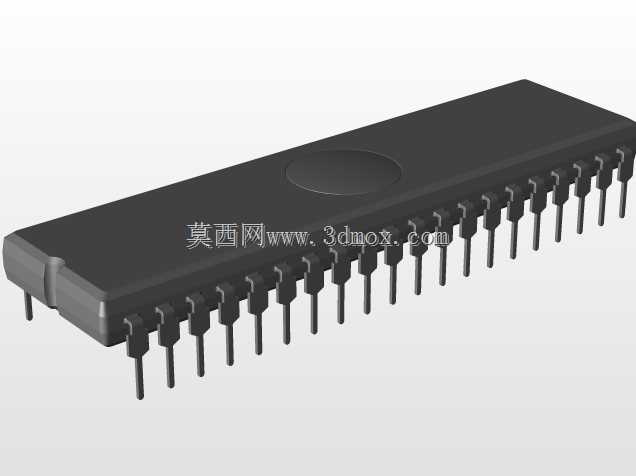

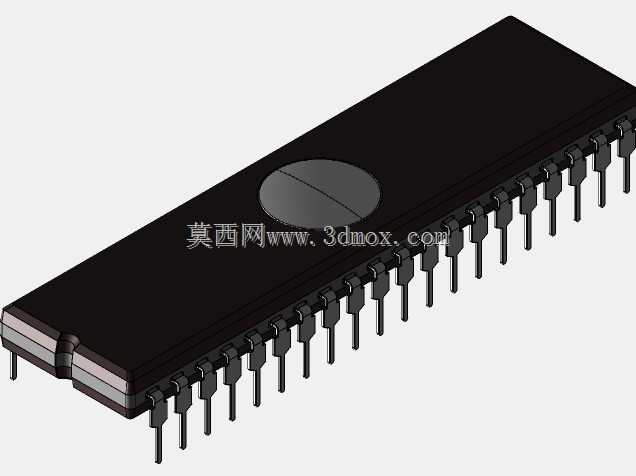

本次呈现的是DIP40封装形式的微控制器实体结构模型，这类双列直插封装的微控制器是电子工业发展进程中应用极为广泛的核心控制元器件，在传统工控控制板、老式家电主控板、教学实验电路、小型嵌入式控制装置、入门级电子开发套件中都能见到它的身影，承担着逻辑运算、指令收发、外设调度、信号处理的核心作用，是整套电子系统的控制中枢。从产品功能特性来看，该类微控制器通过两侧引出的直插引脚实现与电路板的电气连接，40个引脚均匀分布在封装本体两侧，分别对应电源输入、接地、IO信号传输、通信接口、时钟信号、复位触发等不同功能，能够满足多数中小型控制场景的引脚资源需求，直插式的封装形式也让它既可以通过波峰焊固定在印制电路板上，也可以搭配IC插座实现插拔式安装，方便后期的器件更换、程序烧录与故障排查，无需复杂的焊接工具就能完成器件替换，十分适合教学场景、小批量试制场景以及维修场景使用。在设计思路上，该模型完整还原了真实DIP40微控制器的结构特征，本体采用黑色环氧塑封材质的外观质感还原，表面预留了早期EPROM版本微控制器的石英玻璃窗口区域，这个窗口在真实器件中是用于紫外线照射擦除片内存储程序的结构，模型精准还原了窗口的圆形凹陷形态与通透质感，同时对每一根直插引脚的形态、间距、弯折角度都做了等比例复刻，引脚末端的收窄结构、引脚与本体衔接处的固定结构都完整呈现，能够直观展现该类器件的真实装配特征。从外形尺寸与安装边界来看，DIP40封装的器件本体长度、宽度都遵循行业通用的封装标准，两侧引脚的中心间距为2.54mm的标准间距，两排引脚之间的跨距为15.24mm，完全匹配通用IC插座、标准洞洞板、量产印制板的安装孔位设计，模型还原了引脚伸出本体的长度尺寸，能够清晰展现器件焊接到电路板后本体与板面的间隙高度，以及引脚插入焊盘后的伸出余量，在进行电路板布局设计、结构干涉检查、装配工艺模拟时，该模型能够提供精准的尺寸参考，帮助设计人员提前预判器件与周边元器件、外壳结构的空间冲突，避免实际生产装配中出现元器件干涉、安装不到位的问题。同时模型还原了塑封本体表面的标识印刷区域的位置，能够用于产品外观展示、装配示意动画制作、电子教学演示等场景，让使用者能够直观认识双列直插封装微控制器的结构特点，理解直插类电子元器件的安装逻辑与应用方式。
