带侧装接口的双耳环式液压执行油缸结构

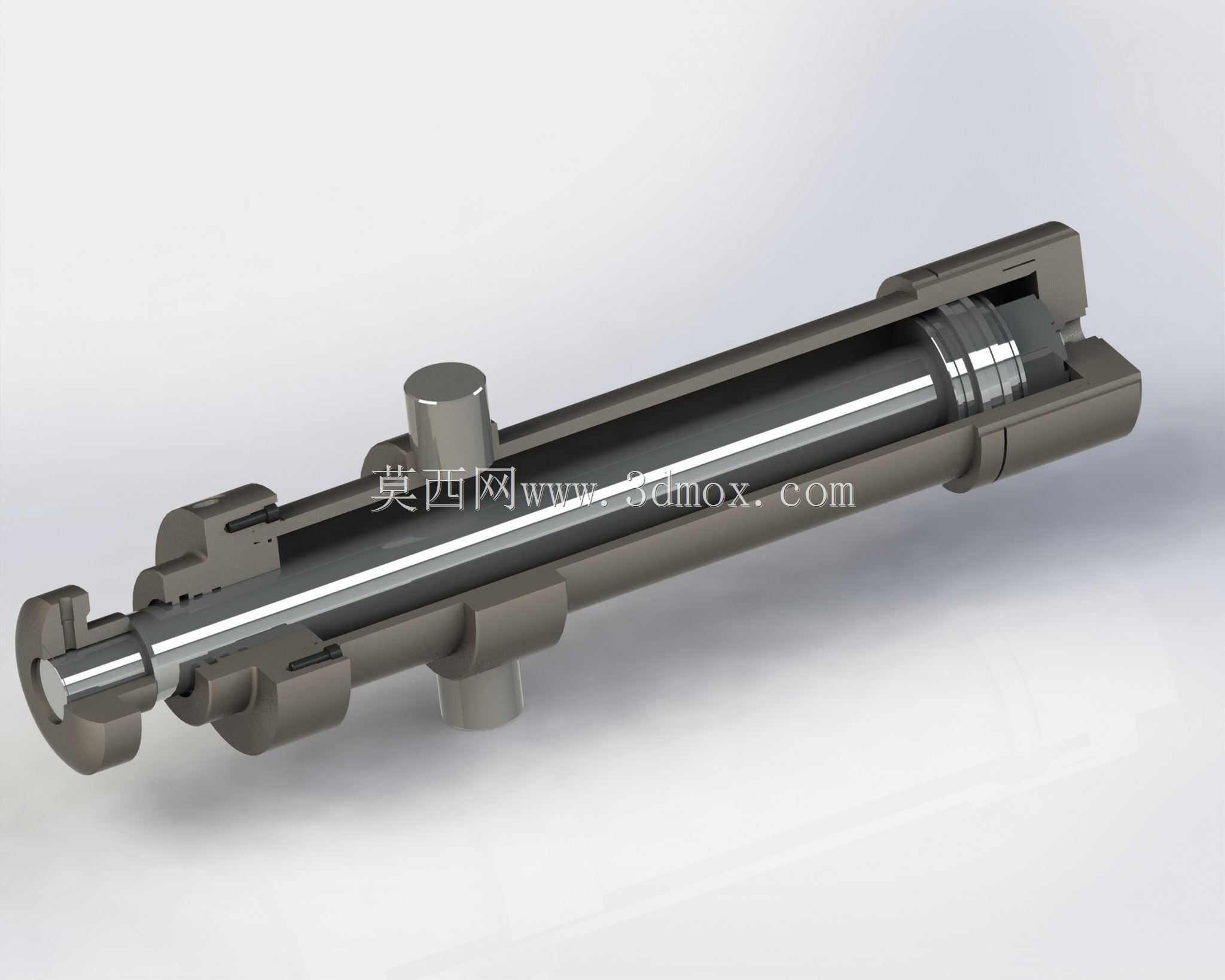

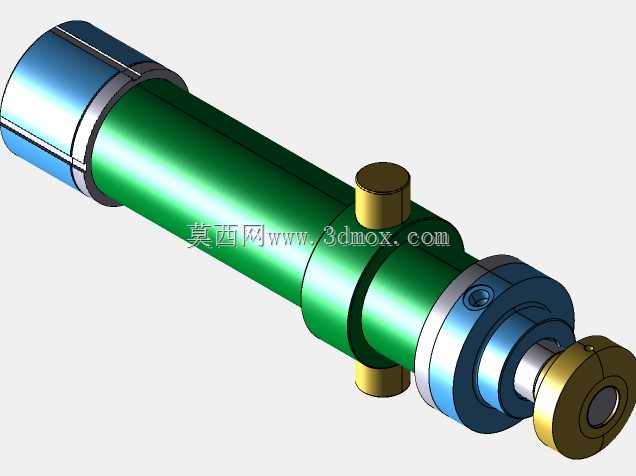

这款液压执行元件是液压传动系统中实现直线往复动力输出的核心部件，广泛应用于工程机械作业装置驱动、工业自动化生产线工位推送、重型装备负载举升、机床工装夹具夹紧、物流设备货叉升降等场景，能够将液压系统的压力能稳定转换为机械直线作用力，为各类需要大推力、平稳动作的作业环节提供可靠动力支撑。从实际用途来看，该执行器可适配中高压液压系统工况，既可以作为独立的动力输出单元驱动负载完成直线位移，也可以配合铰接安装结构实现小角度摆动作业，满足不同设备的动作需求，在负载变化较大的工况下也能保持稳定的输出特性，避免动作卡顿或推力不足的问题。在功能特性上，这款执行器采用了缸筒内置活塞杆的同轴结构设计，活塞部位设置了多道密封环组，能够有效隔离无杆腔与有杆腔的压力油，减少内泄漏量，提升容积效率；活塞杆表面做了高精度磨削处理，表面粗糙度控制在合理区间，既可以降低密封件的磨损速率，延长密封组件的使用寿命，也能减少活塞杆往复运动的摩擦阻力，提升动作响应速度。缸体两侧设置了径向安装支座，端部采用铰接式连接结构，能够适配不同安装面的固定需求，同时抵消安装过程中产生的微小同轴度误差，避免活塞杆受侧向力导致的偏磨问题。从设计思路来看，这款执行器在结构规划阶段优先考虑了工况适配性与维护便捷性，缸体采用分体式装配结构，端盖与缸筒通过可拆卸方式连接，当内部密封件出现磨损时，无需整体更换部件即可完成密封件的更换维护，降低设备运维成本；油口设置在缸体侧部的支座位置，既能够缩短油路连接的管路长度，减少管路压力损失，也能避免活塞杆往复运动过程中与外接油管产生干涉，提升管路布置的整洁度与可靠性。在外形尺寸与安装边界方面，该执行器整体为长条形同轴结构，径向尺寸紧凑，不会占用过多的设备安装空间，侧部安装支座的孔位间距、端部铰接孔的直径都按照通用液压元件的安装尺寸规范设计，能够直接替换同规格的常规液压油缸，无需对设备安装位做额外改造；活塞杆伸出端的连接尺寸也适配通用的负载连接接口，可以直接连接作业机构，减少适配加工的工作量。整体结构在保证结构强度的前提下优化了壁厚分布，既能够承受额定工作压力下的载荷冲击，也控制了整体自重，降低设备安装的负载负担。
