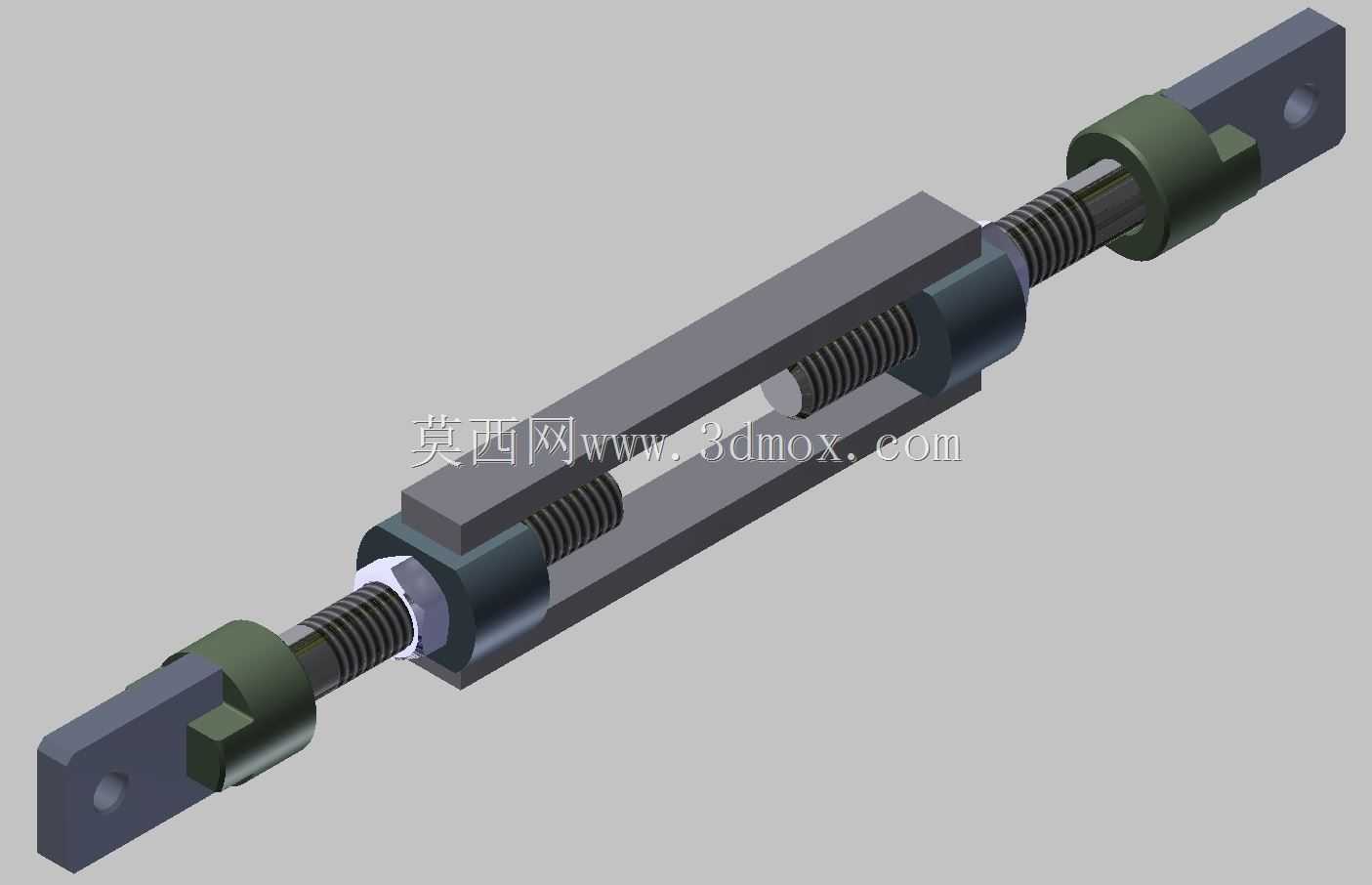

双向螺纹调节拉紧索具结构

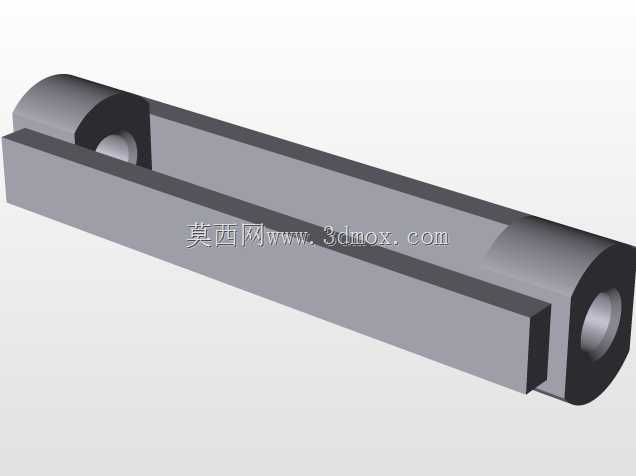

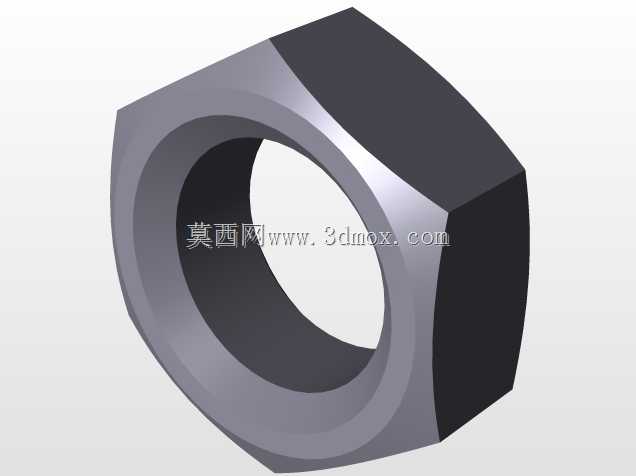

这款双向螺纹调节拉紧构件，是工业场景中常用的张紧连接部件，广泛应用于线缆张拉、桁架临时固定、索道架设、重型设备吊装对位、钢结构安装找正、舞台桁架搭建、船舶缆绳调节等需要精准控制张紧力的作业场景，核心作用是通过两端的反向螺纹结构，在不转动两端连接端的前提下，旋转中间架体即可实现两端连接点距离的微调，以此完成张紧力的精准控制，避免传统索具调节时需要扭转缆绳或连接端带来的应力扭转问题。从功能特性来看，该构件两端采用叉形铰接连接端，可适配销轴类连接结构，铰接设计允许连接端存在小角度的偏转，能够补偿安装过程中两端连接点的角度偏差，避免构件承受额外的弯曲应力，延长整体使用寿命；中间的双向螺杆采用正反梯形螺纹设计，梯形螺纹的牙根强度高、对中性好，具备良好的自锁性能，调节到位后无需额外锁止结构即可保持张紧状态，不会因为受载出现自行回松的问题，同时螺纹传动的调节精度高，可实现毫米级的长度微调，满足高精度张紧作业的需求。在设计思路上，这款构件采用对称式布局，中间的长槽型架体同时作为调节操作的受力部件，两端的螺母嵌块与架体配合，旋转架体时两个嵌块会同步相向或反向移动，实现长度调节，这种设计将调节操作的受力点集中在中间架体上，操作时无需卡持两端螺杆，仅用普通扳手卡住中间架体即可转动调节，大幅降低了现场操作的难度；两端的连接头与螺杆采用一体化设计，避免了装配式连接头容易出现的断裂松脱问题，连接头的销孔位置做了加厚处理，能够承受更大的拉拽载荷，适配大吨位的张紧作业需求。从安装边界来看，该构件的整体外形为细长杆状结构，最小安装长度适配短距离张紧场景，最大调节行程可覆盖常规工业张拉作业的长度补偿需求，两端叉形接头的销孔尺寸适配标准规格的连接销轴，可与市面上常规的卸扣、吊环、连接耳板直接配合使用，无需额外加工转接件；安装时仅需保证两端连接点的同轴度偏差在铰接允许的偏转范围内即可，不需要严苛的对中精度，适配现场复杂的安装工况，构件整体的外轮廓无尖锐凸起，安装后不会剐蹭周边的线缆或构件，适合在狭小空间内完成安装调节作业，在长期受载的工况下，螺纹副之间可加注润滑脂降低磨损，保证长期使用后仍能顺畅调节，不会因为锈蚀或卡滞无法调整张紧力。
