滚柱悬挂滑动闸门轴承结构设计

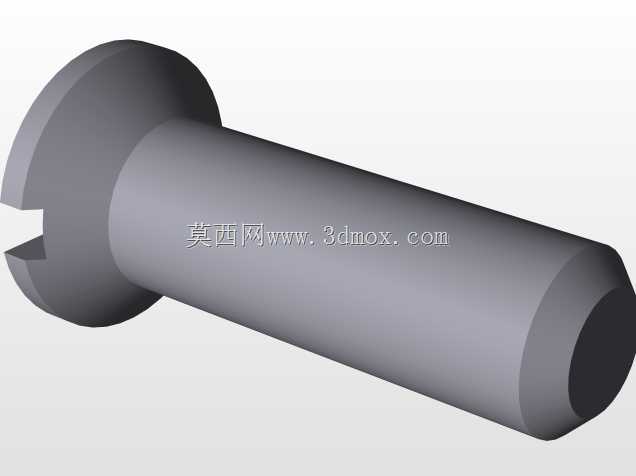

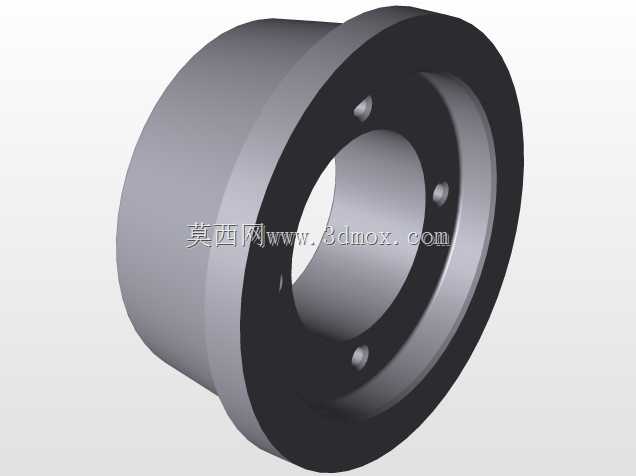

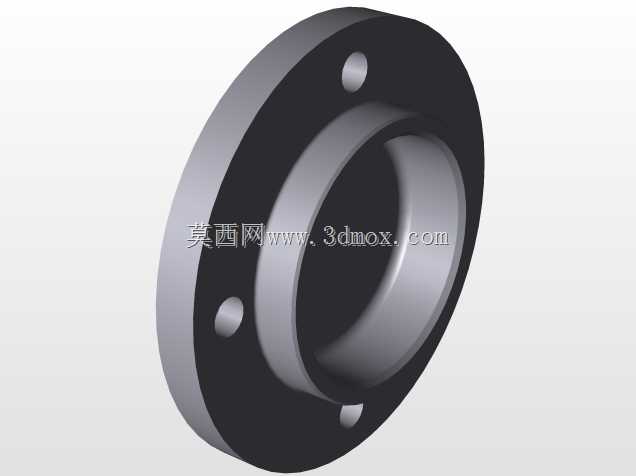

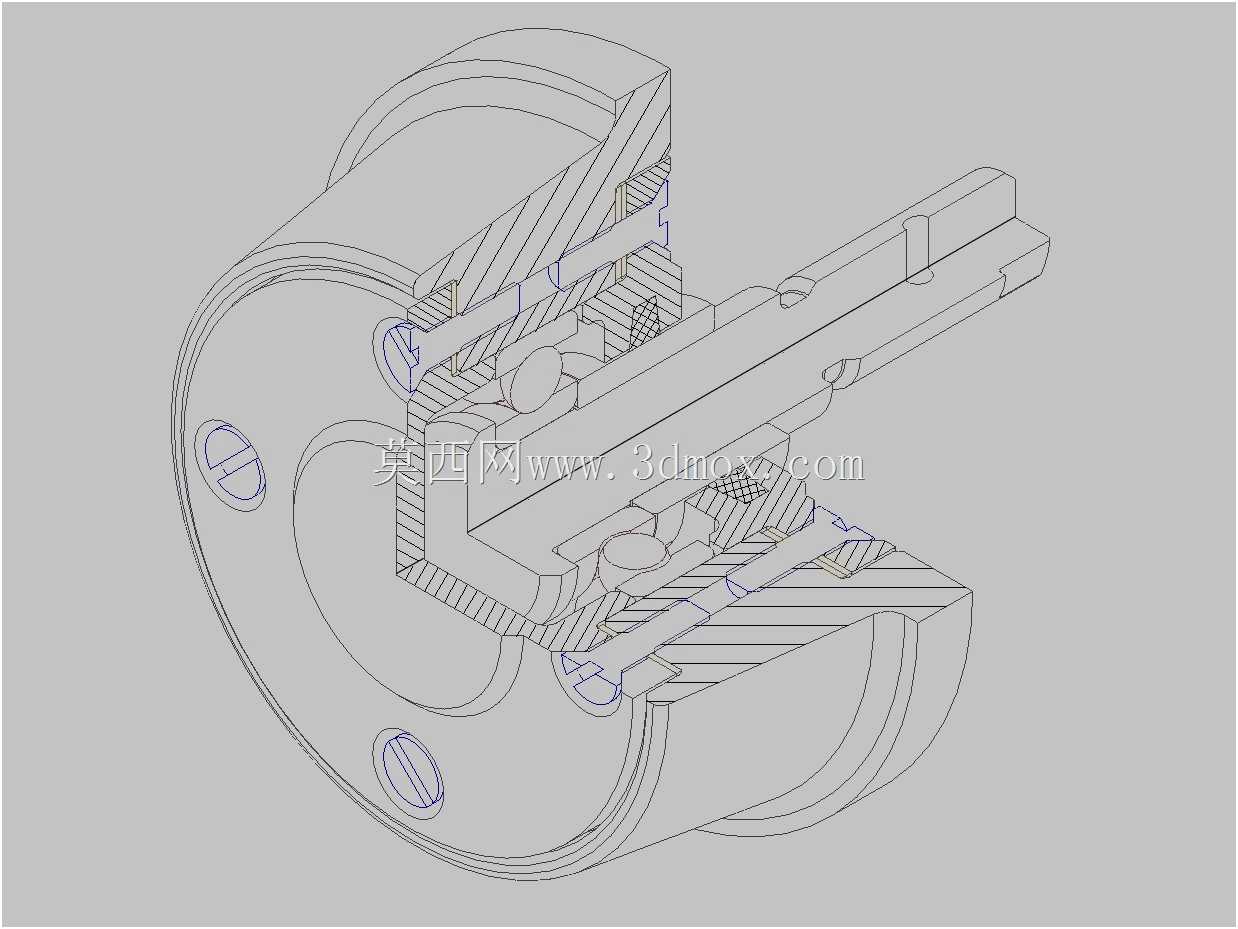

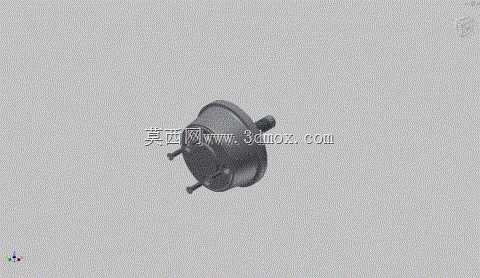

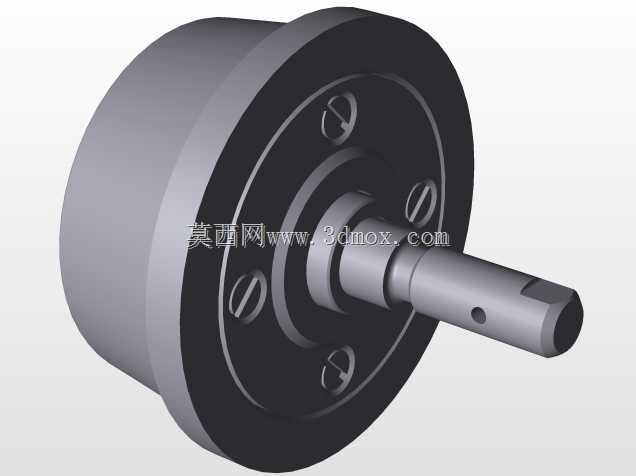

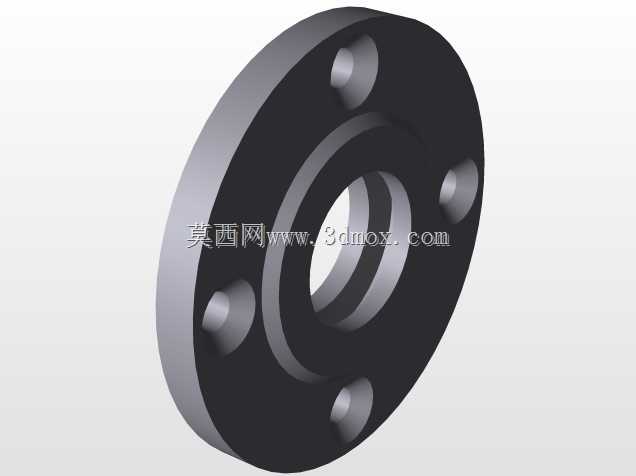

　　在水利枢纽、市政给排水、工业流体输送管线的闸控系统中，这类集成滚柱悬挂结构的滑动闸门轴承，是承担闸门启闭载荷、保障动作平顺性的核心承载部件。不同于常规固定铰支座或平面滑动支承，该结构将滚柱滚动副与滑动摩擦副整合在同一轮毂式壳体内，既可以承受闸门自重带来的径向载荷，也能抵消水流冲击、闸槽安装偏差带来的轴向窜动与偏载力矩，适配中低水头工况下的工作闸门、事故检修闸门的支承需求。从结构拆解来看，该轴承采用剖分式轮毂壳体设计，外圈通过法兰止口与闸门边梁的安装座贴合，通过周向均布的沉头螺钉完成锁紧固定，安装时无需额外加工复杂的定位槽，仅需在闸门边梁预制对应螺栓孔即可完成装配，适配现有多数钢闸门的安装边界，

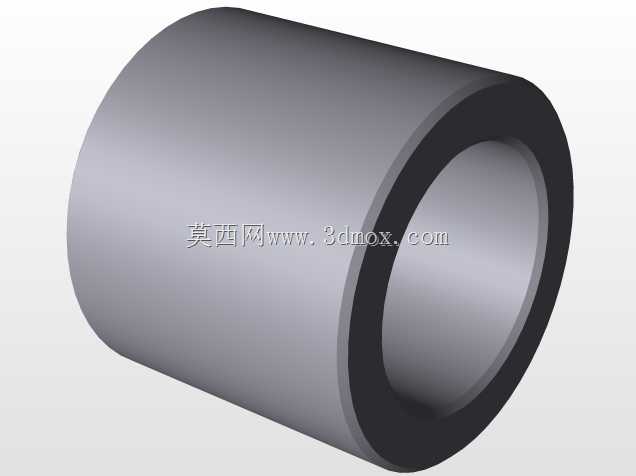

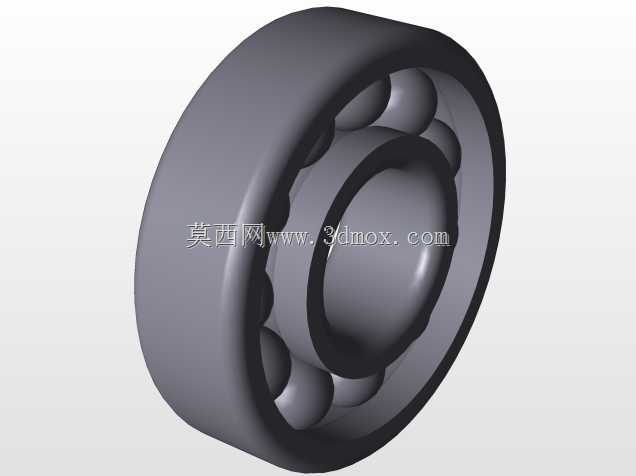

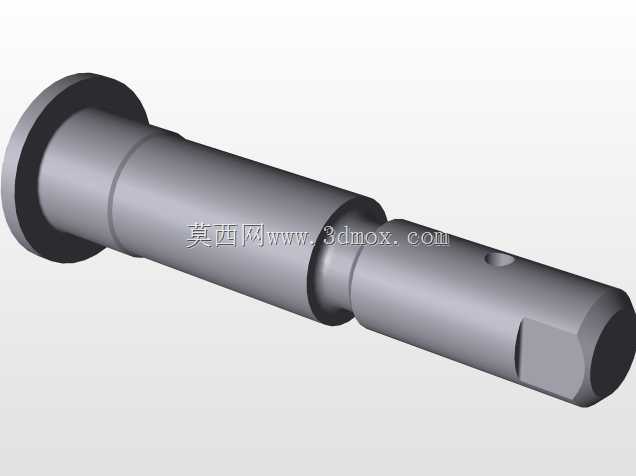

　　替换原有老旧支承时不需要对闸门主体结构做大规模改造。内部沿周向排布的圆柱滚柱被保持架均匀分隔，滚柱与内轴套之间预留0.02-0.05mm的径向间隙，既保证转动时滚柱可以灵活自转形成滚动摩擦，降低启闭过程中的摩擦阻力，也能在闸门受水流冲击产生小幅振动时，通过间隙补偿吸收冲击能量，避免刚性接触造成的部件压溃。内轴套与穿装的闸门转轴采用间隙配合，轴套内表面开有交叉分布的润滑油槽，润滑脂可以通过壳体上预置的注油孔注入，沿油槽均匀分布在整个摩擦接触面，形成稳定的油膜降低滑动磨损，即使在水下长期浸泡的工况下，配合端面的密封圈结构也能阻挡泥沙、杂质进入摩擦副内部，延长部件的维护周期。设计过程中重点考虑了偏载工况下的载荷分布均匀性，

　　滚柱的长度与直径比控制在1.5:1，避免长滚柱在偏载时出现边缘应力集中，壳体的壁厚按照1.5倍额定径向载荷做强度校核，法兰连接面的螺栓数量按照剪切强度计算确定，保证在闸门全关承压、启闭动载等极端工况下，壳体不会出现开裂、螺栓剪断的失效问题。安装边界上，该轴承的轴向总长度与常规同载荷等级的滑动支座尺寸保持一致，外圈法兰的安装孔中心距遵循通用闸阀支承的尺寸规范，转轴配合面的直径公差采用H7/g6的间隙配合等级，既方便现场安装时的转轴穿装，也不会因为间隙过大造成闸门运行时的晃动量超标。实际运行过程中，当闸门执行启闭动作时，滚柱组首先承担径向载荷的滚动传递，将转轴与壳体之间的滑动摩擦转化为滚柱的滚动摩擦，相比传统铜合金滑动支座，

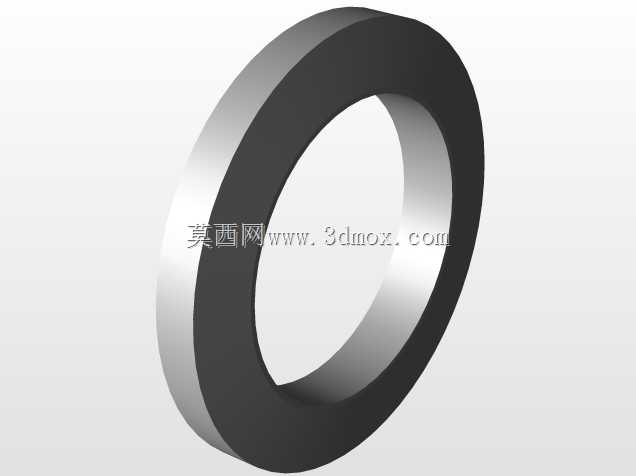

　　启闭阻力可以降低40%以上，有效减小启闭机的配置功率，降低驱动设备的投入成本；当闸门受到水流脉动压力产生小幅偏转时，内轴套与转轴之间的滑动面可以自适应微小角度偏摆，避免滚柱承受额外的倾覆力矩，同时滚柱与滚道之间的接触应力按照线接触模型校核，保证在长期交变载荷作用下不会出现滚道点蚀、滚柱碎裂的问题。针对含沙水流的工况，该结构在壳体两端设置了多层组合密封，外侧为防尘密封圈阻挡大颗粒泥沙，内侧为唇形密封圈阻挡水体进入轴承内腔，注油时溢出的润滑脂可以带走密封面处的微小杂质，实现自清洁效果，不需要频繁拆解维护。在结构建模过程中，所有配合面的圆角、倒角都按照机械加工工艺要求做了规范处理，滚柱的端面倒角避免装配时卡滞，壳体的铸造圆角符合铸件的拔模斜度要求，既可以满足铸造生产的工艺性，也能减少应力集中点提升结构疲劳强度。整体结构没有采用复杂的异形零件，所有滚柱、密封圈、紧固件都采用标准件规格，后续运维更换时可以直接采购标准配件，不需要定制特殊零件，降低全生命周期的维护成本。
