三爪式轴承拆卸拉拔工具结构设计

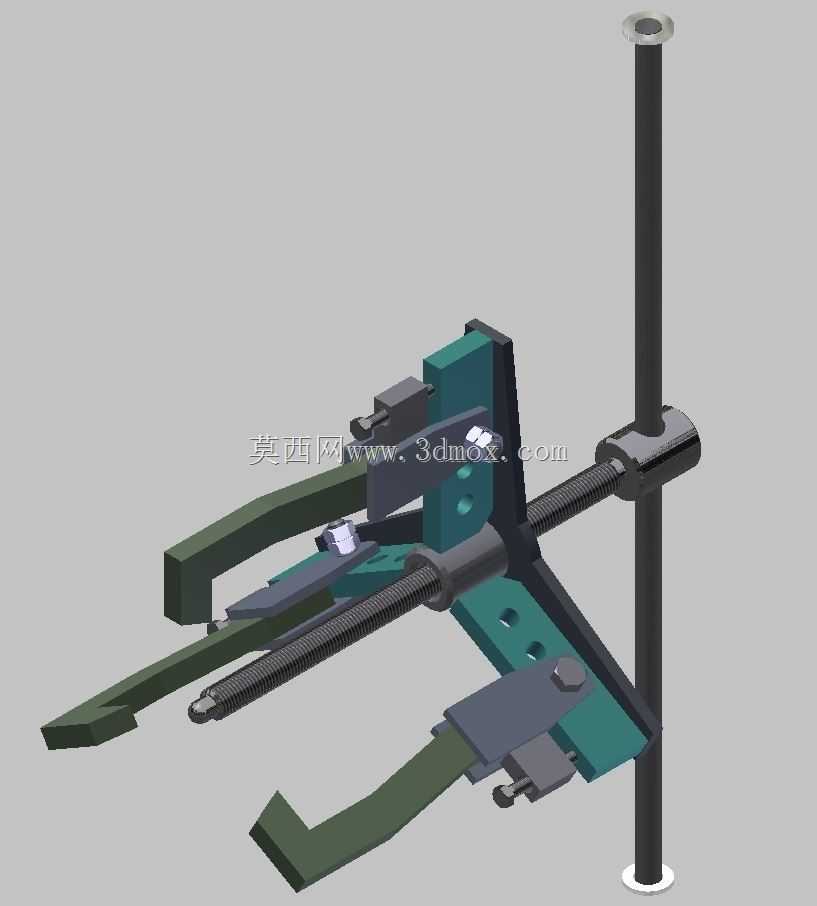

　　在设备运维、机械装配的现场作业场景中，过盈配合轴承的拆卸一直是高频且易出现工件损伤的工序，传统敲击、撬别方式不仅作业效率低，还容易造成轴承外圈、安装轴颈的磕碰损伤，严重时甚至会导致配套的轴类零件、轴承座孔报废，这款三爪式轴承拉拔器的结构设计，正是针对这类现场痛点完成的三维结构落地。从实际作业的适配性来看，该拉拔器采用对称三爪布局，三个卡爪可沿主体支架的导向槽做同步径向滑移，配合中部的传动丝杆结构，能够在拉拔作业时保证三个卡爪的受力均匀，避免单侧受力导致的轴承偏斜、卡滞问题。卡爪的勾头部位做了阶梯式卡位设计，可适配不同厚度的轴承内圈、外圈端面卡位需求，针对深沟球轴承、圆锥滚子轴承、滚针轴承等不同类型的标准件，

　　只要卡爪行程覆盖范围内的尺寸规格，都能实现稳定卡位，不需要额外更换卡爪配件。主体支撑结构采用跨距可调的横梁设计，横梁上开设多组定位孔位，可根据待拆卸轴承的外径尺寸调整三个卡爪的安装位置，最小适配内径15mm的小型轴承，最大可覆盖外径120mm的中型轴承拆卸需求，完全覆盖常规小型机电设备、传动机构、泵阀类产品的轴承维护作业场景。中心传动丝杆采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的传动强度更高，耐磨性能更好，在大拉力拉拔作业时不会出现螺纹滑牙、变形的问题，丝杆顶端设计有标准方头结构，可配合棘轮扳手、扭力扳手或者加力杆使用，作业人员可根据轴承的过盈量大小调整施加的扭矩，避免拉力过大导致轴承碎裂或者零件变形。

　　丝杆的顶针部位做了可更换式设计，顶端镶嵌硬质合金顶头，在顶住轴端中心孔时不会出现打滑、顶偏的问题，顶针与丝杆主体采用小间隙配合，可在一定范围内自适应轴端的微小角度偏差，保证拉拔过程中拉力方向与轴承轴线完全重合。从结构设计的细节来看，三个卡爪与导向槽的配合面做了铣削平位处理，配合间隙控制在0.1mm以内，既保证卡爪滑移顺畅，又不会出现径向晃动导致的卡位脱落问题；卡爪的勾头受力面做了15度的倾角处理，拉拔受力时卡爪会产生向内的抱紧分力，拉力越大卡爪对轴承端面的卡紧力越强，从结构原理上避免拉拔过程中卡爪脱出的风险。在安装边界方面，该拉拔器的整体轴向作业空间要求不超过180mm，也就是待拆卸轴承的轴端伸出长度只要大于30mm，

　　就能完成顶针对位与卡爪卡位，适合安装空间紧凑的设备内部轴承拆卸，不需要对周边的管线、相邻零件做大面积拆除，能够有效缩短现场维修的作业时长。相比两爪式拉拔工具，三爪的对称结构不需要作业人员额外扶持对位，卡爪调整到位后可自行保持卡位状态，单人即可完成全部拆卸操作；相比液压式拉拔工具，这款纯机械结构的拉拔器没有密封件、液压油等易损部件，在粉尘、潮湿、高低温等恶劣作业环境下都能稳定使用，日常维护只需要定期在螺纹、导向槽部位涂抹润滑脂即可，不存在液压泄漏、密封失效的故障风险。在建模过程中，所有运动部件都做了干涉检查，卡爪在全行程滑移、丝杆在全行程进给的状态下，都不会出现结构干涉，各受力部位的壁厚都经过强度校核，在额定5吨拉拔力的工况下，主体结构的最大应力远低于常用45号钢的屈服强度，能够满足长期反复使用的强度要求。针对现场作业中常见的轴承与轴颈锈蚀粘连的情况，该结构的丝杆进给行程达到80mm，一次卡位即可完成大部分常规轴承的拉拔拆卸，不需要中途反复调整卡爪位置；如果遇到粘连特别严重的情况，可在丝杆施加预紧力后，配合敲击轴承外圈的方式释放应力，再逐步旋进丝杆完成拆卸，结构强度完全能够承受这类冲击载荷的附加作用。
