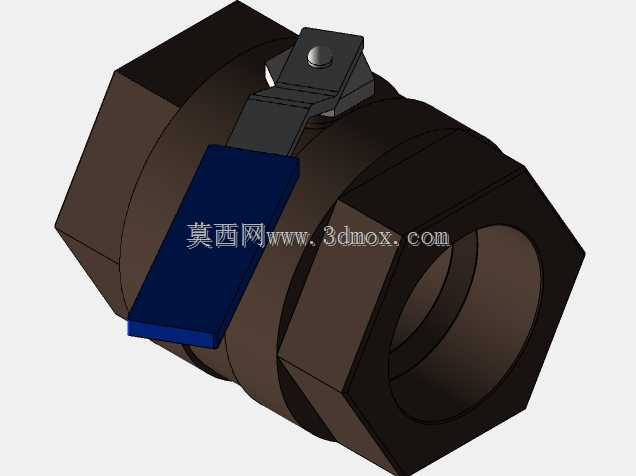

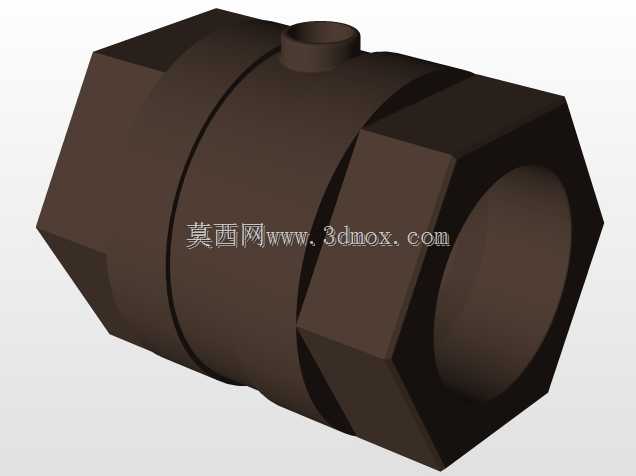

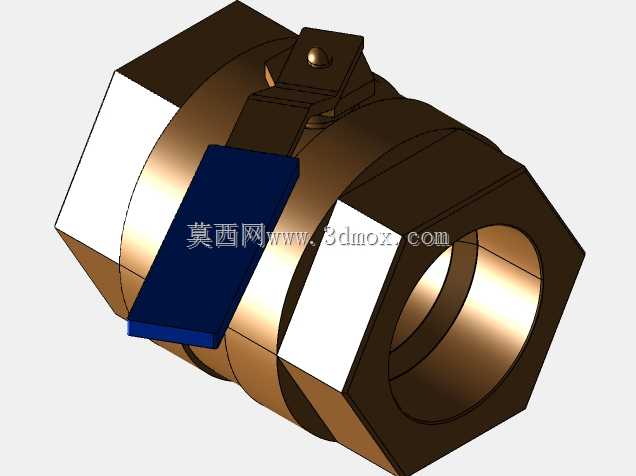

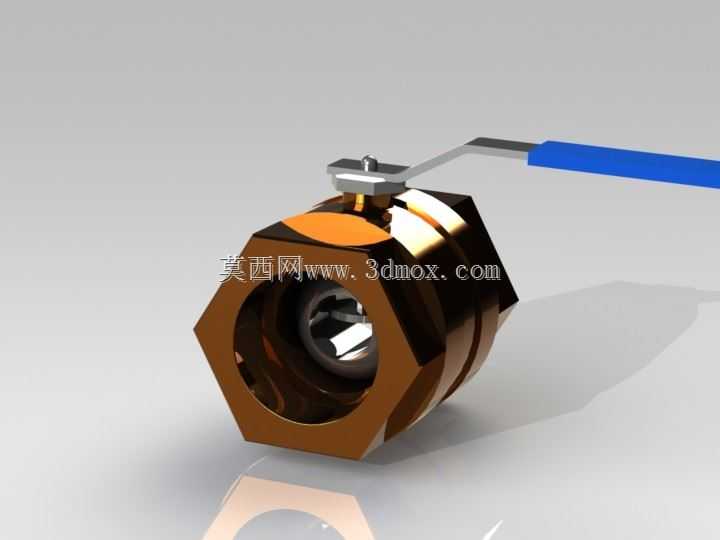

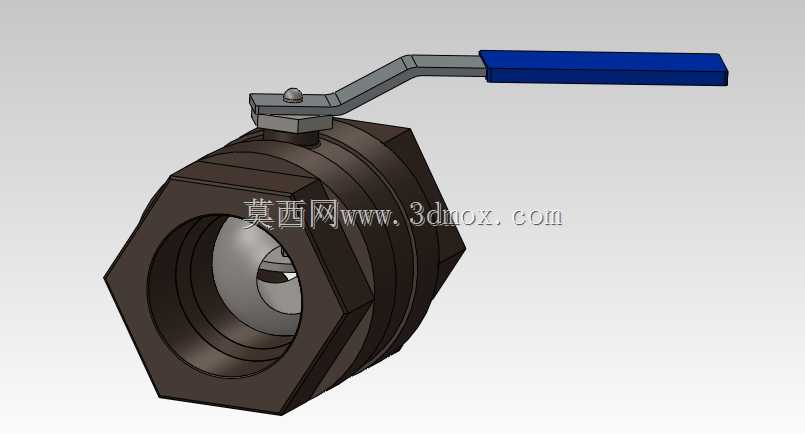

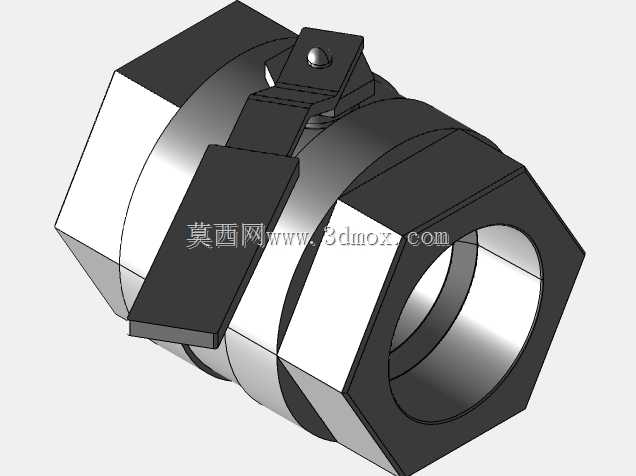

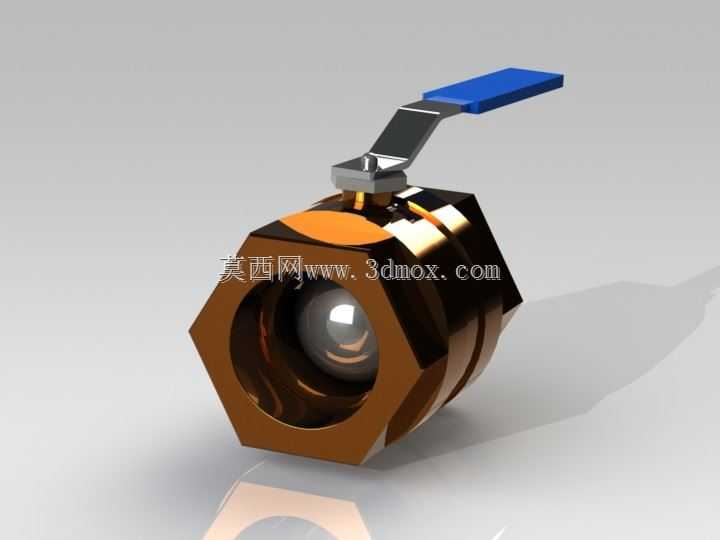

两英寸内螺纹手动铜制球阀结构设计

这款两英寸规格的手动球阀，主要面向民用给排水、暖通循环、小型工业流体输送、农用灌溉管网等场景的管路通断控制需求，是管路系统中应用范围极广的截断类部件。在实际使用场景中，这类球阀常安装在管路分支节点、设备进出水口位置，承担介质通路切换、检修断流、流量调节的基础功能，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，仅需将手柄扳转90度即可完成全开或全关动作，日常运维操作十分便捷。

从功能特性来看，这款球阀采用浮动式球芯结构，球芯表面做了高精度抛光处理，与密封阀座的贴合度极高，在额定工作压力下可以实现零泄漏截断，介质流通时球芯的通孔与管路完全对中，流道没有突兀的缩径或转角，介质流经时的压力损失极小，不会出现明显的流阻增大、介质沉积的问题，既可以输送常温清水，也适配轻度腐蚀性的弱酸碱介质、供暖热水等常见管路介质。阀体采用六角外形设计，并非单纯为了外观规整，而是充分考虑了现场安装的操作需求：安装时可以直接用普通活动扳手卡住阀体六角部位施加扭矩，不需要额外定制专用工装，就能完成与两端内螺纹管路的拧紧对接，能有效降低现场安装的操作难度。

在设计思路上，这款球阀优先兼顾了结构可靠性与装配便捷性，整体采用分体式阀体结构，部件数量精简，没有冗余的复杂传动结构，后期如果出现密封件磨损，只需要拆开阀体压盖即可更换密封阀座，不需要整体更换整个阀门，能大幅降低后期运维成本。手柄采用扁长型杠杆结构，力臂长度经过优化，即使是公称压力较高的工况下，操作人员徒手就能完成启闭操作，不需要借助加力杆等辅助工具；手柄表面做了防滑包覆处理，沾有水渍、油污时也不容易打滑。从安装边界来看，这款球阀为两英寸公称通径，两端采用标准管螺纹连接，安装时不需要预留过长的轴向操作空间，仅需要在手柄侧预留出足够90度扳转的径向空间即可，适配绝大多数常规管径的明装、暗装管路布局，不管是新建管路铺设还是旧管路阀门更换，都能直接匹配对应规格的管路接口，不需要额外制作转接头。在细节设计上，阀杆部位设置了多重密封结构，能避免长期使用后介质从阀杆配合间隙渗漏，阀体的流道入口做了倒角导向处理，对接管路时更容易对中，不会出现螺纹错扣的问题，整体结构完全贴合实际管路安装与使用的需求，没有多余的装饰性设计，每一处结构都服务于实际使用功能。
