内螺纹连接高压手动球阀结构设计

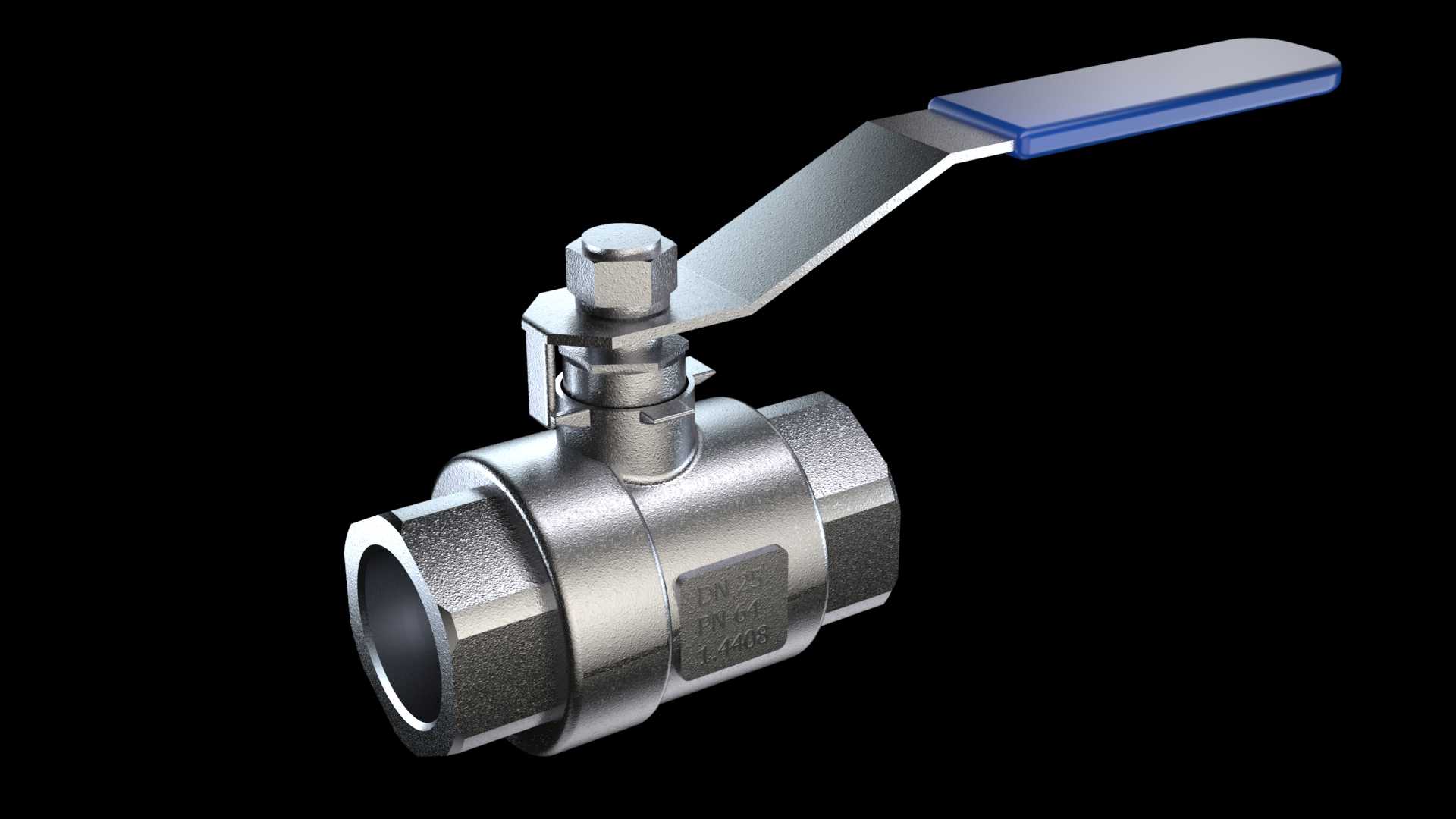

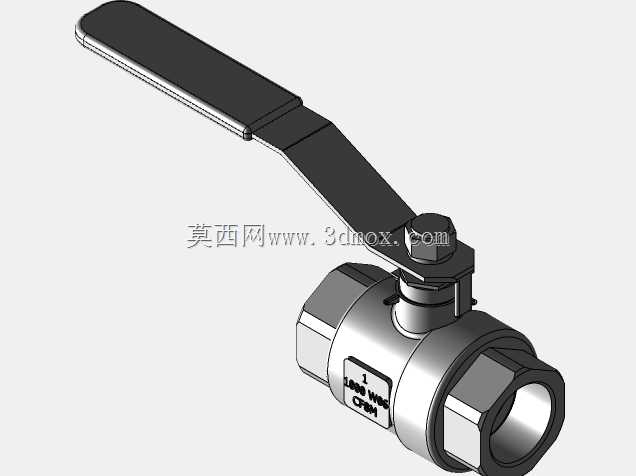

这款手动球阀主要面向中高压流体输送管路场景设计，可广泛应用在工业给排水、液压动力回路、压缩空气管网、小型化工介质输送、暖通空调管路等场景中，核心作用是实现管路通断的快速控制，相比闸阀、截止阀类产品，它的启闭行程更短，操作力矩更小，能够在带压工况下快速完成开闭动作，适合需要频繁通断操作的管路节点。从功能特性来看，这款球阀采用浮动式球芯结构，密封副贴合紧密，在PN64的压力等级下能够实现可靠的零泄漏截断，球芯采用全通径设计，介质流经时的流阻极小，不会造成明显的管路压降，也不容易滞留介质杂质，长期使用的维护成本更低。手柄采用加长扁钢式杠杆结构，操作时力臂更长，即使在高压差工况下，操作人员也无需借助额外工具就能轻松完成启闭，手柄端部做了圆弧收边处理，操作时不会割手，表面的防滑结构也能避免沾油沾水时打滑。在设计思路上，这款球阀优先考虑了现场安装的便捷性与长期使用的可靠性，阀体采用两段式内螺纹连接结构，两端的内螺纹接口为标准管螺纹规格，公称通径DN25，安装时不需要额外焊接法兰，直接在管路上套入密封生料带后拧入即可，能够大幅缩短现场施工的周期，也方便后期故障时的快速拆换。阀体的外形做了等强度优化，在介质压力最高的中腔位置做了壁厚加厚处理，而在非承压的结构位置做了合理的壁厚减薄，既保证了6.4MPa工作压力下的结构强度，又尽可能控制了整体重量，不会给管路节点带来额外的承重负担。安装边界方面，这款球阀的整体轴向长度紧凑，手柄在全开状态下与管路轴向平行，全关状态下与管路轴向垂直，安装时只需要预留出手柄旋转90度的操作空间即可，不需要额外预留过大的检修操作位，适合在空间紧凑的设备内部管路、集成阀组上安装使用。阀体两端的连接螺纹同轴度经过设计校核，安装时不会出现螺纹偏斜导致的密封失效问题，阀杆位置采用了多重密封结构，即使长期频繁操作，也不会出现阀杆外漏的问题，能够满足多数工业场景的管路截断使用需求。
