微型D型公头HDMI连接器线缆结构设计

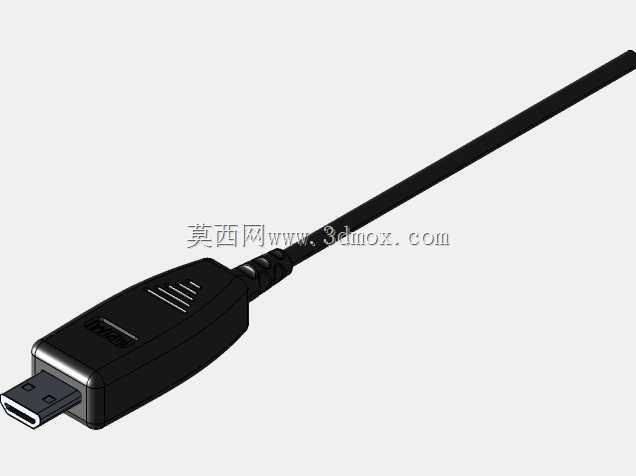

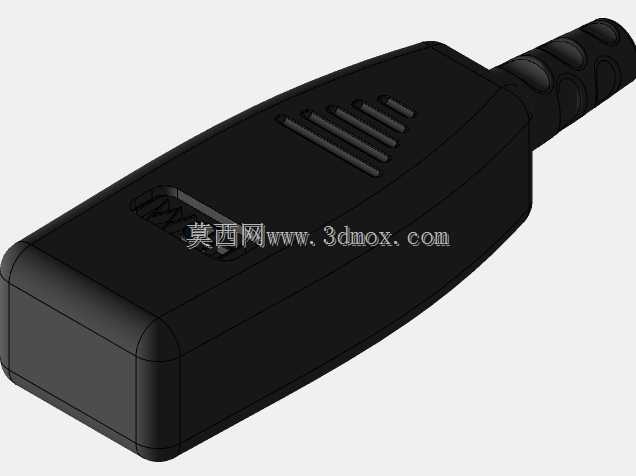

这款微型D型公头HDMI连接器线缆，主要面向便携电子设备的高清音视频信号传输场景，广泛应用在轻薄型笔记本、手持摄影设备、微型投影、便携工控显示终端这类对接口占用空间有严苛要求的设备上，解决了标准HDMI接口体积过大无法适配紧凑结构设备的痛点，能够在有限的设备壳体空间内完成稳定的高清信号传输通路搭建。从实际用途来看，这款连接器公头端采用D型防呆结构设计，插合时能够自动对准对位，避免反插损坏接口针脚，公头金属外壳做了全包式屏蔽处理，能够隔绝外部电磁信号对高速音视频传输的干扰，保证4K及以上规格的高清信号传输时不会出现闪屏、花屏、信号断连的问题，线缆与接头衔接位置做了加长应力缓冲结构，能够承受日常使用中反复弯折、拉扯的外力作用，避免线缆内部线芯在接头位置断裂，大幅提升接插件的实际使用寿命。在设计思路上，这款模型完全遵循HDMI协会发布的D型接口规范标准，公头的插合端面尺寸、针脚排布间距、外壳卡扣位置都严格匹配标准母座的尺寸要求，保证不同厂商生产的对应母座都能和该公头实现顺畅插拔与可靠连接；接头内部的针脚做了差异化长度设计，接地针脚长于信号针脚，插合时优先接通接地回路，避免热插拔时产生的浪涌电流损坏设备端的信号处理芯片；线缆部分采用多组屏蔽双绞线结构，每组差分信号对都做了独立铝箔屏蔽，外层再加编织铜网屏蔽层，从结构上降低信号串扰与外部电磁干扰的影响。从外形尺寸与安装边界来看，这款D型公头的接口端面宽度仅为标准A型HDMI接口的一半左右，接头伸出设备壳体的长度控制在极短范围内，不会在设备外侧形成突出的磕碰风险，线缆外径控制在适配微型接头的合理区间，布线时可以在狭小的设备内部腔体内完成弯折排布，不会占用过多内部结构空间，适配各类紧凑结构的便携电子设备的内部走线要求。整个模型完整还原了接头的金属外壳、内部绝缘基座、信号针脚、应力缓冲尾套、线缆外被的全部结构细节，能够直接用于设备接口位置的结构干涉校验、接插件装配模拟以及产品外观展示环节，帮助结构工程师在产品开发阶段提前确认接口位置的布局合理性，避免开模后出现接口与周边结构干涉、插拔空间不足的问题。
