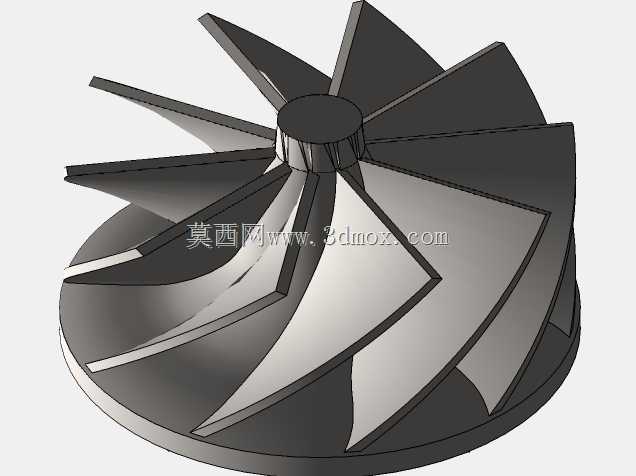

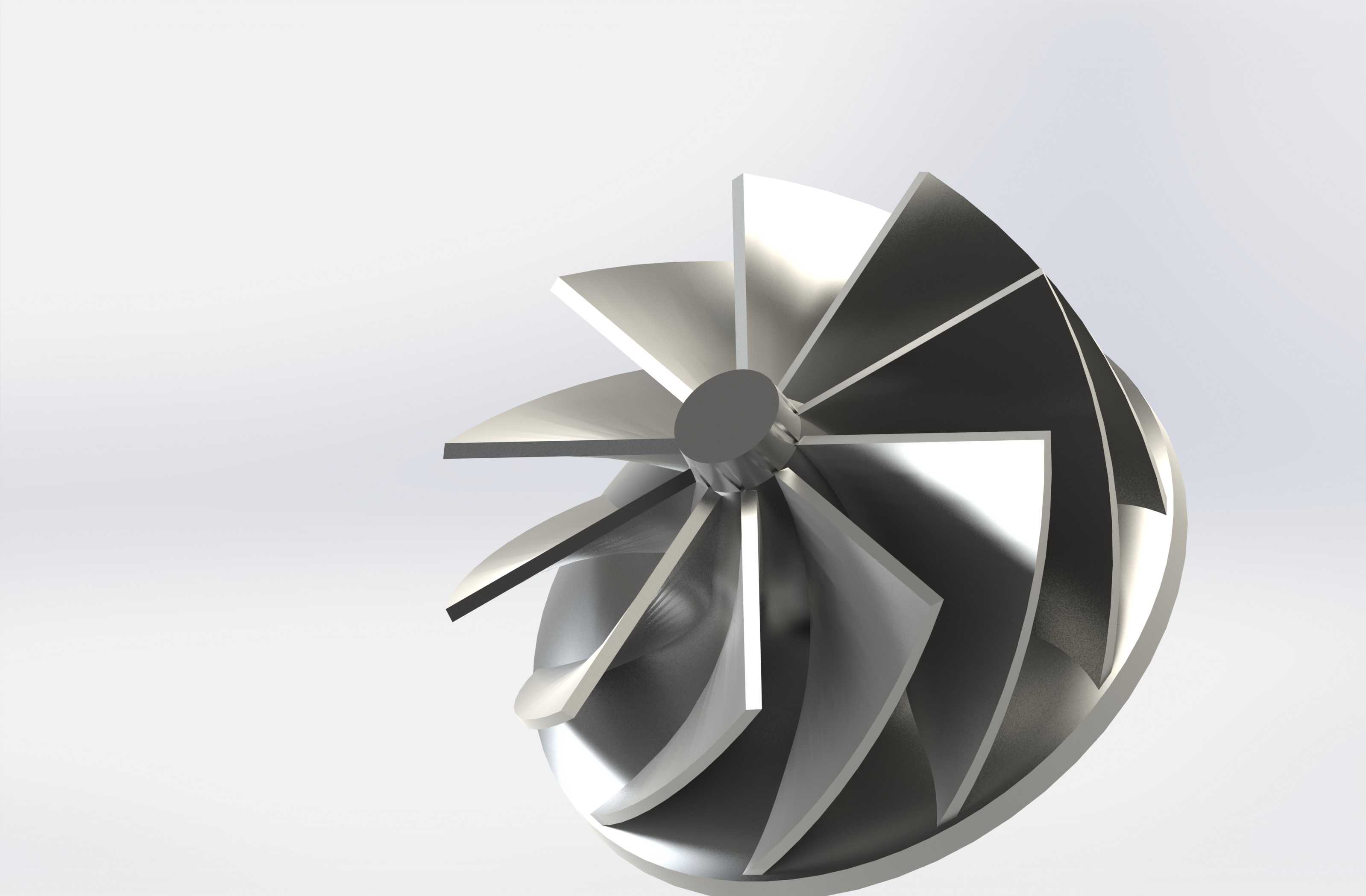

洗衣机用涡轮转子精密结构设计

这款涡轮转子是家用洗衣设备动力系统的核心做功部件，同时也可适配小型涡轮机的动力输出端，承担着将旋转动力转化为流体推力的核心作用，在洗衣机的洗涤工况中，转子高速旋转带动水流形成定向涡流，通过水流的往复冲击实现衣物的揉搓清洁，避免传统波轮直接接触衣物造成的面料磨损，同时在小型涡轮机应用场景中，该转子可承接流体冲击将动能转化为旋转机械能输出，适配小功率动力转换需求。从功能特性来看，该转子采用多叶片曲面构型，叶片沿轮毂周向均匀分布，每片叶片都经过流体力学曲面优化，曲面弧度从轮毂中心向外缘平滑过渡，既能够保证旋转过程中对流体的推动效率，降低流体紊流带来的能量损耗，也能减少高速旋转时的气动噪声，提升设备运行的静谧性。叶片根部与轮毂采用大圆角过渡结构，有效分散高速旋转时的应力集中，避免长期交变载荷下出现叶片断裂的故障，提升部件的使用寿命。在设计思路上，这款转子优先兼顾了动平衡性能与流体效率，整体结构采用中心对称布局，每片叶片的重量、曲面弧度、安装角度都保持高度一致，确保转子在每分钟数千转的高速运转下不会出现偏心振动，降低对配套轴承的磨损，减少设备运行的故障概率。轮毂中心设置有标准的安装轴孔，轴孔内壁预留有键槽定位结构，能够与配套的驱动轴实现精准周向固定，避免动力传输过程中出现打滑空转的问题。转子外缘设置有环形围边结构，既可以约束叶片边缘的流体流向，提升流体推动效率，也能作为动平衡调校的加工基准，方便生产过程中对转子整体的动平衡精度进行校准。从安装边界来看，该转子整体为回转体结构，径向尺寸适配常规家用洗衣机的波轮舱安装空间，轴向厚度紧凑，不会占用过多的舱内空间，安装时仅需将中心轴孔与驱动轴对齐，通过键槽完成周向定位后配合紧固件即可完成固定，安装公差适配常规民用家电的加工精度要求，无需额外的定制适配结构即可完成装配。转子的叶片曲面设计充分考虑了流体流动的路径特性，在旋转过程中能够引导流体形成稳定的轴向与径向复合流动，在洗衣机场景下可带动水流形成上下翻滚的涡流，让衣物在水中充分舒展，提升洗涤的均匀度，避免衣物缠绕打结；在小型涡轮机场景下，曲面叶片能够最大化承接流体的冲击动能，提升能量转换效率，降低动力损耗。
