小型转舌锁全套零部件结构设计

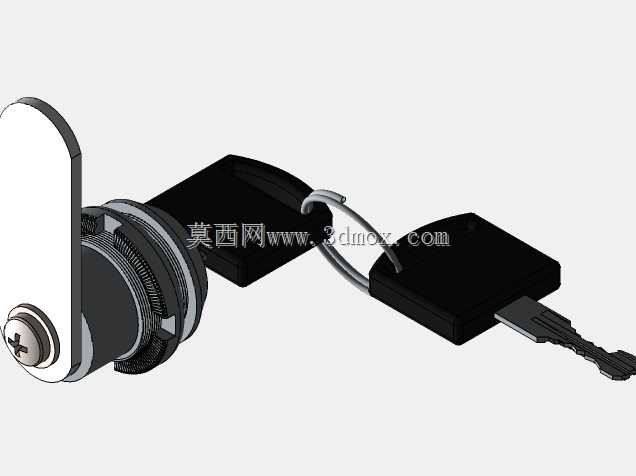

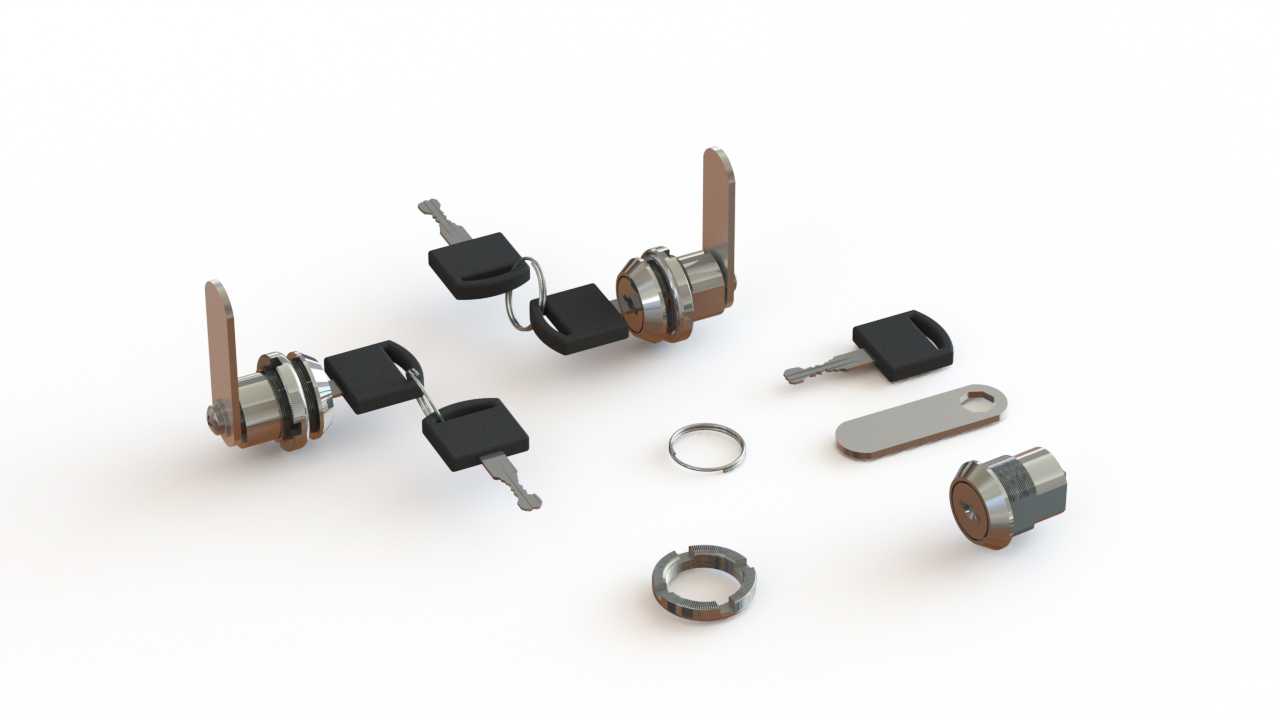

这款转舌锁是工业柜体、办公储物设备领域应用极广的锁止构件，日常可见于文件柜、配电箱、小型设备舱门、储物柜、工具箱等场景，核心作用是实现封闭空间的权限管控，避免无关人员随意开启内部空间，兼顾基础防盗与操作便捷性，是民用、工业场景都高频使用的小型五金构件。整套模型完整还原了锁具的全部组成零件，包含锁芯主体、配套钥匙、锁舌拨片、卡簧、固定垫片等全部装配部件，每一个零件的配合间隙、卡扣结构都做了精准还原，完全符合实际量产产品的装配逻辑。从功能特性来看，这款锁采用经典的弹子锁芯结构，插入匹配钥匙时，弹子对齐到解锁位置即可带动锁舌转动，实现90度旋转解锁，拔出钥匙后弹子错位锁止，锁舌无法转动，结构简单可靠，故障率极低，适配12-16mm厚度的门板安装，锁体主体采用锌合金压铸成型，表面做镀铬防锈处理，钥匙采用铁质冲压成型，表面做发黑防锈处理，卡簧采用弹簧钢冲压，具备足够的弹性与结构强度，能够承受日常使用中的反复插拔与转动磨损。设计过程中优先考虑了装配的便捷性，锁体尾部采用卡簧卡槽结构，安装时仅需要将锁体从门板正面插入预留的安装孔，在门板背面套上固定垫片后卡入卡簧即可完成固定，不需要额外的螺丝紧固，安装效率极高，后期维护更换也十分便捷。锁舌部分采用平直拨片结构，转动时不会与门板内部的加强筋产生干涉，锁止状态下拨片卡入柜体的锁止卡槽内，能够承受一定的侧向拉力，避免外力暴力撬开门板。整套结构的尺寸边界控制十分严谨，锁体插入门板后的突出长度不超过20mm，不会占用柜体内部过多储物空间，钥匙插拔的行程控制在15mm以内，操作时不会出现钥匙卡滞、插拔不畅的问题，锁芯转动的阻尼感适中，既不会过于松动导致误转，也不会过于紧绷造成操作费力。针对不同使用场景的需求，该结构还可以快速更换不同长度的锁舌拨片，适配不同间隙的柜体门框，不需要改动锁芯主体结构，具备极强的通用性，零件的互换性也符合五金配件的通用标准，损坏后可以快速替换同规格零件，降低后期维护成本。
