直角快插式气动管路连接接头结构

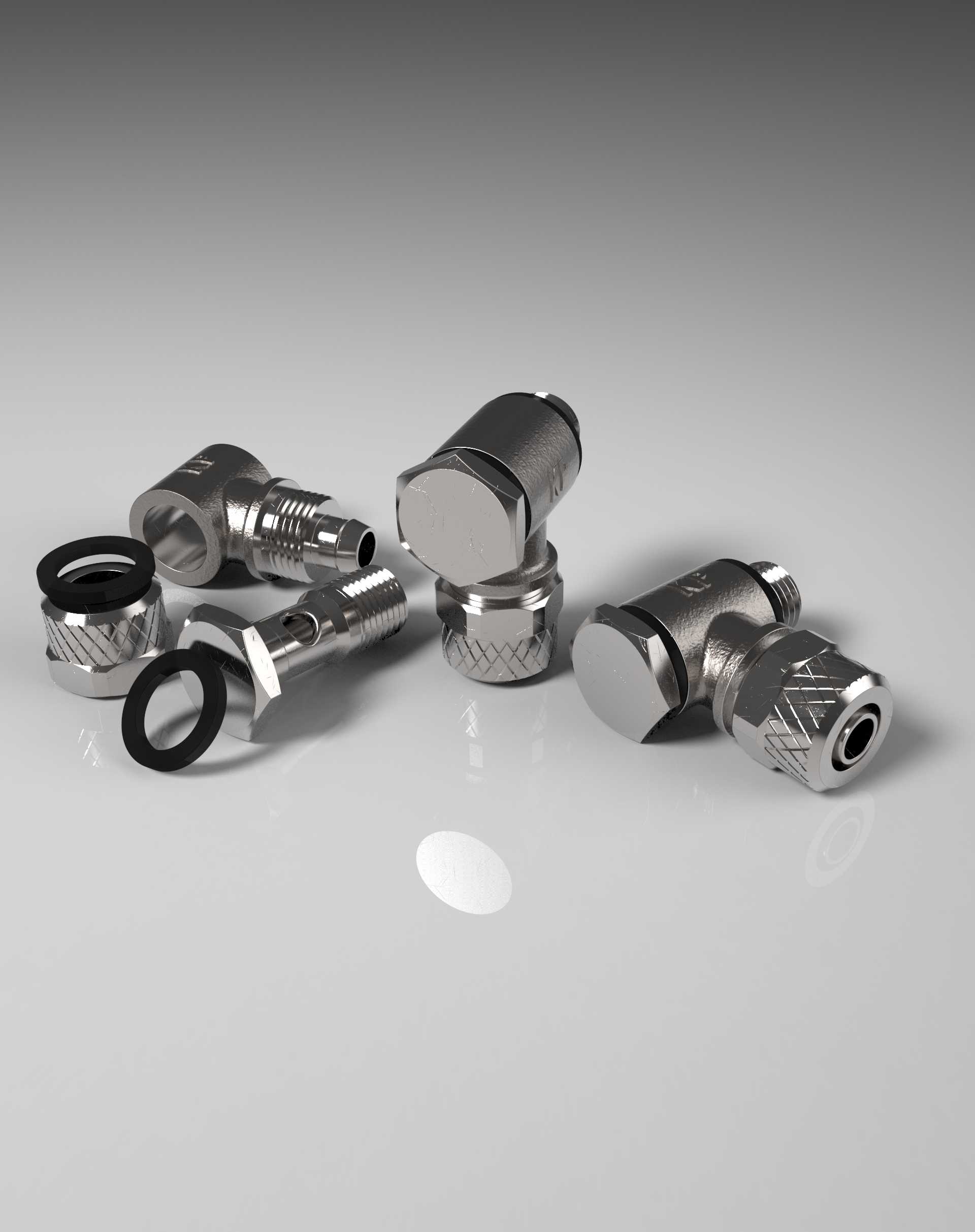

这类直角结构的气动接头，主要应用在工业气动控制系统的管路排布场景中，覆盖自动化生产线气动回路、小型气动工具接驳、车间压缩空气管路分支、气动执行元件的气路连接等多个使用场景，是气动传输系统中调整管路走向、实现不同规格管路快速接驳的核心基础元件。在实际生产作业中，这类接头承担着气路转向、管路密封、快拆快装的核心功能，能够在狭窄的设备安装空间内完成90度方向的气路转向，避免管路过度弯折造成的气阻增大、管路折损开裂等问题，大幅提升气动管路排布的灵活性，降低管路布局的空间占用。从产品功能特性来看，这款接头采用直角弯通的结构设计，一端为外螺纹连接端，可直接接驳设备端的内螺纹气口，搭配配套的密封垫片，能够在螺纹锁紧后实现端面静密封，杜绝压缩空气泄漏；另一端为快插式接驳端，可直接插入对应外径的气动软管，无需额外的卡套、箍圈等紧固件，依靠内部的弹性卡爪结构锁紧软管外壁，配合内置的密封胶圈实现软管端的径向密封，安装时仅需将软管插至接头内部定位端面即可完成连接，拆卸时仅需按压接头端部的释放压环，即可松开内部卡爪拔出软管，能够大幅缩短气路安装、维护的作业时间，适合需要频繁调整气路布局的生产场景。在设计思路上，这款接头充分考虑了气动系统的实际使用需求，主体采用金属材质加工，表面做了防滑纹理处理，既能够保证接头的结构强度，耐受气动系统常规的工作压力，也能在安装锁紧时增大摩擦力，方便操作人员徒手完成拧紧作业，无需借助额外的扳手工具；接头内部的流道做了圆弧过渡处理，避免直角转向位置出现直角锐边造成的气流紊流，降低气路传输过程中的压力损失，提升气动系统的能量传输效率；密封结构采用分体式设计，密封垫片、内部卡爪、密封胶圈均可单独更换，当接头出现密封件磨损时无需整体更换接头，仅需替换对应密封件即可恢复使用性能，降低长期使用的维护成本。从安装边界来看，这款接头的螺纹端采用标准管螺纹规格，适配常规的气动设备气口尺寸，快插端适配常用的气动软管外径，整体外形紧凑，直角转向的两个接口的中心距控制在极小的尺寸范围内，安装后不会在设备表面突出过多长度，能够适配设备内部狭窄的安装空间，安装时仅需预留出软管插拔的操作空间、以及螺纹端拧紧的扳手操作空间即可完成部署，不会和周边的其他管路、电气元件产生安装干涉，适合在紧凑排布的气动阀岛、小型气动执行元件的气口位置安装使用。
